Несмотря на достаточно простую технологию строительства бани, в процессе выполнения работ приходится решать ряд достаточно сложных вопросов. Одним из них является вывод дымоходной трубы через потолок наружу. Этой операции необходимо уделить особое внимание, поскольку от правильности выполнения зависит безопасность и срок службы строения.


Содержание
  • О расстояниях до горючих конструкций

  • Типы проходных узлов через потолок

  • Правила прохода через потолок

  • Какой теплоизолятор использовать?
    • Базальтовая вата

    • Керамзит

  • Заключение

Если допустить просчёты на этом этапе, то будет невозможно соблюсти требования пожаробезопасности. Так что лучше сделать все по максимуму, чем недоделать. В этом вряд ли у кого-то возникнут сомнения. Поэтому каждому частному застройщику необходимо соблюсти правила, касающиеся грамотного изготовления прохода дымохода через потолок в бане.



О расстояниях до горючих конструкций


Для правильной и безопасной работы банную трубу необходимо вывести через специально созданный узел прохода в потолке. Благодаря этому устройству будет выдержано безопасное расстояние от наружной поверхности трубы до материалов потолочного перекрытия. Это требование закреплено СНИПОМ 2.04.05-91. В соответствии с ним, нужно выполнить следующее:



  • Расстояние между горючими стропилами и обрешеткой и наружной поверхностью кирпичных и бетонных труб должно составлять не менее 130 мм;

  • Между перекрытием и поверхностью керамической трубы без изоляции должно быть выдержано расстояние не менее 250 мм, а между трубой с теплоизоляцией – 130 мм.

Именно с учетом этих значений необходимо выполнять монтаж балок перекрытия своими руками. Их следует устанавливать на расстоянии около 60 см. Но такой шаг можно выдерживать лишь в случае использования труб с изоляцией.



Внимание нужно уделить и сечению выходного патрубка печи, которое обычно составляет 115-120 мм. Иногда при устройстве прохода используют теплоизолирующий сэндвич толщиной 100 мм. В этом случае допускается увеличить сечение до 315-320 мм. По обеим сторонам должен быть выдержан шаг не менее 130 мм. С учетом соблюдения вышеописанного требования получим, что соседние балки будут расположены друг от друга на расстоянии 575 мм (130 мм * 2 + 315 мм). Это как раз и позволяет соблюсти рекомендованный шаг 60 см.



Еще необходимо определить минимальный шаг для трубы без теплоизоляции. При внутреннем сечении дымохода 115 мм безопасным будет считаться расстояние, при котором наружный край трубы удалён от горючих материалов на 250 мм. Монтаж балок должен быть выполнен с шагом 516 мм (250 мм * 2 + 115 мм).



Хотя отклонения небольшое, однако все же в указанный интервал не укладывается. Приведенная схема расчёта предназначена для дымового канала средних размеров. Но в некоторых банях используются трубы и с большим сечением. Как бы то ни было, если вы еще не приступали к устройству потолка, обязательно учитывайте расстояние при размещении балок.



Если обратиться к приложению 16, то там можно найти рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):



Для перегородок, оборудованных защитным покрытием:



  • Для труб толщиной 120 мм - 200-260 мм;

  • для труб толщиной 65 мм — 380 мм.

Для перегородок, не имеющих специальной защиты:



  • Для труб толщиной 120 мм — 260-320 мм;

  • Для труб толщиной 65 мм — 320-500 мм.

Все эти расстояния наглядно показывают, каким должен быть рекомендуемый отступ от стен. Они даются из-за того, что часто во многих строениях дымоходную трубу устраивают в непосредственной близости от стен. При этом материал стены также нуждается в защите от возгорания. Причина этого проста: дымовые газы, выходящие из топки, могут иметь температуру 500° C. В случае отсутствия у деревянных стен специальной защиты спустя некоторое время они накаляются, а впоследствии могут вспыхнуть. Учитывая эти риски, на поверхности стены необходимо закрепить теплоизоляционный слой, а поверх него набить лист полированной нержавейки.



Типы проходных узлов через потолок



Во время устройства выходного отверстия для дымоходной трубы своими руками обнажаются материалы «пирога» перекрытия, которые также начинают испытывать действие жара. Их необходимо защитить, а помимо этого, правильно закрепить трубу в правильном положении. Именно для этой цели используют потолочную разделку, которую еще называют узел прохода.

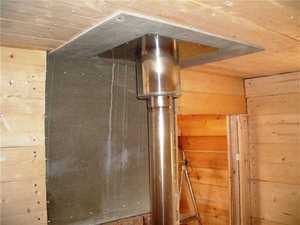

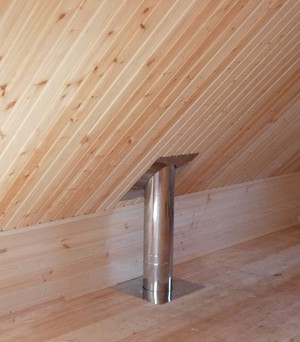

Самый простой способ решения проблемы вывода дымохода через потолок — приобрести проходной узел промышленного изготовления. Он выглядит как коробка, выполненная из металла или минерита, имеющая закрепленную с одной стороны пластину из нержавеющей или оцинкованной стали. В центре этого узла располагается отверстие, куда вставляют сэндвич. Пластина, которая будет крепиться со стороны помещения, поможет закрыть отверстие в потолке, выступая здесь в роли декоративного элемента. Еще она выполняет функцию опоры для теплоизолятора, который используют для заделки пространства между трубой и балками перекрытия.



Все специалисты сходятся во мнении относительно выбора подходящего материала для изготовления проходки в бане. Это должна быть только нержавейка. Объясняется это тем, что преобладающие в парной температуры в результате воздействия заставляют материал выделять вредные вещества. В случае же использования нержавейки подобная опасность для здоровья исключена.



Сделать проходной узел своими руками довольно просто. Если в бане потолочная конструкция уже присутствует, но выполнена без учета прохода трубы, то в выбранном для узла месте проделывают квадратное отверстие сечением на 12 см меньше декоративной панели. На балки и доски укладывают слой утеплителя. Если есть возможность, можно дополнительно закрепить полосы минерита, базальтового или асбестоцементного картона. Также подойдет и полоса изоляции из каменной ваты. Иногда может понадобиться сделать подбивку утеплителя полосами металла.




Что же касается особенностей монтажа в бане трубы на печь своими руками, приспособление нужно надеть на прямой участок, который будет проходить на пересечении с перекрытием. От исполнителя требуется только приподнять узел прохода на необходимую высоту. Под края устройства, которые будут находиться на одном уровне с досками потолка, нужно подложить полосу утеплителя, а затем выполняют финишное крепление с помощью саморезов. Очень часто фабричные проходные узлы уже имеют перфорацию под саморезы, поэтому проводить их подготовку перед монтажом не потребуется.

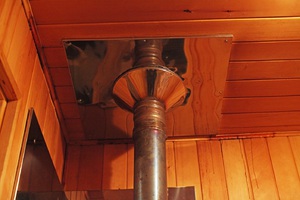

Проходные узлы для дымохода в бане могут иметь различную форму. В некоторых случаях по периметру отверстия для дымохода встраивают металлический цилиндр. В этом случае края декоративной пластины будут выходить за цилиндр на достаточно большое расстояние. Если планируется использовать проходной узел подобной формы, то отверстию всё равно необходимо придать квадратную форму. Допустима здесь и круглая форма, но тогда придется выдержать расстояние между его краем и трубой 130 мм при наличии изоляции на трубе либо 250 мм при ее отсутствии.



В процессе реализации этого варианта вы должны обратить внимание на следующее: площадь пластины должна быть достаточной для того, чтобы она смогла закрыть все отверстие целиком. При использовании узла подобной формы нужно защитить дерево не только утеплителем, но и металлическими полосами.



Иногда в бане могут использоваться проходные узлы без цилиндра вокруг трубы, но при этом у них могут присутствовать по периметру наружные бортики. Чаще всего они делаются из металла, хотя встречаются и изделия из минерита. При использовании узла с металлическими бортами необходимо оббить края отверстия в потолке утеплителем, например, базальтовым картоном. Если же бортики выполнены из минерита, то подобную операцию выполнять не придется, поскольку материал обладает хорошими теплоизолирующими свойствами.



Правила прохода через потолок


Занимаясь подготовкой к устройству отверстия для вывода дымохода в бане, вам необходимо соблюдать ряд правил:



  • В том месте, где труба выходит из банной печи, разрешается устанавливать только металлическую трубу достаточной толщины стенок без утеплителя. Она должна иметь высоту не менее 1 м. Из-за критических температур, создаваемых на выходе, даже нержавейка в сочетании с минераловатным утеплителем не сможет справиться с подобным термическим воздействием. На более высоких уровнях конструкции дымохода разрешается использовать сэндвич-трубы.

  • Для вывода дымохода в бане своими руками через отверстие в потолке используют трубу в защитной оболочке. В качестве последней может выступать фабричный сэндвич, однако при желании можно выполнить утепление тонкой стены трубы самостоятельно.

  • Особое внимание уделите участкам пересечения перекрытий, где должны отсутствовать стыки до либо после. При расчете высоты секций исходите из того, чтобы у вас была возможность визуального контроля состояния всех соединений.

  • Для горизонтального участка выдерживаемая длина должна быть не более 1 м.

  • По всей длине конструкции дымохода в бане разрешается использовать не более 3 колен.

  • Запрещается делать жесткое крепление трубы к перекрытию. В случае температурных перепадов она начнет деформироваться, что приведет к ее смещению.

Какой теплоизолятор использовать?


Закончив монтаж проходного узла на потолке своими руками, работу продолжают на чердаке или втором этаже, где необходимо заделать пространство между наружной стеной трубы и балками утеплителем.



Базальтовая вата




На роль теплоизолятора подойдет базальтовая вата. Перед покупкой обязательно убедитесь, что она сможет выдержать температуру более 600 °C.

Есть мнение, что это неоптимальный вариант для подобной работы. Объясняется это следующим. Этот утеплитель изготавливается с применением в качестве связующего смол, которые, подвергаясь воздействию высоких температур, начинают выделять формальдегид. К тому же по трубе иногда начинает течь конденсат. В результате взаимодействия минеральной ваты с влагой первая лишается своих теплозащитных свойств. По мере испарения влаги свойства восстанавливаются лишь частично. Поэтому считать идеальным вариантом базальтовую вату нельзя.



Керамзит

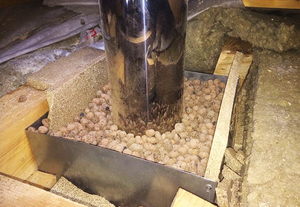

Помимо утеплителя в проходное пространство в бане необходимо уложить и керамзит средней и мелкой зернистости. Строителям он известен как натуральный материал, отличающийся достаточно небольшим весом. Главным его плюсом является то, что даже после намокания он восстанавливает свои свойства. Но после контакта с влагой незначительно увеличиваются его теплопроводящие характеристики, хотя они и без того очень низкие даже в сравнении с минеральной ватой.



В свое время вместо керамзита в качестве уплотнителя использовали песок. В принципе он устраивал всем за исключением одного момента: из-за мелкозернистости он постоянно просыпается через щели. В итоге владельцу приходится следить за количеством песка и при необходимости пополнять его. Однако вряд ли кому-либо будет приятно собирать с печки песок.



Среди натуральных утеплителей можно выбрать глину. Перед использованием ее смешивают с водой до пастообразного состояния, а затем смесью заделывают весь промежуток. Иногда в качестве наполнителя используется керамзит.



По словам некоторых владельцев, использовать теплоизолятор проходного узла в бане не очень-то правильно. Считается, что ничего не случится, если оставить пространство не заполненным. Это поможет не допустить перегрева и пригорания этой части конструкции дымохода, а благодаря создаваемой в этом месте вентиляции участок трубы будет быстрее остывать. Возможно, все так и есть, однако нужно учитывать, что горячая труба излучает тепло, из-за чего начнет сохнуть близлежащее дерево. И тогда возгорание может произойти уже при более низкой температуре + 50°C.



Заключение



Вывод дымохода через потолочное перекрытие своими руками является необходимой операцией в процессе строительства бани. Однако здесь нужно быть очень внимательным из-за возможной пожароопасной ситуации. В процессе работы печи участок, расположенный вблизи потолочного перекрытия, будет нагреваться до высоких температур и может в определенный момент вызвать возгорание, если не принять меры по защите. Для этого пошагово выполняют специальную переделку, называемую проходным узлом. Но при этом необходимо выдерживать рекомендуемые расстояния по размещению этого приспособления относительно материалов перекрытия.
