Важным этапом строительства бани является монтаж электропроводки. Однако, ввиду того что в этом сооружения преобладает повышенная влажность, для качественного выполнения этой работы необходимы специальные знания. Если у вас нет уверенности в том, что вы сможете все сделать и правильно и соблюсти требования пожарной безопасности, то лучше доверить эту работу профессионалам.
Содержание
Требования безопасности к электропроводке
Почему создаёт опасность неправильная электропроводка в бане
Нормы и правила размещения электрики в бане
Как правильно подвести электрокабель к бане
Как устанавливается электрический щиток
Что необходимо учитывать при составлении схемы электросистемы
Требования безопасности к электропроводке
Какой бы простой ни была схема электропроводки, в любом случае её нужно собирать с соблюдением определённых правил и с использованием специальных материалов. И дело не в том, что в случае ошибки может произойти замыкание в мокрой бане.
Страшнее всего то, что это может стать причиной смерти человека. Поэтому, если вы собираетесь выполнять все работы своими руками, то вам необходимо ознакомиться с особенностями прокладки проводки.
Первое, что вам необходимо знать — существуют определённые требования ПУЭ (правила устройства электроустановок), которые должны строго соблюдаться при монтаже электрики в бане. Среди них можно выделить определённые нормативы, которые распространяются на влажные и опасные объекты.
Они гласят, что установка необходимой фурнитуры может производиться только в предбаннике. Проводить подобные работы в парной и моечном отделении запрещается. Стоит упомянуть про особые указания относительно используемых для бани ламп, которые должны иметь специальные защитные плафоны с герметичным соединением.
В целях обеспечения максимальной безопасности рекомендуется поручить выполнение этой работы специалистам. Однако, если у вас имеется опыт в этой области, то вы можете выполнить прокладку проводки в бане и самостоятельно.
Теоретически достаточно и простой схемы прокладки проводки в бане из сруба. Однако, учитывая, что сегодня баня превратилась в более функциональное строение, приходится использовать более сложную схему электропитания.
Сегодня в банях устанавливают множество современных электроустройств, в числе которых электрическая печь, датчики температуры, тёплые полы, холодильник, розетки для телевизора и пр. Порой попадаются и особо уникальные строения, где установлен бассейн с подсветкой, насосная станция и тепловая пушка.
Почему создаёт опасность неправильная электропроводка в бане
Основная причина возникновения пожара связана с паром, поскольку он состоит из капель воды, которые обладают отличной электропроводностью. Если владелец по своей невнимательности решит выбрать для монтажа розетки или выключателя места, где пар сможет легко добраться до них, то на токопроводящих элементах появится конденсат, а это увеличивает вероятность возгорания или короткого замыкания.
Для того чтобы избежать столь неприятных последствий, подходить к решению этого вопроса необходимо профессионально: перед установкой электроустройств необходимо обязательно выполнить расчёты и составить схему, а для этого необходимы знания в электротехнике.
Конечно, не каждый владелец захочет тратить деньги на оплату услуг квалифицированного электрика, поэтому часто многие решаются выполнить всю работу самостоятельно. Однако, важно помнить, что ваших знаний должно быть достаточно для того, чтобы вы смогли соблюсти все необходимые правила и нормы.
Если вы собрались выполнять установку розеток и выключателей в бане, то вам не придётся для этого приобретать специальный инструмент. Всё можно выполнить с помощью обычной дрели и специальной насадки.
Однако, прежде вам придётся составить схему, на которой вы должны указать расположение всех узлов — розеток, выключателей и коробок разветвления. Сразу решите, какие приборы и где вы собираетесь использовать. Только после этого на основании имеющейся информации вы сможете рассчитать суммарную мощность всех источников и выбрать кабель подходящего сечения и размера.
Нормы и правила размещения электрики в бане
Самый распространённый и простой вариант укладки электропроводки в бане — в виде отдельной линии от основного распределительного щитка. Он позволяет обеспечить безопасность для хозяев и создать отдельный контур заземления.
Укладывать электропроводку необходимо в самых неприметных местах, поэтому углы напротив дверных проёмов для неё не подходят. А также должно быть соблюдено требование относительно её укладки вблизи очагов отопления — размещать проводку рядом с печами, трубами и генераторами разрешается на расстоянии не менее 1,5 м.
Существует два основных метода, которые можно использовать для укладки электропроводки в бане с отделкой из вагонки:
Скрытая. Подходит для организации электропитания в кирпичных или блочных строениях, запрещается применять в деревянных. Для этого делают проштрабленные каналы, предварительно отделанные асбестовой изоляцией.
Открытая. В этом случае электрические кабеля укладывают прямо на поверхность стены, наиболее распространён в строениях из дерева.
В процессе укладки проводки необходимо соблюдать ряд правил:
Питание должно подаваться к источникам потребления через АВ или устройство защитного отключения (УЗО). Для обеспечения освещения в помывочном отделении или парилке обязательно подключение к сети трансформатора понижающего типа.
Для укладки проводки рекомендуется брать медный негорящий кабелем типа ВВГнгLS 3х2,5.
Установку основных элементов системы электропитания, включающей электрощиток, коробку распределения тока, центральный переключатель, можно проводить только в предбаннике.
Чтобы проложить электрокабель из одного помещения в соседнее, проделывают отверстие в стене. Здесь также необходимо соблюсти правила пожарной безопасности: в отверстие необходимо вставить стальную трубку размером 0,5 дюйма. Проделывать отверстие в деревянной стене разрешается только в середине звена, его ни в коем случае нельзя делать на стыках и в швах.
В качестве изолятора электрокабеля используют специальную пластиковую или металлическую гофру. Она позволит защитить систему от возгорания, а если произойдёт повреждение, то порода всего лишь оплавится. При установке розеток и выключателей в отверстие обязательно монтируют стальную или асбестовую пластину.

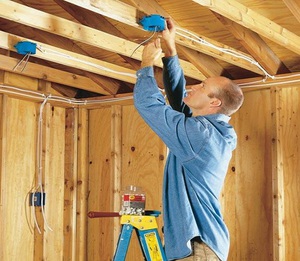

В процессе укладки проводки в деревянных строениях запрещается размещать электрокабель в переходные перекрытия и под пол. Монтаж системы должен производиться по открытому типу. В целях повышения безопасности разрешается снизу по стене прикрепить асбестовый материал.
Для соединения нескольких проводов можно использовать только клеммы, выполнять скрутки проводки недопустимо.

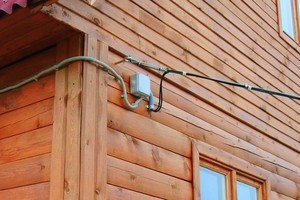

Как правильно подвести электрокабель к бане
Любой другой вариант за исключением того, когда кабель проводится в бане через сквозное отверстие в дереве, считается нарушением правил пожаробезопасности. Провести кабель от дома к бане, если строения располагаются друг от друга на небольшом расстоянии, довольно просто.
Трудности могут возникнуть, когда приходится решать вопрос организации электропитания для отдельно стоящей бани. В этом случае потребуется вывести силовой кабель в баню от основного электрощита. При подведении электропроводки в баню можно использовать два способа, отличающиеся особенностями установки: наземный и воздушный.
Самым простым представляется воздушный способ, который требуют установки дополнительных опор в виде столбов. Линию прокладывают с помощью кабеля СИП. При его укладке необязательно использовать дополнительную конструкцию из тросов. Служить такая проводка может более 20 лет.
СИП кабель нужно вести по столбам от основного строения до бани, а перед введением в само строение проделывают специальное отверстие, в которое необходимо предварительно вставить металлическую трубу или асбестовый изолятор.
Более трудоёмким является наземный способ укладки кабеля. Он требует проведения дополнительных мероприятий и использования специальных приспособлений. Однако, конечный результат оправдывает все усилия, поскольку линия будет открытой и не придётся заниматься установкой столбов, которые делают менее привлекательным ландшафт.
Проводку укладывают с помощью медного долговечного кабеля ВБбШв 3х2,5, бронированного. В принципе разрешается применять и небронированный кабель, однако, он будет лишён защитного слоя, поэтому при этом варианте его размещают в специальную защитную металлическую трубу.
Укладывают кабель под землёй на глубине не менее 700 мм. Место прокладки должно быть отмечено указателями, например, декоративным камнем. Это позволит быстрее отыскать его в случае повреждения или необходимости замены. После укладки кабеля остаётся только правильно выполнить монтаж щитка.

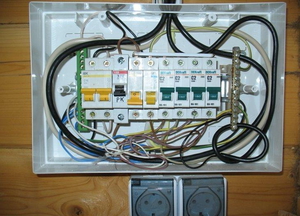

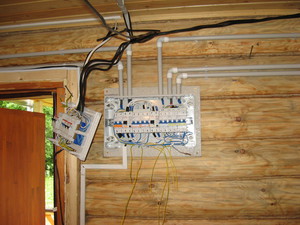

Как устанавливается электрический щиток

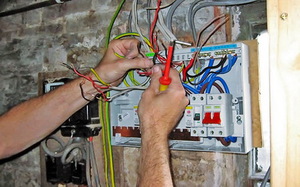

Первым делом следует определиться с местом, где будет установлен электрощиток. При его выборе необходимо соблюдать ряд правил:
выбранное для электрощитка место должно быть проветриваемым и сухим;
нельзя устанавливать его там, где возможно образование конденсата и его скапливание на внутренних элементах;
к месту установки электрощитка должен быть обеспечен свободный доступ;
при выборе места необходимо учитывать его освещённость — желательно устанавливать электрощиток на солнечном участке;
следует правильно выбрать высоту расположения коробки, её верхняя часть должна располагаться не ниже 150–180 см от пола;
в случае укладки однофазной проводки разрешается использовать трехжильный кабель.

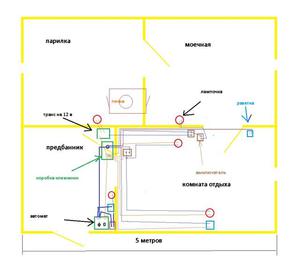

Что необходимо учитывать при составлении схемы электросистемы
Выбор схемы электропроводки в бане следует осуществлять с учётом места установки электроприборов и других элементов. Их монтаж может производиться только в сухих помещениях.
Только так можно соблюсти правила пожарной безопасности, а также уменьшить процесс коррозии на деталях. Даже если корпус прибора выполнен из пластика, то в механизме всё равно будут присутствовать металлические элементы.
Среди приборов встречаются такие, которые уже имеют защиту. Они считаются безопасными и могут использоваться в помывочной. Самыми известными среди них являются душевые кабины, ванны с массажными системами, СПА-оборудование и пр.
В парной разрешается устанавливать лишь те световые приборы, которые имеют металлическую основу и обязательно стеклянную защитную конструкцию. Светильники устанавливают на стене обязательно с отступом от потолка 20 см.
Трансформатор, обеспечивающий подачу электроэнергии в баню, имеет максимальное значение напряжения 220 В. В парилку и моечное помещение можно подавать ток с напряжением 12 В.
Хотя это и является несоответствием нормативам ПУЭ, которые гласят, что в опасных строениях разрешается 42 В. Однако, здесь учитывается лампочка 36 В, а они для большинства современных бань большая редкость.
Если владелец решил установить в бане стиральную или посудомоечную машину, то для этих электроприборов придётся вывести отдельную розетку с заземлением. Особое внимание следует уделить выбору места их установки, которое должно быть сухим. Для водогрейного бака необходимо уложить отдельный провод, который следует выводить отдельно от общей системы.
Строительство бани требует от владельца специальных знаний. Особенно это касается такого этапа, как укладка электропроводки. Это важно по той причине, что ошибки могут привести к серьёзным последствиям, иногда даже к смерти людей. Поэтому для обеспечения безопасности в бане владелец должен знать требования пожаробезопасности и строго соблюдать их.
Прежде всего, он должен знать, в каких местах можно устанавливать элементы электросистемы, чтобы они в результате использования электроприборов не привели к замыканию или возгоранию и не нанесли вреда здоровью и жизни людей.
