Устройство и монтаж дымохода в бане для дровяной печи с видео уроком - «Строительство»

3-09-2018, 16:02   Gilmore   Нашли ошибку?    Мы в Яндекс.Дзен

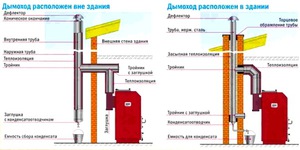

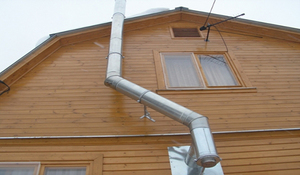

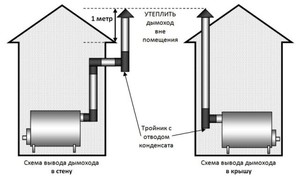

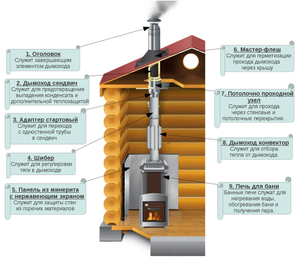

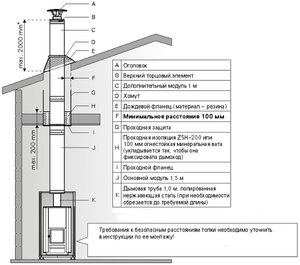

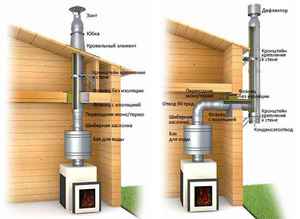

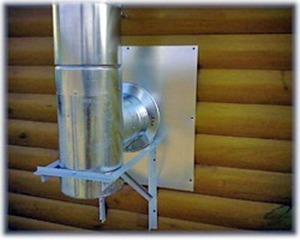

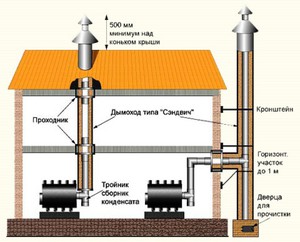

Для выведения продуктов сгорания топлива, обеспечения в бане долговременного сохранения тепла и пожарной безопасности необходим правильно устроенный дымоход. Поэтому перед его установкой необходимо узнать главные параметры дымохода и изучить все тонкости монтажа. Содержание Виды дымоходов для дровяной печи Внутренние конструкции Внешние дымоходы Материалы для изготовления Кирпичные сооружения Банный дымоход из металла Самый простой вариант монтажа дымохода Устройство и монтаж сэндвич-дымохода для дровяной печи Установка сэндвич-дымохода Монтаж наружного дымохода Виды дымоходов для дровяной печи Печные банные дымоходы различаются по нескольким критериям. По способу установки они разделяются на внутренние и внешние. Внутренние конструкции Одним из преимуществ такой системы является ее максимально вертикальное расположение, что способствует хорошей тяге. Внутренний дымоход обеспечивает обогрев в парилке и значительно снижает время ее прогревания. При установке такой конструкции значительно снижаются расходы дровяного топлива. К недостаткам внутренней системы для печи относится: Трудоемкость в монтаже. Для установки конструкции понадобится пробивать потолок и крышу, что снижает качество герметизации трубы. Пожароопасность. При монтаже трубы для бани придется изолировать проход в перекрытии специальными жаростойкими материалами. Сложность в уходе и ремонте. Высокая опасность задымления помещения бани. При негативном воздействии на конструкцию и появлении на ней трещин дым начнет поступать внутрь помещения. Но, несмотря на перечисленные минусы, отдаваемое установленным внутри дымоходом тепло для бани гораздо важнее. Внешние дымоходы Такие конструкции являются американской идеей. Они пользуются большой популярностью за счет того, что находящаяся на улице дымоходная система значительно снижает риск возникновения пожара. При монтаже внешней системы труба соединяется с дровяной печью и через стену выходит наружу. На внешних поверхностях бани она крепится с помощью специальных кронштейнов. Минусами таких конструкций являются: Дымоход не будет обогревать парилку, что значительно повысит расход дровяного топлива. Расположенную на улице трубу нужно тщательно утеплять, в противном случае быстро остывающий отработанный газ не будет успевать выходить наружу. В этом случае дымоходную систему нужно будет часто чистить. Существуют комбинированные дымоходы, которые представляют собой установленную на дровяной печи металлическую трубу. Конструкция выводится во встроенную в поверхность кирпичную кладку и поднимается на необходимую высоту. Материалы для изготовления Самыми популярными материалами для дымохода дровяной печи в бане являются кирпичи и металл. Кирпичные сооружения Это самый распространенный и в то же время трудоемкий вариант исполнения дымохода для печи в бане. Сооружение получается прочным, долговечным и обладает высокими теплоизоляционными свойствами. Баня с кирпичным дымоходом наиболее всего защищена от возникновения пожаров. Единственным минусом кирпичной системы является ее шероховатая внутренняя поверхность, за счет чего возникает необходимость в ее частой чистке. Банный дымоход из металла Металлическую конструкцию проще установить на дровяную печь и вывести ее из помещения. Минусом труб из металла является необходимость создания качественной теплоизоляции и образование на внутренних стенках конденсата. При устройстве металлического дымохода следует учитывать следующие нюансы выбора материала: Сечение труб выбирается с учетом мощности дровяной печи. Для бани обычно выбирается изделие с внутренним диаметром в 15–20 см. Труба с маленьким диаметром не будет в состоянии создать для отвода дыма тягу, а большое сечение не будет задерживать в печи тепло. Чтобы конструкция прослужила длительное время, металлическая труба должна иметь толщину не менее 1 мм. Высота общей системы из металла зависит от расположения трубы на крыше. Расположенный в середине ската дымоход необходимо поднять примерно на полтора метра над уровнем конька. В любом случае общая высота конструкции не должна быть менее пяти метров. От этого параметра зависит качество тяги. Устройство гидроизоляции производится с помощью специального резинового уплотнителя, который надевается на трубу, и клея герметика. При монтаже банного дымоходной конструкции понадобятся два металлических листа. В них вырезаются отверстия по диаметру равными диаметру трубы. Листы будут закрепляться на полу чердака и потолке бани. При устройстве дымохода необходимо воспользоваться жаростойким материалом. Он монтируется вокруг трубы на чердачном перекрытии и защищает легко воспламеняющиеся материалы от возгорания. При установлении в конструкцию бака для воды, емкость приваривается к дымоходной трубе и работает по «самоварной» системе. Самый простой вариант монтажа дымохода С помощью трубы из нержавейки можно изготовить и установить самую простую и дешевую дымоходную конструкцию для бани. Кроме труб, понадобится подготовить следующие элементы: тройник на 16 см с заглушкой – 1; колено из нержавейки 16х10 см – 3; колено из оцинковки 16х120 см – 2; колено из оцинковки 20х120 см – 1; грибок на 20 см – 1. В плите сверлится отверстие с диаметром в 16 см, трубы скрепляются при помощи саморезов. Выходящая через крышу часть трубы в 16 см обматывается базальтовой ватой и асбестовым шнуром. На нее на 20 см насаживается верхняя труба, которую нужно хорошо закрепить и обработать битумной мастикой. Чтобы в дымоход не попадали осадки, на верхний зазор между трубами наматывается асбестовый шнур. Это самое простое устройство дымохода в бане. Осуществить его можно легко своими руками. Устройство и монтаж сэндвич-дымохода для дровяной печи Изготовленная по новым технологиям дымоходная система имеет многослойную конструкцию. Ее тело состоит из двух труб разного диаметра, которые вставлены друг в друга. Между ними размещается теплоизоляционная прокладка в виде базальтового волокна или минеральной ваты. Эти материалы устойчивы к открытому пламени, высоким температурам и невосприимчивы к химическим веществам. Они отлично удерживают тепло и гасят звуковые волны. К составляющим сэндвич-дымохода относятся колена, тройники, элементы прохождения кровли, сборник конденсата, стеновой хомут, опорная консоль, устье, ревизионный тройник с дверцей. При выборе этих материалов необходимо учитывать особенности устройства дымохода в бане. Установка сэндвич-дымохода Обеспечить безопасность прохождения конструкции сквозь поверхности можно только при соблюдении всех правил и особенностей ее монтажа. Этапы работ по установке сэндвич-трубы: Для выхода дымоходной системы в потолке и крыше необходимо проделать отверстия равные диаметру трубы полюс десять сантиметров. Изоляция металлического изделия производится с помощью стекловаты или минеральной ваты. Выбранным материалом аккуратно закрывается место входа дымохода в потолок. Если между полом чердака и крышей расстояние более полутора метров, то на чердачном этаже необходимо установить разгрузочный узел. Он состоит из установочных элементов и металлических уголков, которые крепятся к ногам стропильной системы. Разгрузочный узел воспринимает на себя нагрузки выходящей из потолка трубы и будет препятствовать боковым колебаниям. На выходной патрубок дровяной печи устанавливается стартовый сэндвич. Необходимо проследить, чтобы внутренняя труба на выходе печи входила в патрубок, а не располагалась сверху него. Вставленные друг в друга отрезки труб, места изгибов и переходов дополнительно фиксируются хомутами. Для придания конструкции устойчивости и закрытия выходного отверстия в потолке в месте прохода трубы сквозь поверхность устанавливается потолочная разделка. К ней приваривается проходник в виде трубы немного большего диаметра, чем диаметр сэндвич-трубы. Под потолочную разделку подкладывается минеральная вата, и конструкция плотно притягивается к потолку гвоздями или саморезами. В кровельном покрытии и обрешетке делаются отверстия для выхода дымохода, которые герметизируют с помощью проходника крыши. Места стыков промазываются специальным герметиком. Выход трубы должен быть на полметра выше уровня покрытия крыши. В верхней части сэндвич-дымохода устанавливается грибок. После окончания сборки с труб снимется защитная пленка, и герметизируют все зазоры и швы. Для этого используется специальный жаропрочный герметик. Монтаж наружного дымохода Наиболее оптимальным вариантом для дымоходной конструкции является нержавеющая труба. При установке наружной системы главным условием должно быть отсутствие горизонтальных переходов. В противном случае в дымоходе будет скапливаться конденсат и большое количество сажи. В результате нормальной тяги не будет. Основные требования к монтажу наружного дымохода для бани: Необходимо исключить контакт газовых магистралей и электропроводки с участками конструкции. К стенам дома трубы крепятся с помощью специальных кронштейнов, между которыми расстояние не должно превышать одного – полутора метров. Другие конструкционные элементы крепятся дополнительно. Каждый стык между трубами зажимается хомутом и обрабатывается специальным герметиком. Это обеспечит системе лучшую герметизацию. Для удобной чистки конструкции необходимо предусмотреть съемные части или ревизионное окно. Монтаж наружного дымохода начинается снизу конструкции. Каждая последующая секция трубы вставляется внутрь предыдущей. Этапы работ по установке металлического дымохода снаружи бани: Нижняя часть трубы подсоединяется к патрубку печи в бане и обрабатывается герметиком. Сверху надевается хомут. Подключать дымоход к патрубку необходимо с помощи тройника, трубы или колена. Все зависит от конструкции. На высоте в полуметре от печи в стене проделывается отверстие, через которое с помощью проходного патрубка осуществляется проход дымохода. На конце выведенной наружу горизонтальной трубы устанавливается тройник, оборудованный крепежом для вертикальной части дымохода. Нижний вывод блокируется заглушкой, которая при необходимости почистить дымоход будет сниматься. К стенам трубы крепятся с помощью
