Сегодня самым популярным является практичный, функциональный и эстетичный дымоход в виде сэндвич-трубы. Его монтаж своими руками – это довольно простая и совершенно безопасная затея. Только заранее необходимо позаботиться о приобретении качественных материалов, и посмотреть видео инструкцию по установке сэндвич-дымохода.

Особенности конструкции сэндвич-трубы

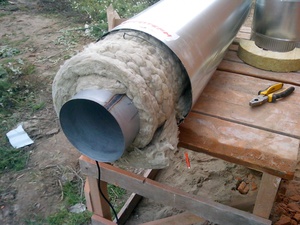

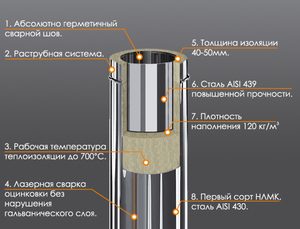

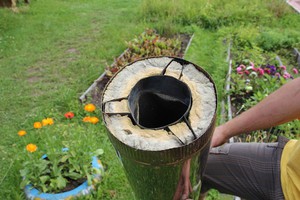

Дымоходы в виде сэндвич трубы изготавливаются по новой технологии. Конструкция слоями собирается из различных материалов, и напоминает обычный сэндвич. Ее основанием являются две разные по диаметру трубы, которые вкладываются друг в друга. Между ними размещается теплоизолирующая прокладка из базальтового волокна или минеральной ваты. Такие материалы устойчивы к высоким температурам и невосприимчивы к активным химическим веществам. Они отлично удерживают тепло и гасят звуковые волны.

Соединяться двухконтурные трубы могут несколькими способами: фланцевым, байонетным или «холодовым мостом». Дымоходы могут иметь различный диаметр и толщину теплоизолирующего слоя. Вид конструкции зависит от температурных условий среды, где она будет эксплуатироваться и от ее назначения.

Сэндвич-трубы имеют не только прямую форму. Поскольку дымоход должен проходить через перекрытия и кровлю, а на его пути могут встречаться различные элементы здания, конструкция содержит в себе секционные фрагменты и дополнительные элементы для их соединения.

В комплект вместе с сэндвич-трубой входят:

• тройник;


• флюгер – защищает конструкцию от ветра и предотвращает обратную тягу;


• колена с углом в 45 и 90 градусов;


• конус для свободного обтекания;


• ревизия для проверки состояния дымохода;


• защитный грибок.

Если отопительная печь работает на газе, то флюгер и грибок не используются.

Преимущества и недостатки дымоходов из сэндвич-трубы

К положительным сторонам конструкции относится:

1. Возможность совмещения с различными моделями печей и котлов.


2. Небольшой объем, который не загромождает пространство.


3. Универсальность и легкость, благодаря которым возможно внутреннее и внешнее использование.


4. Возможность установки конструкции без дополнительного фундамента, что облегчает и удешевляет монтаж.


5. Удобная конструкция, с помощью которой можно легко обойти любые препятствия, не удаляя элементы здания и не разбирая перекрытия и части крыши.


6. Отличная теплоизоляция, которая не дает нагреваться наружному корпусу до критических температур и обеспечивает пожарную безопасность.


7. Гладкая поверхность, на которую практически не оседает сажа, в результате чего канал дымохода можно чистить довольно редко.


8. Высокий уровень теплоизоляции предотвращает появление конденсата. Это особенно важно для оборудования с прямой вытяжкой.


9. Использованная для изготовления конструкций нержавеющая сталь не подвергается разрушению от высоких температур и химического воздействия.

Кроме всего выше перечисленного, сэндвич-трубы имеют привлекательный внешний вид, который будет сохраняться долгие годы.

К недостаткам конструкции можно отнести только ее довольно высокую стоимость и не очень простой монтаж. Но всеми другими достоинствами такие минусы сэндвич-трубы окупаются.

Материалы для изготовления сэндвич-труб

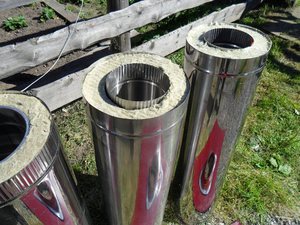

Практически все предлагаемые в строительных магазинах сэндвич-дымоходы выглядят одинаково. Но поскольку их изготовление является доходным бизнесом, на рынке встречается малокачественная продукция. Поэтому при приобретении конструкции необходимо обращать внимание на качество стали, особенно той, которая применялась для изготовления внутренней трубы.

Чтобы не ошибиться в выборе, рекомендуется изучить марки нержавеющей стали, из которых должна быть выполнена сэндвич-труба:

1. AISI 310 S – это самый качественный и в то же время самый дорогой сплав, который используется для изготовления дымоходов. Его смело можно применять для твердотопливных котлов с большой мощностью, поскольку пределом термостойкости этой марки нержавейки является 1000 градусов.


2. AISI 321 и AISI 316 i являются универсальными нержавейками. Они выдерживают нагрев до температуры в 850 градусов, обладают пластичностью и отличной устойчивостью к коррозии.


3. AISI 316 – нержавеющая сталь, в состав которой входят легирующие добавки в виде никеля и молибдена. За счет этого материал имеет хорошую термостойкость и отличную антикоррозийную защищенность. Ему не страшны даже самые агрессивные кислотные среды. Такие дымоходы являются хорошим выбором для любой мощности газовых котлов.


4. AISI 304 по многим характеристикам схожа с AISI 316, однако, легирующих компонентов в ней намного меньше. Из-за этого нержавейка имеет не очень высокое качество и низкую цену.


5. AISI 430 – самая недорогая нержавеющая сталь, которая применяется чаще всего для изготовления внешних кожухов дымохода. Атмосферные явления вреда ей не нанесут. Но для внутренних каналов ее стойкости недостаточно. Также при использовании этой марки могут возникнуть трудности при выполнении сварочных швов.


6. AISI 439 – нержавейка, в состав которой включены титановые добавки. За счет этого повышается ее механическая прочность и стойкость к коррозии. Подходит для твердотопливных и газовых котлов небольшой мощности.

Качественная продукция должна иметь техническую документацию, в которой обязательно должны быть прописаны использованные для ее изготовления марки стали.

Проверить нержавейку на качество можно народным способом с помощью магнита. Если он проскальзывает по ее поверхности и не удерживается на ней, то материал содержит легирующие добавки. Нержавеющую сталь, на поверхности которой магнит фиксируется, покупать не стоит.

Установка сэндвич-труб своими руками

Монтаж дымохода должен проходить по всем правилам, только тогда его эксплуатация будет долговечной и безопасной.

Основные правила по установке сэндвич-труб

Соблюдать необходимо следующие рекомендации специалистов:

1. Для обеспечения необходимой тяги общую длину канала следует делать не менее 5 метров.


2. Для герметизации стычных швов своими руками следует использовать материалы, рабочая температура которых не менее 1000 градусов.


3. Если высота дымохода будет от полутора и более метров, то нужно установить опорную мачту и использовать для прикрепления к ней хомуты-растяжки.


4. Над плоской кровлей труба должна возвышаться на 0,5 м.


5. Через каждые два метра дымоход должен усиливаться с помощью стеновых кронштейнов.


6. Участки стыковки труб с различными элементами в виде отводов и тройников укрепляются хомутами.


7. Идущий от печи участок конструкции не изолируется.


8. Перекрытия, балки, стены в местах, где по ним будет прокладываться труба, изолируются. При этом между поверхностями и дымоходом должен остаться зазор.


9. Для тройника устанавливается опорная площадка или консоль.


10. Верх конструкции защищается дефлектом, оголовком.

Чтобы обогрев был эффективным, большая часть дымохода должна находиться внутри помещения. Это позволит уменьшить разницу температур.

Сборка и монтаж дымохода из сэндвич-трубы внутри дома

Этапы монтажа:

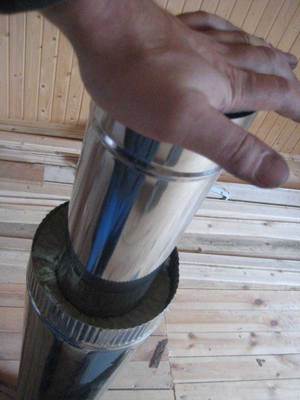

1. На дымоходное отверстие печи устанавливается муфта, к которой крепится горизонтальный отрезок трубы или тройник. Элемент подбирается в зависимости от того, как будет проходить дальше дымоход.


2. Нижняя часть тройника закрывается заглушкой. При необходимости удаления сажи через определенный промежуток времени заглушка снимается.

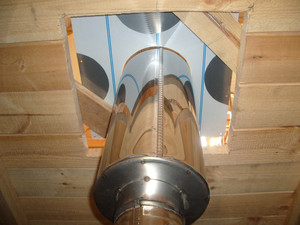

3. Для прохода конструкции из сэндвич-трубы через потолок в нем проделывается отверстие. На вертикальную часть системы устанавливается патрубок-переходник. Со стороны улицы или чердака труба опускается в подготовленный проем и стыкуется с нижними модулями.


4. Зазор между перекрытием и дымоходом изолируется огнестойкими материалами. Необходимо знать, что запрещается стыковка элементов в местах, где они проходят через перекрытие.


5. На плоской крыше для предотвращения затекания влаги при таянии снега или дожде используется квадратный лист из оцинкованного материала. Его необходимо завести под покрытие и обработать края герметичными материалами.

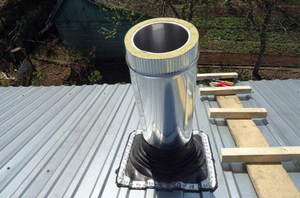

6. На наклонных кровлях устанавливается бездекильная крыза — специальный проходной узел. Этот элемент из пластика изготавливается под определенный угол наклона. Существуют выполненные из эластичных материалов универсальные изделия. Они подходят для крыш с любым наклоном.


7. На верхнюю часть конструкции следует установить зонт-оголовок. Его роль заключается в защите трубы от осадков и мелкого мусора.

Монтаж дымохода из сэндвич-трубы своими руками закончен. Теперь можно приступить к маскировке оставшегося после проведения системы неприглядного вида. Например, отштукатурить и закрасить потолок.

Как правильно установить сэндвич-трубу снаружи дома?

Сборка и монтаж дымохода через стену своими руками производится в случае, если из-за конструктивных особенностей крыши в ней невозможно проделать отверстия. Кроме этого, такая установка сэкономит внутреннее пространство помещения.

Этапы работ:

1. На стартовую муфту устанавливается горизонтальный отрезок трубы. Если это будет необходимо, то для дальнейшего монтажа используется колено с углом поворота.


2. В стене, через которую будет проходить дымоход, вырезается техническое отверстие. Через него выводится очередной элемент конструкции. Зазоры заполняются теплоизоляционным материалом.


3. На выведенный наружу конец трубы надевается тройник, в нижней части которого должна быть глухая заглушка. Для надежности системы устанавливается опорная консоль.


4. На наружные поверхности стен с шагом в 1,5–2 метра крепятся кронштейны. Выбор крепежных элементов и способ монтажа полностью зависит от того, из какого материала построен дом.


5. Наращивая конструкцию, необходимо надевать кольца-обручи. Они являются частью кронштейна.


6. Если труба над крышей буде возвышаться больше, чем на полтора метра, то для стабильности и усиления дымохода из сэндвич-трубы устанавливается крепеж-растяжка.


7. К последнему элементу дымоходной системы крепится оголовок.

Советы по эксплуатации дымохода

При установке и во время эксплуатации сэндвич-трубы запрещается:

• монтировать дымоход к агрегатам, работающим на угле;


• устанавливать оцинкованную конструкцию в помещениях с повышенным уровнем влажности воздуха;


• использовать в качестве топлива предметы с лакокрасочным покрытием и строительный мусор;


• размещать участки дымохода вблизи с легковоспламеняющимися материалами;


• использовать конструкцию для сушки обуви, одежды и различных предметов быта.

Правильно смонтировать дымоход из сэндвич-трубы довольно легко можно своими руками. Могут понадобиться лишь дополнительные инструменты, при необходимости проделывать технические отверстия, и лестница или кран для работ на крыше. Чтобы ускорить процесс монтажа на разных уровнях, можно найти помощника.
