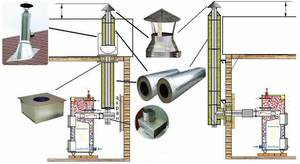

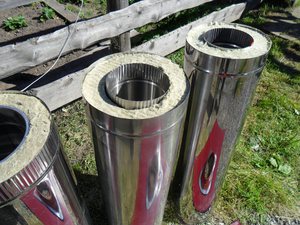

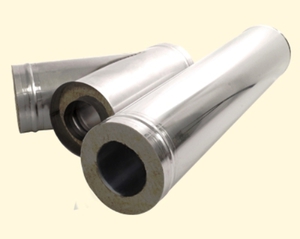

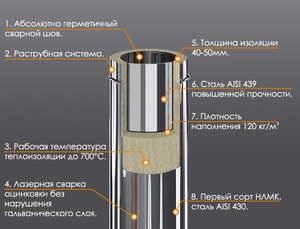

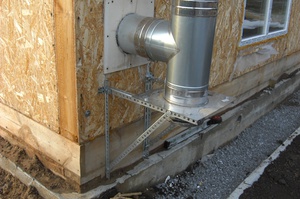

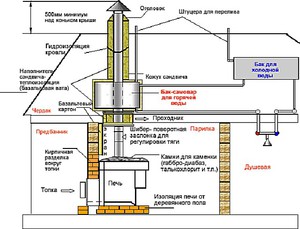

На каком бы топливе ни работала котельная установка или печь, в ее конструкции обязательно присутствует такой важный элемент, как дымоход. На сегодняшний день дымовую трубу можно изготовить из самых разных материалов. Но чаще всего выбор останавливается на модульных изделиях, которые предлагаются компаниями в виде комплектов, именуемых сэндвичами. Содержание Устройство дымохода сэндвич Рекомендации по выбору сэндвич трубы для бани Как собрать сэндвич дымоход для бани? Установка «по дыму» Установка «по конденсату» Наружный приставной дымоход Заключение Учитывая, что у этих конструкций имеются свои особенности, необходимо уметь отличать их, чтобы сделать правильный выбор. Устройство дымохода сэндвич Этим изделиям неслучайно дали название модульных комплектов, ведь они состоят из отдельных готовых элементов – модулей, имеющих определенные размеры, чаще всего не превышающих в длину 1 м. Если рассмотреть подробнее отдельный модуль, то в разрезе он будет представлять собой сэндвич трубу, образованную несколькими слоями: Внутренний контур, через который выводятся продукты горения. Для его изготовления используется жаропрочная нержавеющая сталь. Теплоизоляционный слой. Чаще всего его делают из базальтового волокна с показателем плотности до 200 кг/м3. В редких случаях вместо него используют пенополиуретан. Наружный контур, который присутствует здесь для защиты теплоизоляционного слоя. Материалом, из которого выполняется этот контур, чаще всего выступает оцинкованная или нержавеющая сталь. Дымоходы сэндвичи для бани имеют форму цилиндра, так как она обеспечивает наилучшие аэродинамические свойства. Для крепления слоев друг с другом используется особый клеящий состав. Теплоизоляционный слой может иметь различную толщину, при ее выборе учитывают условия эксплуатации. Крепление модулей осуществляется по схеме, используемой для канализационных труб. Поэтому один торец имеет форму раструба, а другой — сужение. Также для крепления элементов дымохода типа сэндвич используют тройник для врезки в вертикальный участок, узел для отвода конденсата и крепежные детали. В некоторых случаях монтаж подобных дымоходов может быть выполнен с использованием таких же утепленных отводов под углом 90 или 45 градусов, позволяющих выполнить поворот канала. Еще они могут иметь готовые узлы прохода сквозь перекрытия и кровлю. Трехслойные системы очень популярны, что можно объяснить наличием у них следующих достоинств: Быстрый и легкий монтаж. На установку любой другой трубы с утеплением потребуется больше времени; Превосходные эксплуатационные характеристики и длительный срок службы; Снаружи поверхность дымоходной трубы очень слабо накаляется, что делает ее пожаробезопасной; Дополнительным преимуществом изделия является привлекательный внешний вид. Рекомендации по выбору сэндвич трубы для бани Прежде чем принять решение в пользу определенного вида трехслойных труб, необходимо составить схему монтажа дымохода для бани. Лучше всего, если работа по расчету диаметра и высоты дымоотвода будет выполнена специалистами. Однако большинство владельцев редко пользуются их услугами и в целях экономии пытаются всё сделать самостоятельно. Чтобы у них возникло меньше ошибок, приведём ряд рекомендаций, которые наверняка будут полезны тем, кто будет рассчитывать характеристики дымоходной трубы впервые: Для расчёта сечения дымоходной трубы для бани можно ориентироваться на выходной патрубок котельной установки. Здесь нужно придерживаться следующего правила: диаметр проходного отверстия сэндвича должен быть как минимум равен диаметру патрубка. Также просто рассчитать и высоту дымохода — необходимо исходить из минимального значения, которое составляет 6 м. Во время замера высоты необходимо брать в расчет расстояние от колосниковой решетки твердотопливного котла до верхнего среза трубы. В случае использования газовой, дизельной или пеллетной отопительной установки высоту дымохода следует замерять от горелочного устройства. Следует учесть, что срез дымовой трубы не должен попасть в зону ветрового подпора. В противном случае обеспечить необходимую естественную тягу не получится. Решить эту проблему можно, если во время расчётов учесть следующие нюансы: Необходимо стремиться минимизировать сопротивление дымовых каналов, а для этого необходимо следить за количеством поворотов, которых не должно быть больше трех. Для монтажа дымохода следует брать колена под углом 45 °. Горизонтальный участок до точки врезки должен иметь длину не более 1 м. Учитывая эти особенности, необходимо составить подробную монтажную схему и указать в ней точки крепления газохода к строительным конструкциям. Закончив составление схемы, можно заняться выбором сэндвич дымохода для бани. Необходимо помнить, что на рынке представлено очень много разнообразных моделей, среди которых могут попасться и подделки. Если вы выбираете качественную нержавейку, легированную хромом, то учтите, что она не будет притягивать магнит. Поэтому перед тем как отправиться в магазин, возьмите с собой магнит, предварительно завернув его в кусок материи. Ткань не даст во время проверки повредить блестящую поверхность металла, а это позволит избежать возможных конфликтных ситуаций с продавцом. Если вы ощутите хотя бы небольшое притяжение магнита, то, значит, вам предлагают изделие низкого качества. Еще необходимо учитывать толщину стали, из которой выполнен сэндвич для дымохода. Если рассмотреть в качестве примера продукцию российской компании Вулкан, то для ее изготовления производитель использует металл толщиной 0,5 мм. Поэтому, приобретая изделие, которое изготовлено из более тонкой нержавейки, имейте в виду, что оно прослужит вам недолго. Во избежание неприятных последствий всегда обращайте внимание на то, чтобы толщина была не менее 0,5 мм. Еще хочется дать рекомендацию самым тщательным образом осмотреть тройник, куда врезается горизонтальный участок. Обратитесь с просьбой к продавцу установить к нему узел для сбора конденсата. У качественного тройника противоположный конец, к которому монтируется труба сэндвич для дымохода, будет иметь раструб. Если же там присутствует сужение, то вам не стоит приобретать это изделие. Как собрать сэндвич дымоход для бани? Сперва хотелось бы сказать несколько слов о схеме, которая используется для качественной сборки дымохода из сэндвич труб. Всего их бывает две: «по дыму» и «по конденсату». Из них первая является неправильной. Установка «по дыму» Если вы выберете этот вариант, то стекающий по стенкам конденсат легко попадет внутрь сэндвича, благодаря зазору, возникшему из-за неправильного крепления. Самое неприятное здесь то, что во время сборки увидеть эти потеки практически невозможно. В итоге вся влага со временем попадет в теплоизолятор, который с наступлением холодов будет разрывать трубу, что приведет к отделению верхнего контура. Поэтому вам следует учитывать этот нюанс, когда вы будете выбирать трубы для дымохода. Установка «по конденсату» Второй вариант, который является правильным — сборка сэндвич дымохода по конденсату. Здесь влага перетекает по стыку и, двигаясь вниз, попадает в конденсатосборник. Аналогичную картину можно наблюдать и снаружи. Осадки будут стекать по внешней поверхности трубы, не имея возможности попасть внутрь, поэтому утеплитель будет оставаться сухим. Трубы, предназначенные для отвода продуктов сгорания, можно подразделить на два вида: внутренние; приставные. В первом случае крепление трубы осуществляется к котлу, а затем ее выводят наружу внутри, минуя перекрытия и покрытие кровли. Обычно дымоходы подобной конструкции используют при строительстве бани. Особенностью конструкций второго типа является то, что трубу от котла сразу выводят наружу, а потом ее поднимают на необходимую высоту. Именно этот вариант и рекомендуется использовать, а объяснить это можно следующими причинами: В результате его использования никак не изменяется полезное пространство в доме; Не возникает необходимости в использовании дополнительных узлов прохода сквозь перекрытия; Более экономичный и простой в установке; Не создает проблем в обслуживании. Наружный приставной дымоход Вне зависимости от типа выбранного сэндвич-дымохода для бани начинать его монтаж всегда следует от котла. Первым делом монтируется горизонтальный участок, длина которого всегда ограничивается одним метром. Во время сборки необходимо выдержать небольшой наклон в направлении от котельной установки к вертикальному каналу. Это необходимо для предотвращения попадания конденсата внутрь отопительного прибора. На следующем этапе необходимо провести трубу через наружную стену. Если конструкция выполнена из несгораемого материала, то в нее предварительно монтируют гильзу из асбеста или металла, а уже сквозь неё проводят трехслойную дымоходную трубу. Приобретать гильзу необязательно, ее можно изготовить своими руками, используя трубу большего сечения. При этом свободное пространство между трубой и наружными стенками гильзы заполняют асбестовым шнуром или базальтовым волокном. Трубу врезают в тройник всегда снаружи, а уже к нижнему патрубку монтируют узел отвода конденсата. Когда вы будете выводить трубу через стену, обращайте внимание на то, чтобы на этом участке не было стыка двух секций. Если конструкция строения выполнена из дерева, то для правильного вывода трубы сквозь неё необходимо обеспечить зазор величиной не менее 200 мм. Делается это путем вырезания в стене проема квадратной формы необходимого размера, в который вставляют специальный металлический узел прохода. Далее, в него выполняется прокладка газохода, а щель заполняют базальтовым волокном. Вертикальные каналы необходимо укладывать снизу вверх с использованием хомутов и термостойкого герметика, которым уплотняют сопряжения Одновременно с этим конструкция дымохода монтируется к строительным конструкциям с помощью специального крепежа — стальных кронштейнов. Их устанавливают с тем расчетом, чтобы крепежные хомуты не оказались на месте соединения двух секций трубы. В месте расположения среза сэндвич трубы монтируют сопло или зонт. Заключение За последние
