Когда-то баня была в каждом дворе, особенно в деревнях, сейчас это большая редкость. Специалиста по кладке печей найти довольно сложно, да и оплата его работы будет не каждому по карману. Но для любителей бани есть выход из этой ситуации – металлическая печь.

Особенности: плюсы и минусы

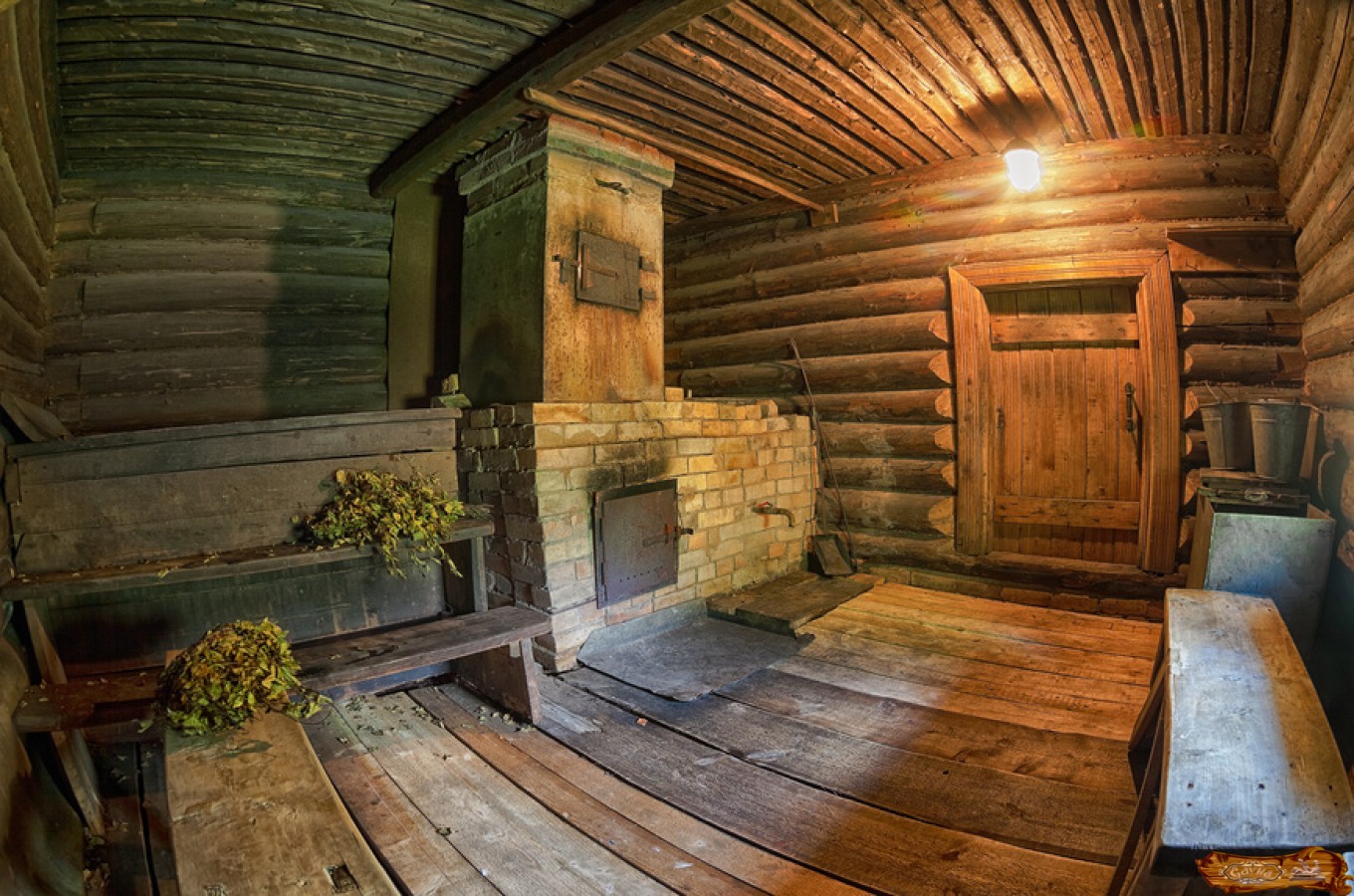

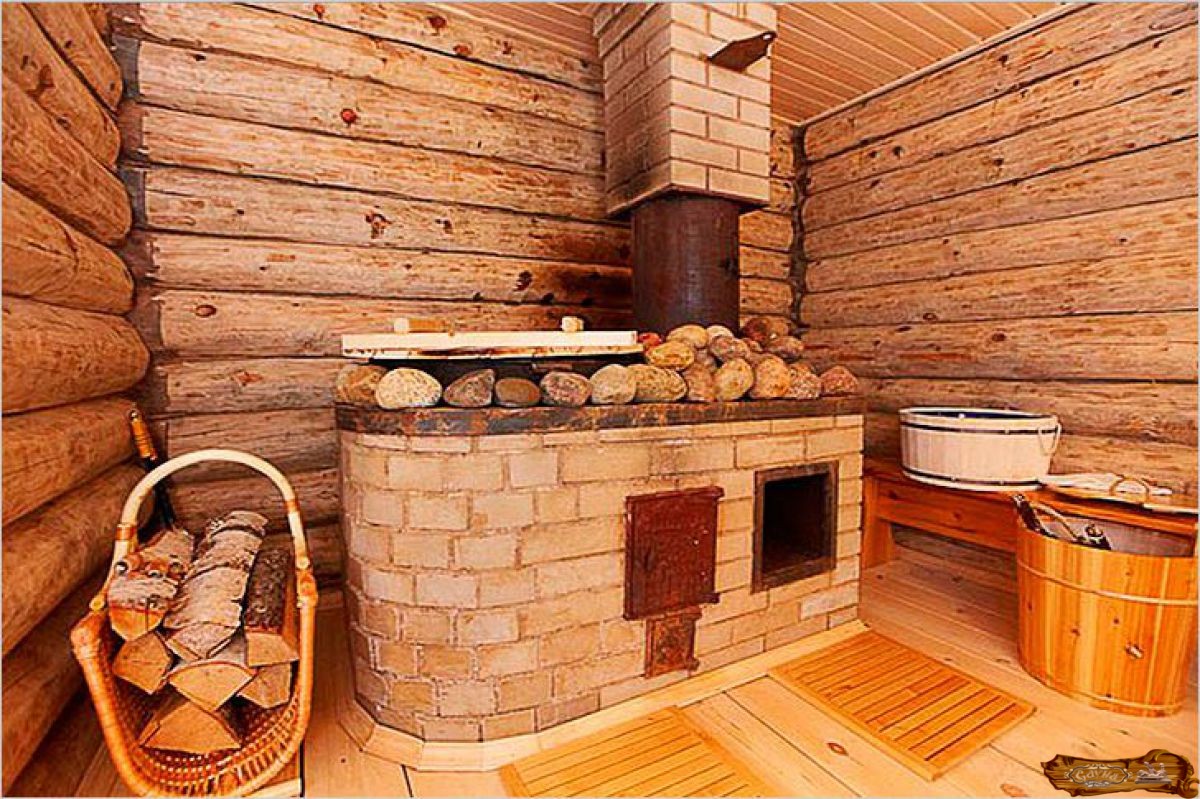

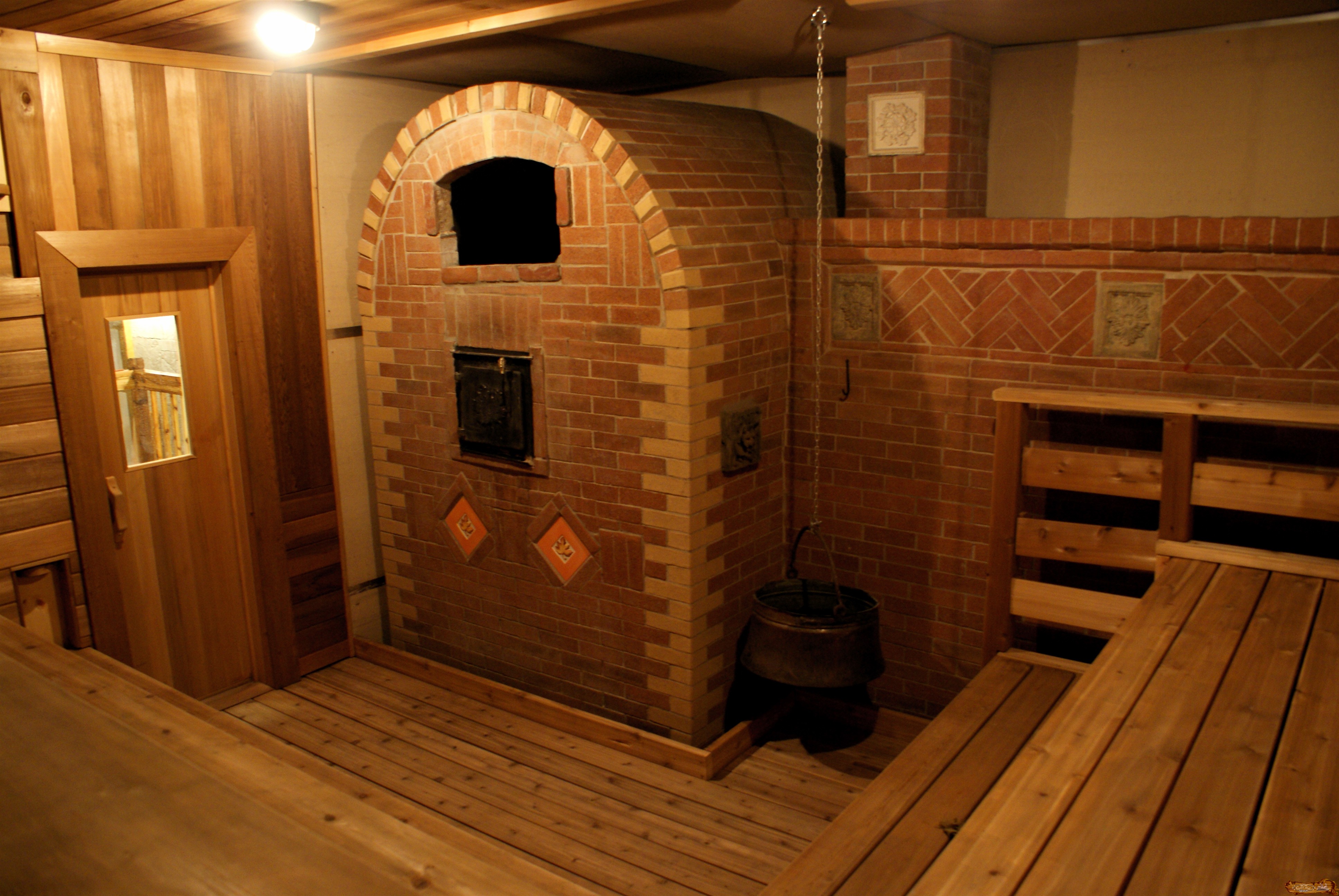

Настоящий ценитель русской бани предпочтет, конечно, кирпичную печь, она долго держит тепло, с её помощью воздух в бани создается более влажным. Эти характеристики благотворно влияют на здоровье человека, что, несомненно, является преимуществом русской бани. Такую печь растопить дровами до нужной температуры – дело хлопотное и займет оно от 3 часов до суток. Она требует серьезного, регулярного ухода, ее надо чистить каждый год, перебирать, промазывать хотя бы раз в 2-3 года, для этого тоже нужен специалист и немалые деньги. Также необходим основательный запас дров.

Металлическая же печь быстро нагревается до красноты и быстро остывает, выделяет жесткое инфракрасное излучение, сильно сушит воздух. Она доступна для приобретения по цене от 10000 до 100000 рублей. Но дешевые варианты недолговечны, а дорогие не каждый себе может позволить, да и не факт, что они удовлетворят всем вашим требованиям. Сделать металлическую печь для бани можно и своими руками, главное, уметь обращаться со сварочным аппаратом или иметь в друзьях профессионального сварщика. Приобрести материал для её изготовления не проблема, можно сделать это даже в местах скупки металлолома.

Самодельные печи разнообразны в своей конструкции и зависят от размеров бани, фантазии, возможностей и главное, от предпочтений хозяина. В финской бане температура воздуха достигает 85 градусов, а влажность воздуха небольшая – от 5 до 15%. В русской традиционной бане температура воздуха должна держаться 55-65 градусов, а влажность воздуха – до 60%. Вот от этого и будут зависеть конструктивные особенности этих изделий для бани.

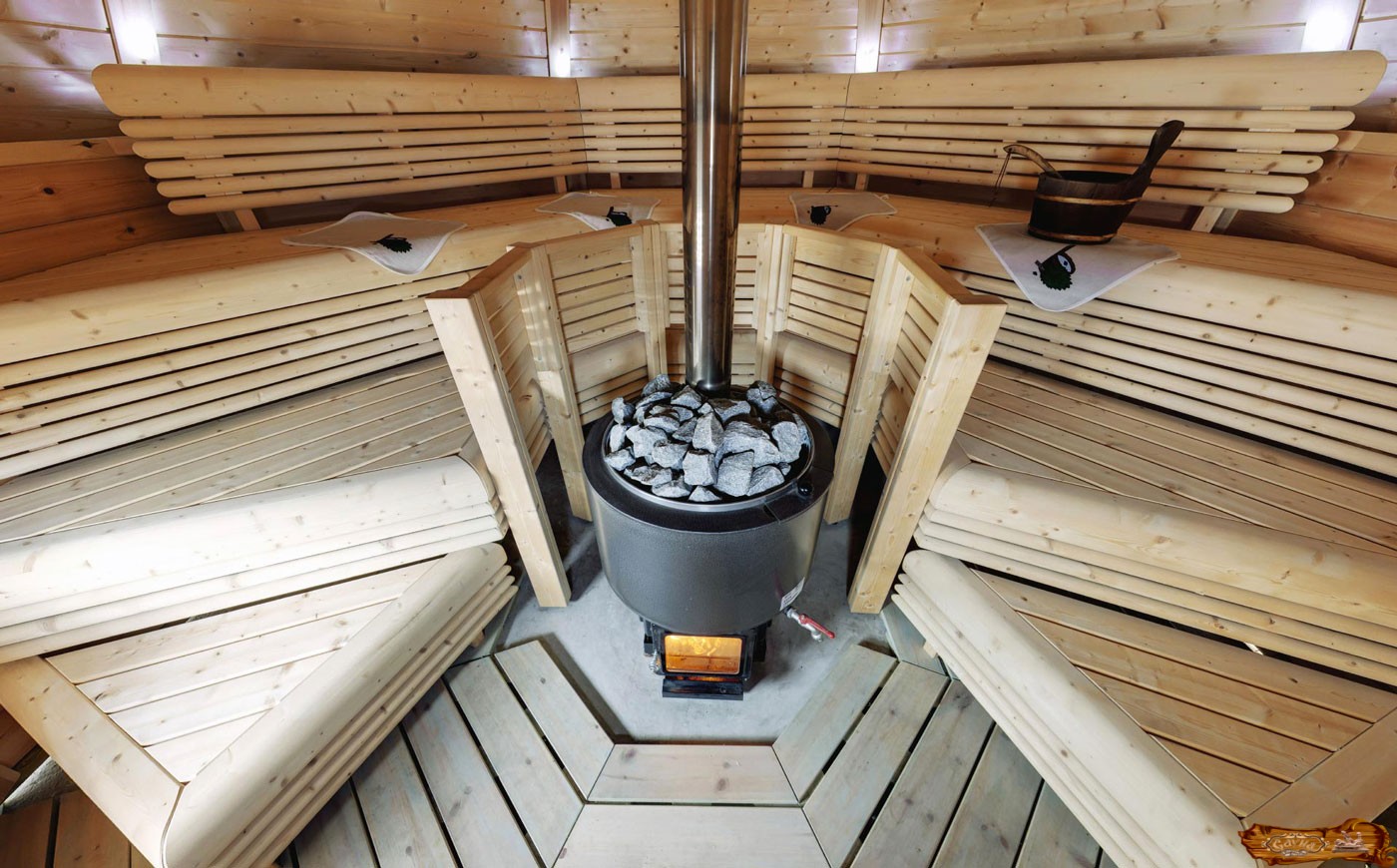

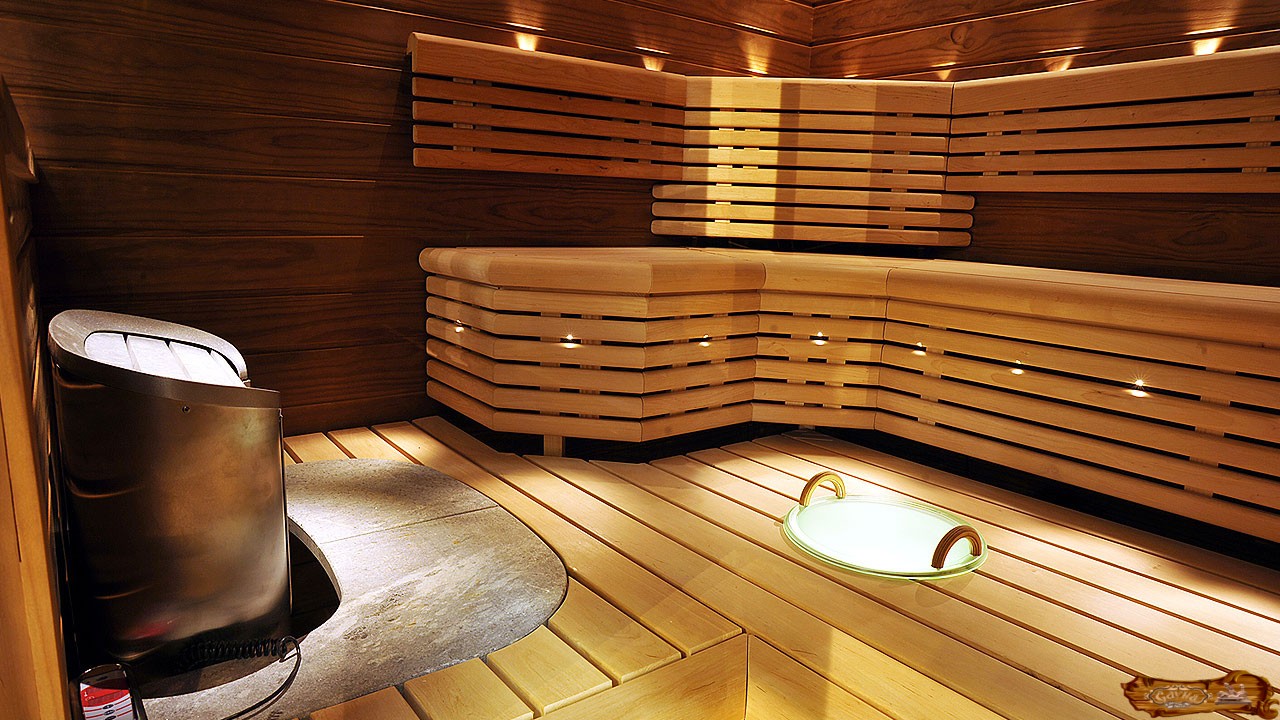

В финской бане для оптимального прогрева помещения нужна большая топочная часть, которая прогревает окружающий её воздух. Для такой печи каменку делать необязательно, а если ее и делают, то маленькую и не закрытую, ведь пара в такую баню много не надо.

В русской бане печь, напротив, должна производить как бы туман температурой 150 градусов. Получить такой эффект можно с помощью камней, накалённых не менее чем до 500 градусов, желательно в закрытой большой каменке, устроенной сверху топки.

Какой результат необходимо получить от печки из металла:

• быстрота прогревания парилки;
• дольше поддерживать тепло в печи и бане – это поможет добиться увеличения размеров топки и (или) создание каменки, устроенной внутри или снаружи печи;
• экономия место в парной;
• безопасность.

Виды конструкции

Сам топливный агрегат из-за больших температурных нагрузок изготавливается из жаростойкого сырья с хорошей теплоотдачей: толстостенной стали, жаростойкого (шамотного) кирпича, камня.

Самодельные печи из железа для бани можно разделить по конструктивным особенностям.

• Топочный корпус располагается вертикально или горизонтально к полу;

Печь двухкамерная с вертикальной загрузкой дров, каменка расположена в корпусе печи.Печь с тремя отсеками и горизонтальной загрузкой дров, каменка и бак для воды расположены над топкой рядом:

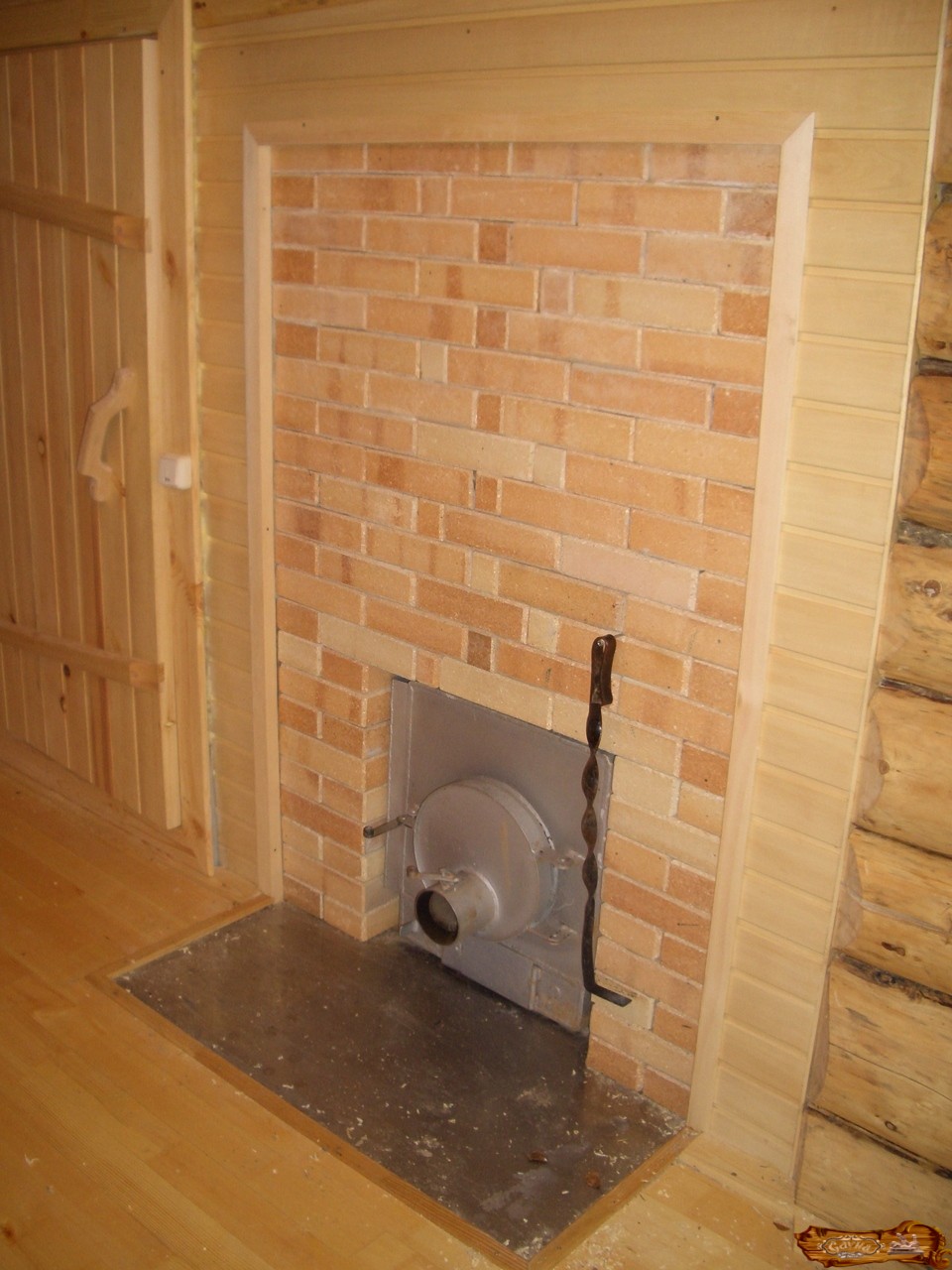

• металлические печи с дверцей топки, вынесенной в предбанник или находящейся в парной;
• с каменкой, расположенной внутри или сверху печи;
• печка, имеющая водяной бак или без него.

Печь с вертикальной топкой занимает меньше места в парной, но и дрова прогорают быстрее, так как пламя захватывает весь объем топки. Для поддержания постоянной температуры воздуха в парилке придется чаще подбрасывать дрова, что, конечно, совсем не доставляет комфорта. В топке, расположенной горизонтально, для сгорания топлива понадобится больше времени, правда, и занимает такая печка больше места в парилке, поэтому топку лучше вынести в предбанник. Растапливаемые из предбанника печи занимают меньше места в парной, топку можно сделать длиннее, что позволит дольше прогорать дровам и в парной будет чище. Располагаемая таким образом печь отопит и парную, и предбанник, но чтобы подбросить дров, придется выходить из парилки.

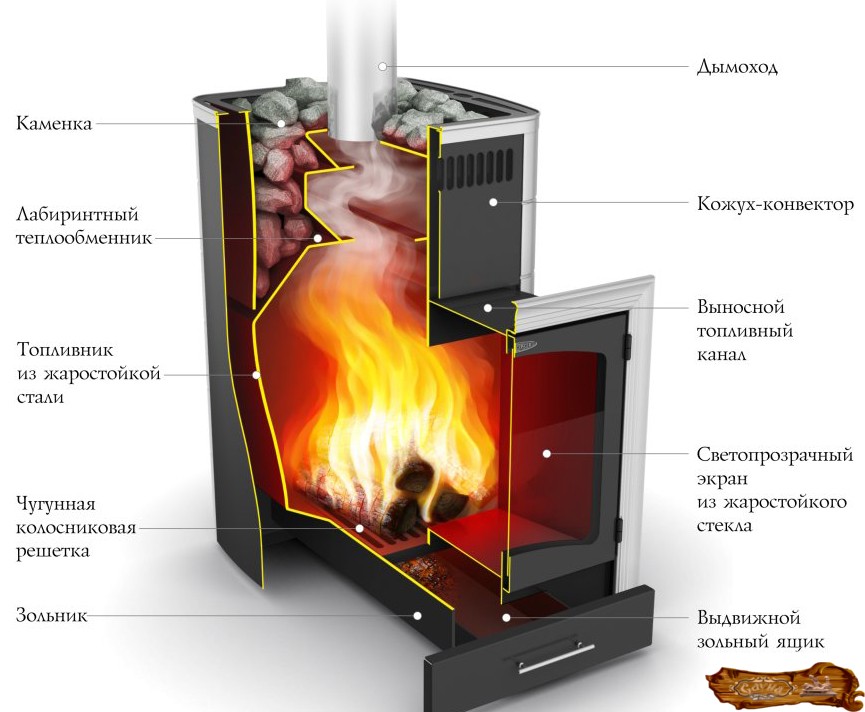

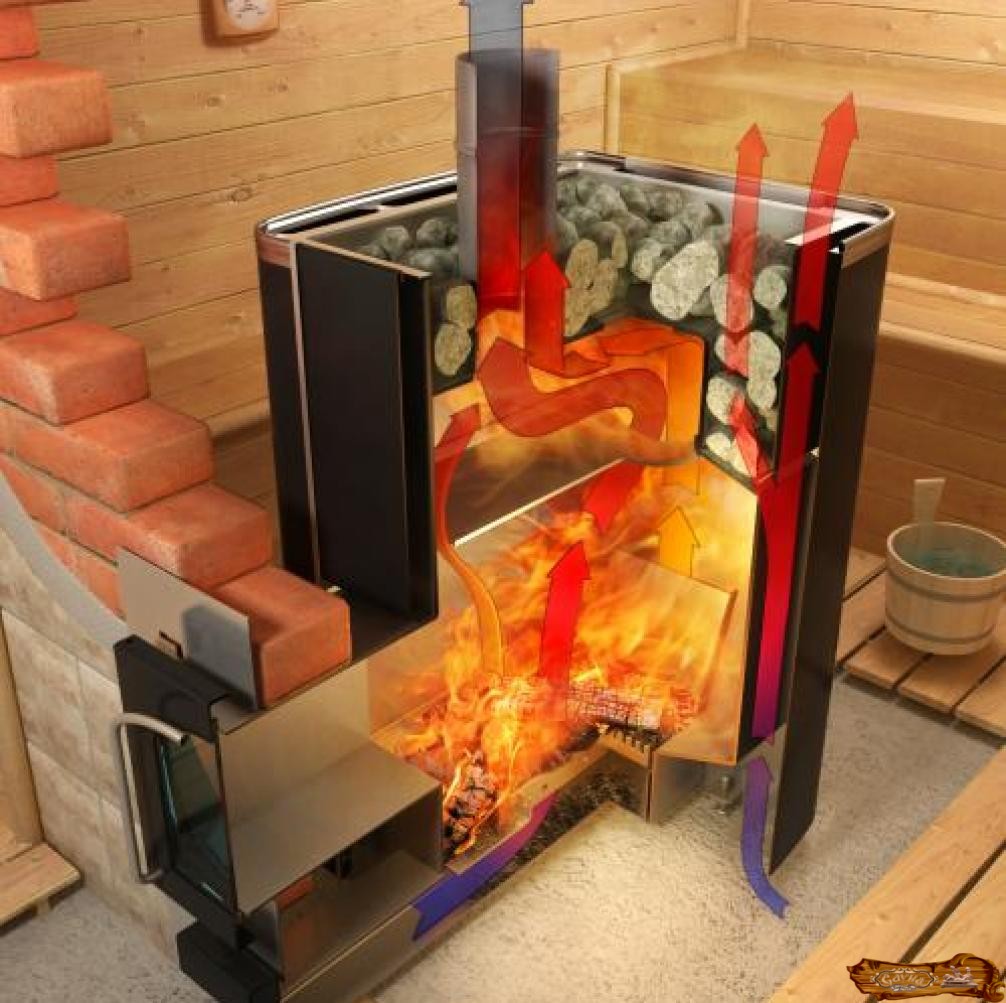

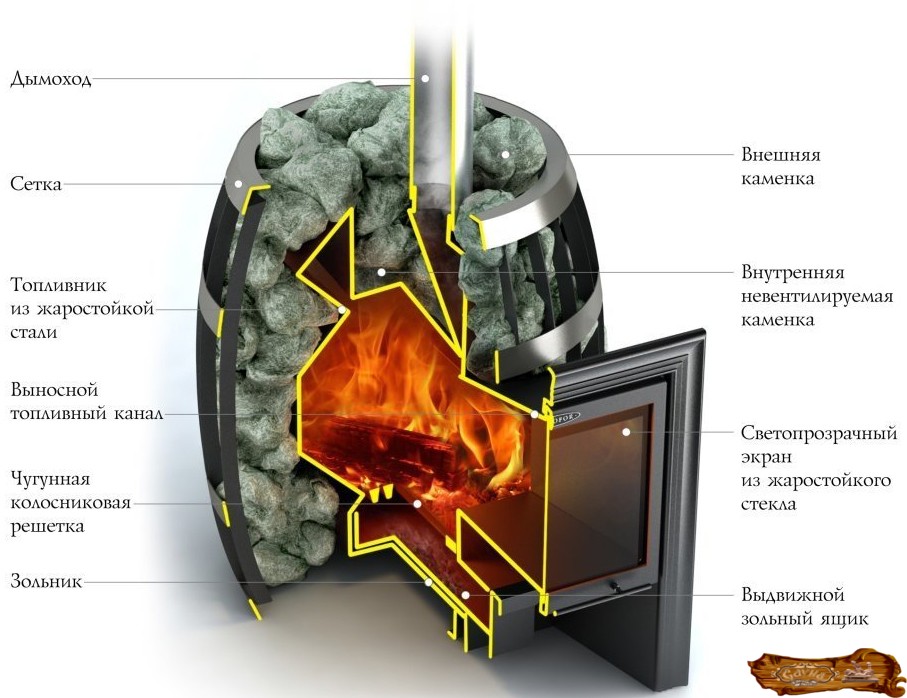

Чтобы разобраться в том, что представляет собой печь с внутренней или наружной каменкой, надо разобраться, что же такое каменка. Это отсек из металла или крупной сетки, в который загружаются камни. Каменки бывают открытые или закрытые. Объем отсека определяется самим хозяином исходя из размера помещения, печи и его желания – больше объем камней, больше получается пара. Важно, чтобы печь могла прогреть камни до нужной температуры, для парной 14 кв. м достаточно каменки размером 30х40х30 см. Для обслуживания закрытой каменки надо предусмотреть в верхней части отсека для камней люк, через который вы могли бы достать его дна.

Рассмотрим самые доступные в изготовлении варианты банных печек, выполненных из металла:

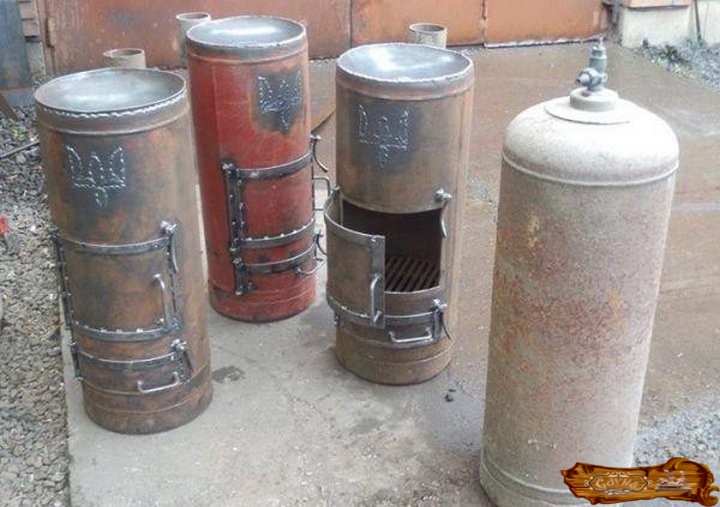

• с расположенной горизонтально топкой, отапливаемой в парной (выполненной из старого газового баллона);
• с каменкой и дверцей топки, расположенной в предбаннике (изготовленной из 530 мм трубы);
• с котлом, расположенным вертикально, и тремя отсеками;
• печь, обложенная шамотным кирпичом внутри топки или красным снаружи;
• в форме сапога, изготовленного из листового железа с каменкой, расположенной в дымоходе, и водяным баком из нержавейки.

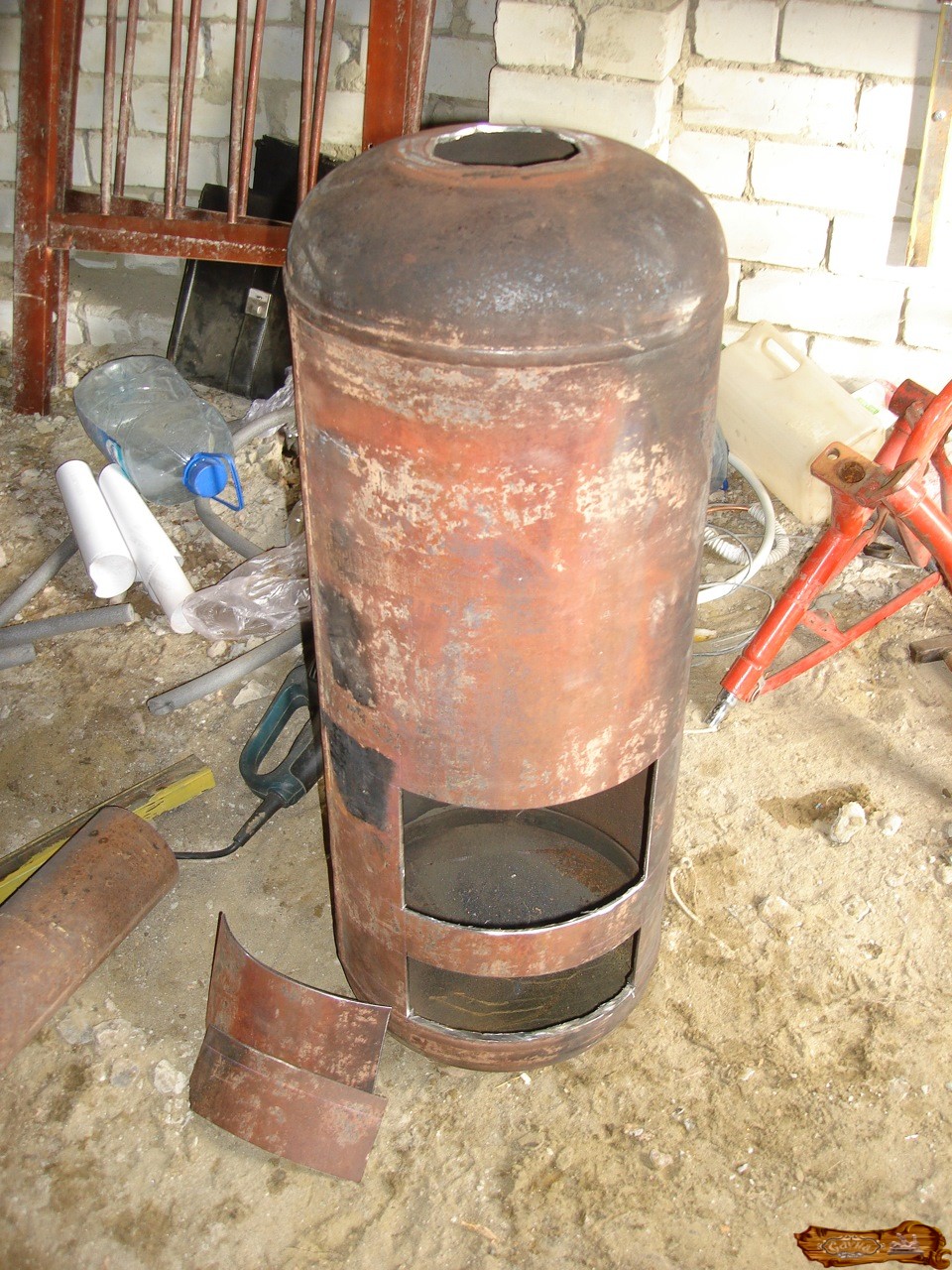

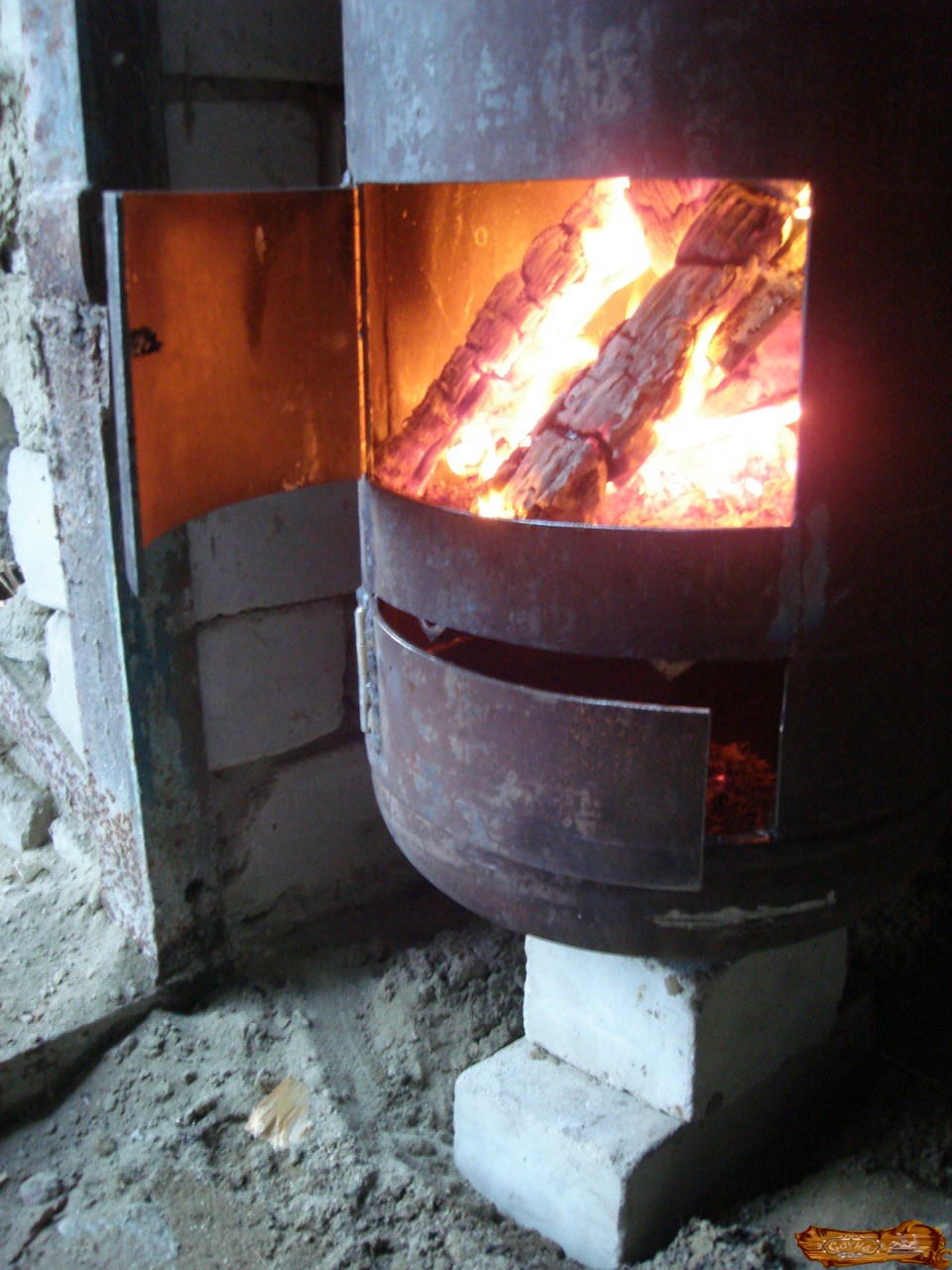

Для превращения ненужного баллона диаметром 500 мм в небольшую мобильную с горизонтальной топкой печь для бани, понадобятся ещё обрезки металлопроката. Устройство второй печи отличается от первой лишь в наличии незакрытой каменки и дровяного топочного отсека, выходящего в соседнее помещение. Третья печь представляет собой котел, в котором три отсека: топка для дров, каменка, расположенная внутри, бак для подогрева воды, изготовленный из нержавейки.

Большие ценители русской бани понимают, что трудно натопив каменку до создания легкого пара, сохранить температуру в помещении не более 70 градусов. Добиться нужного эффекта, исключив температурный перегрев парной можно, облицевав металлическую печь жаропрочным материалом. Стены в такой печи прогреваются не сильно, основной жар идет на обогрев наполнителя каменки, но эта конструкция несет в себе повышенную пожарную опасность из-за высокой температуры в дымоходе. Уменьшить эту опасность можно, устроив вокруг дымохода каменку и (или) бак для воды. Снаружи обложить печь проще, но тогда быстро прогорают металлические стенки. Замедлить этот процесс можно, используя более толстый металл или оставив зазор между облицовкой и металлической печью.

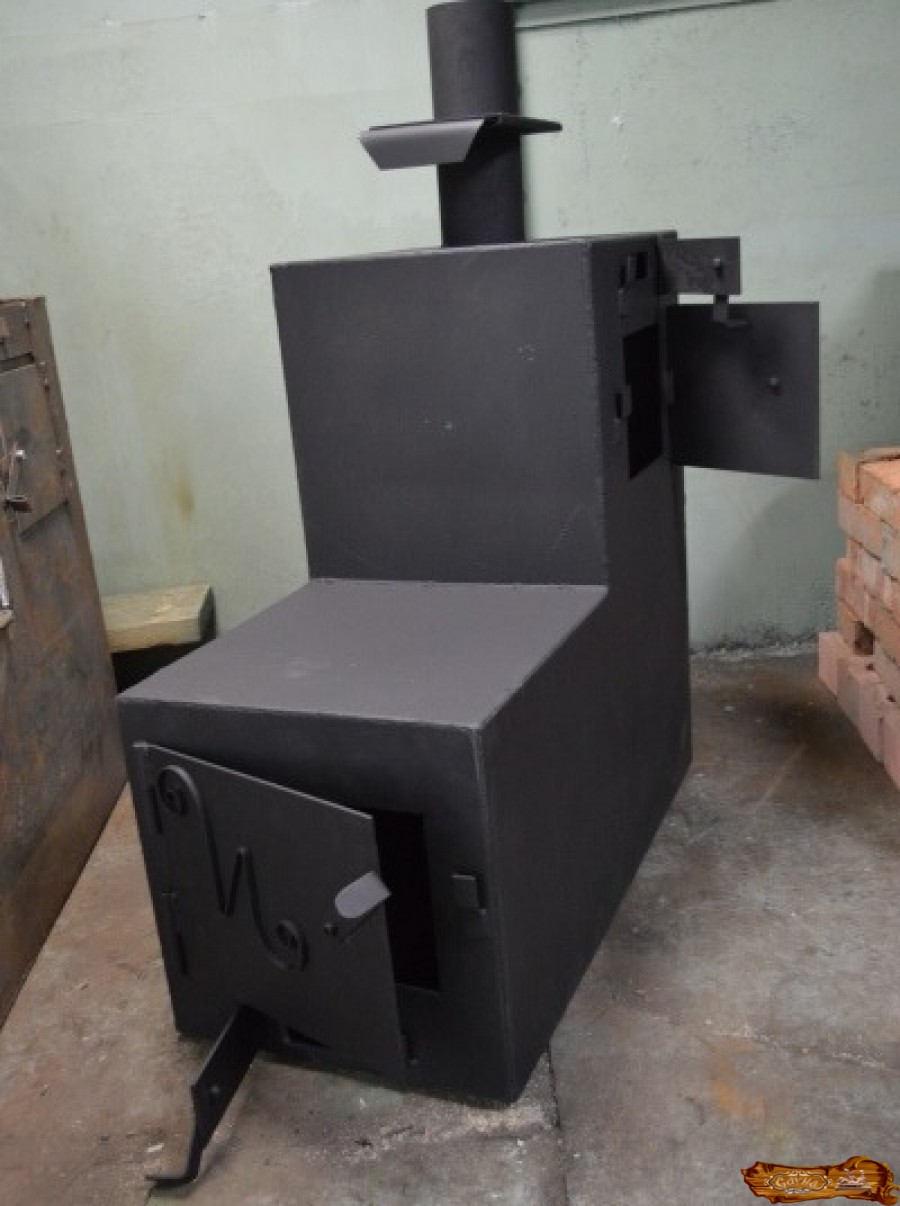

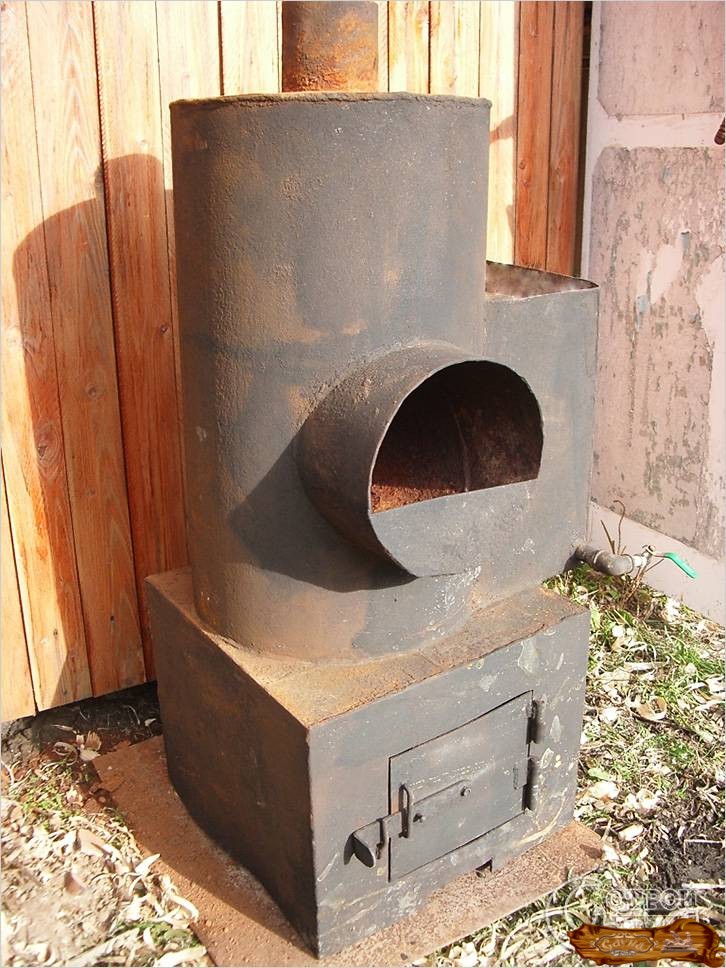

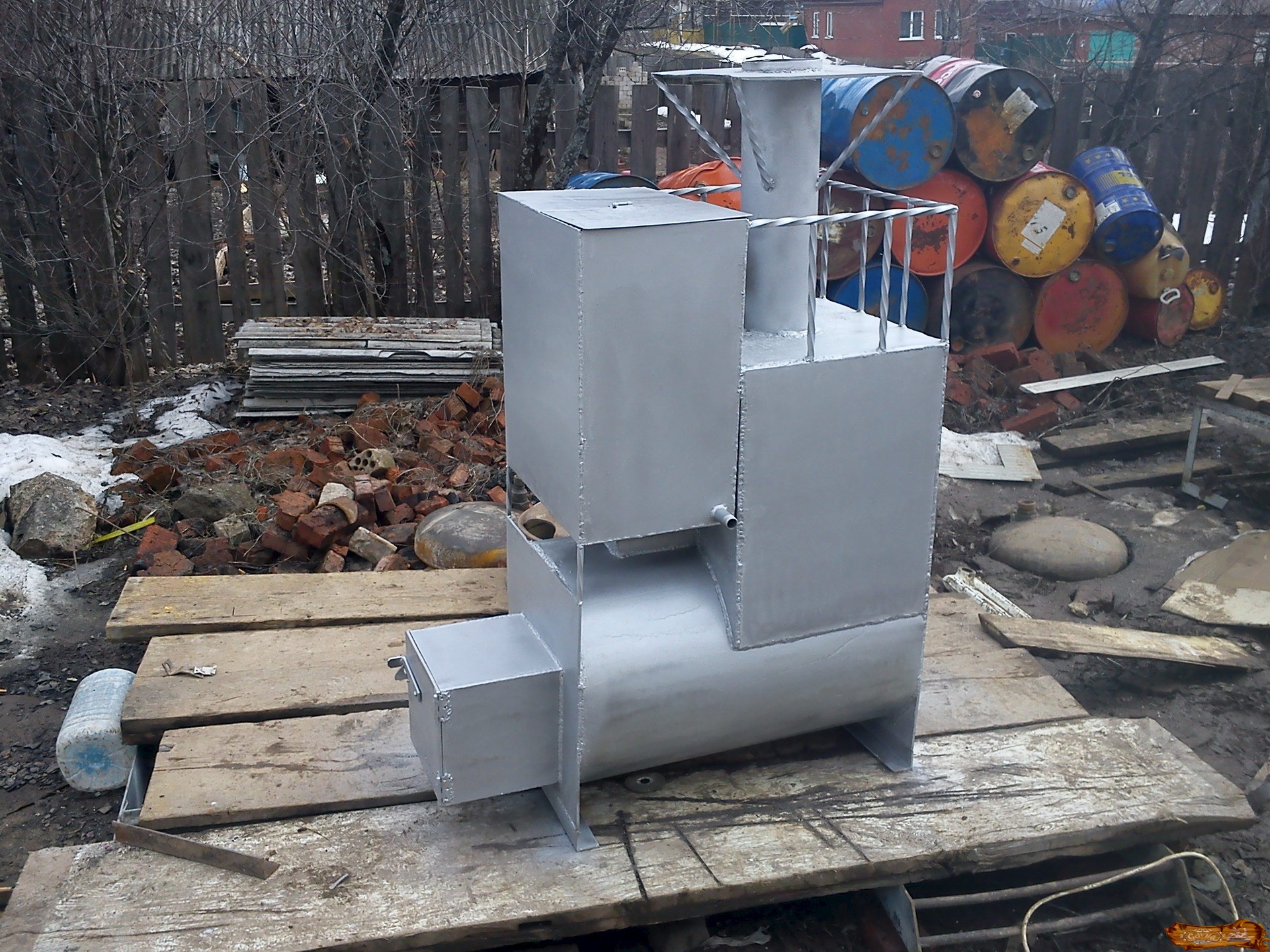

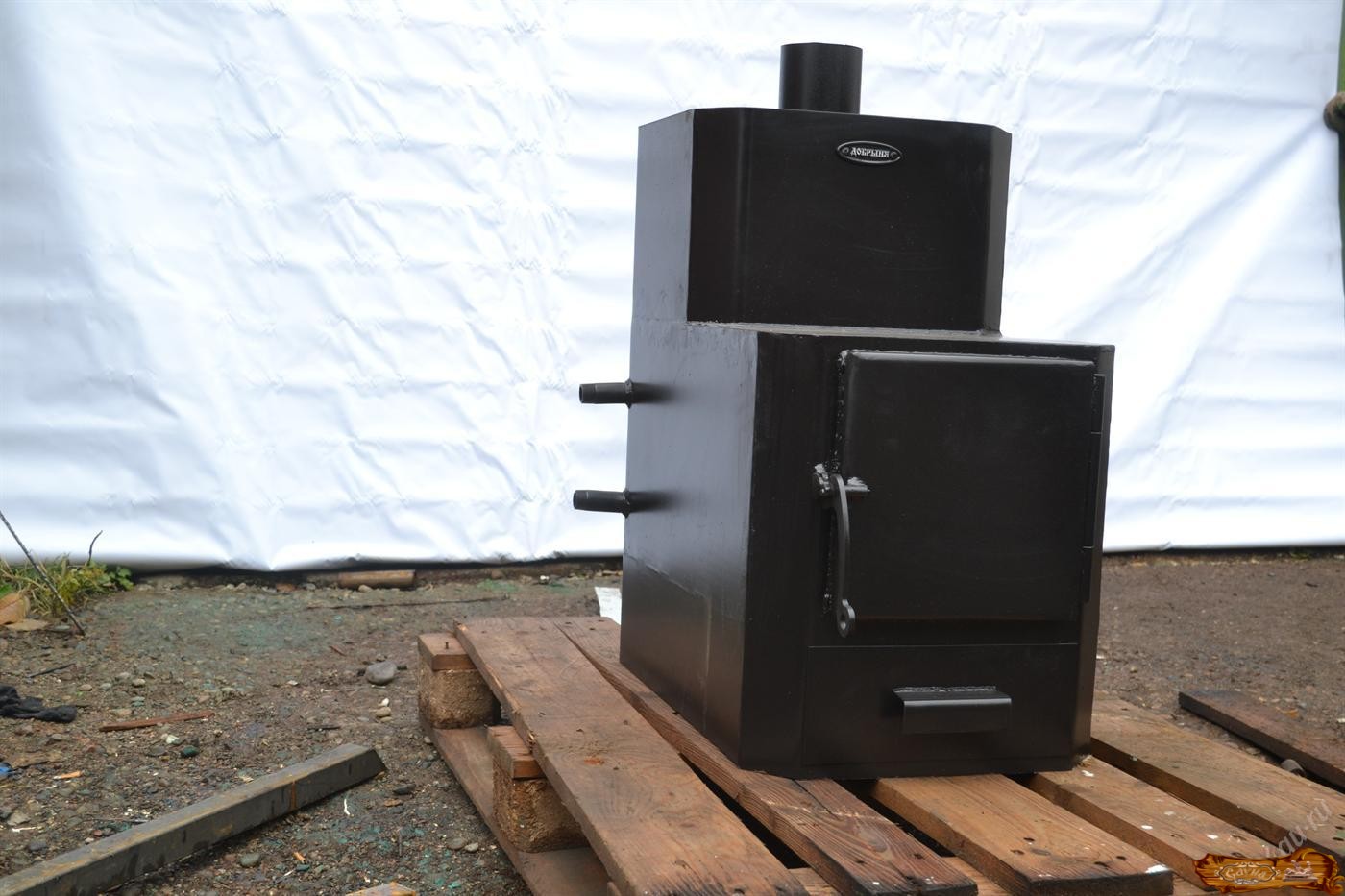

В конструкции печки в форме сапога тоже три секции, но топка горизонтального вида, каменка расположена в самом дымоходе, что исключает температурную потерю дымохода и позволяет тем самым обогреть до 24 квадратных метров. В данной конструкции выход дыма задерживается каменкой, как бы обволакивая её, этим согревает камни и не дает теплу сразу улетучиться. Это и уменьшает время нагрева помещения до максимальной температуры, позволяя длительное время сохранять тепло, и, соответственно, экономит дрова.

Теплообменник, выполненный из стали нержавеющей с врезанными вставками для подсоединения шлангов или трубок с помощью хомутов: Внутренняя отделка бани обычно состоит из деревянных элементов, а печь прогревается до высоких температур. Чтобы обеспечить безопасность людей, находящихся в парилке, от ожогов и предотвратить возгорание, печь надо прикрыть.

Способы защиты деревянных элементов и людей:

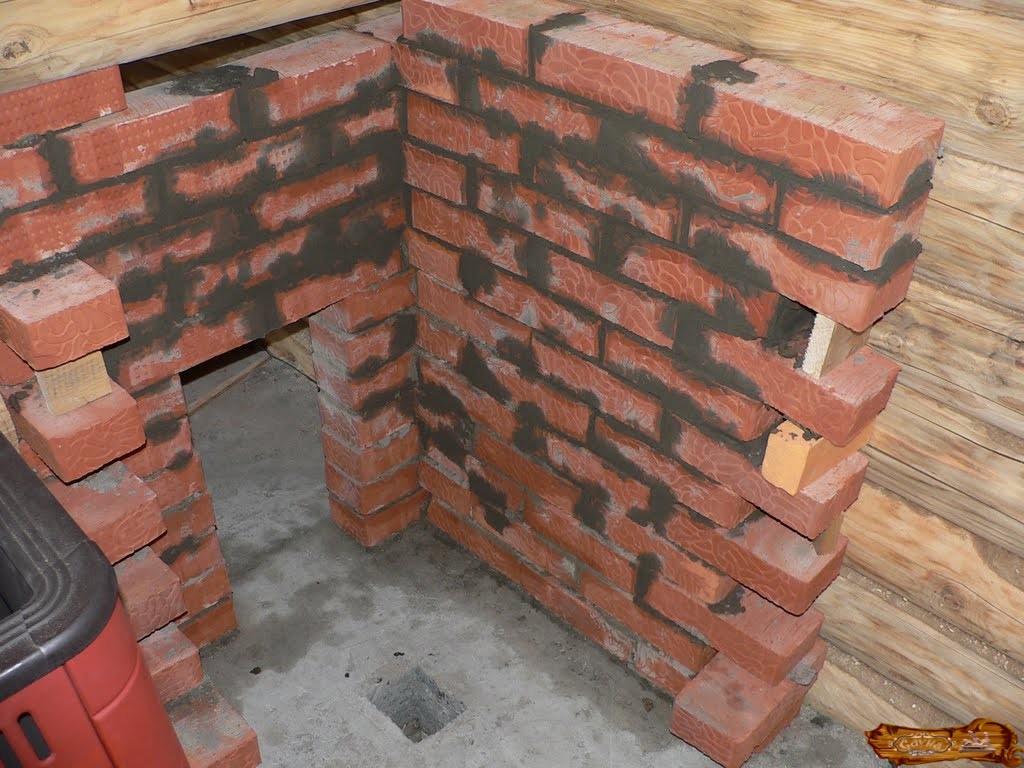

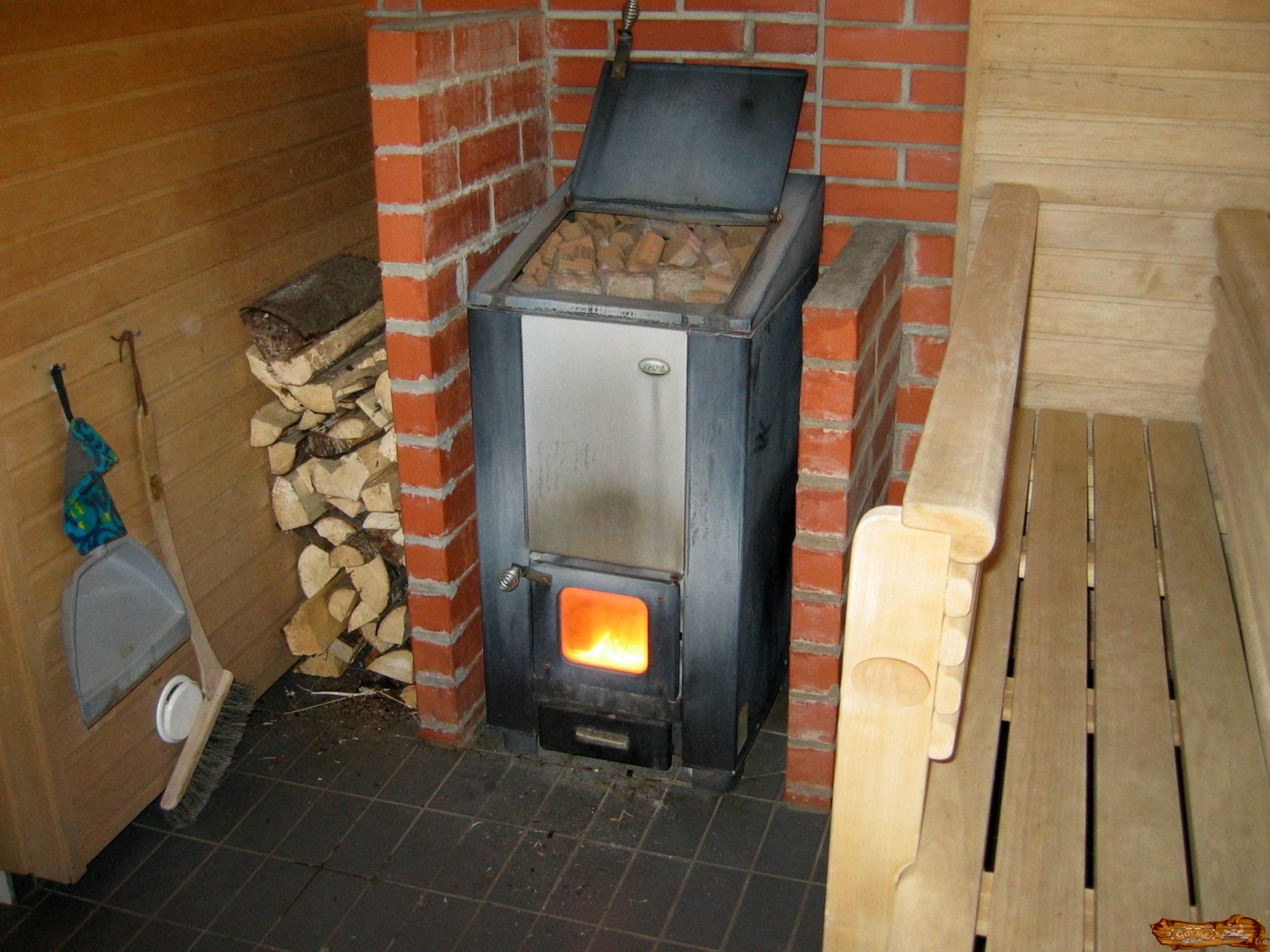

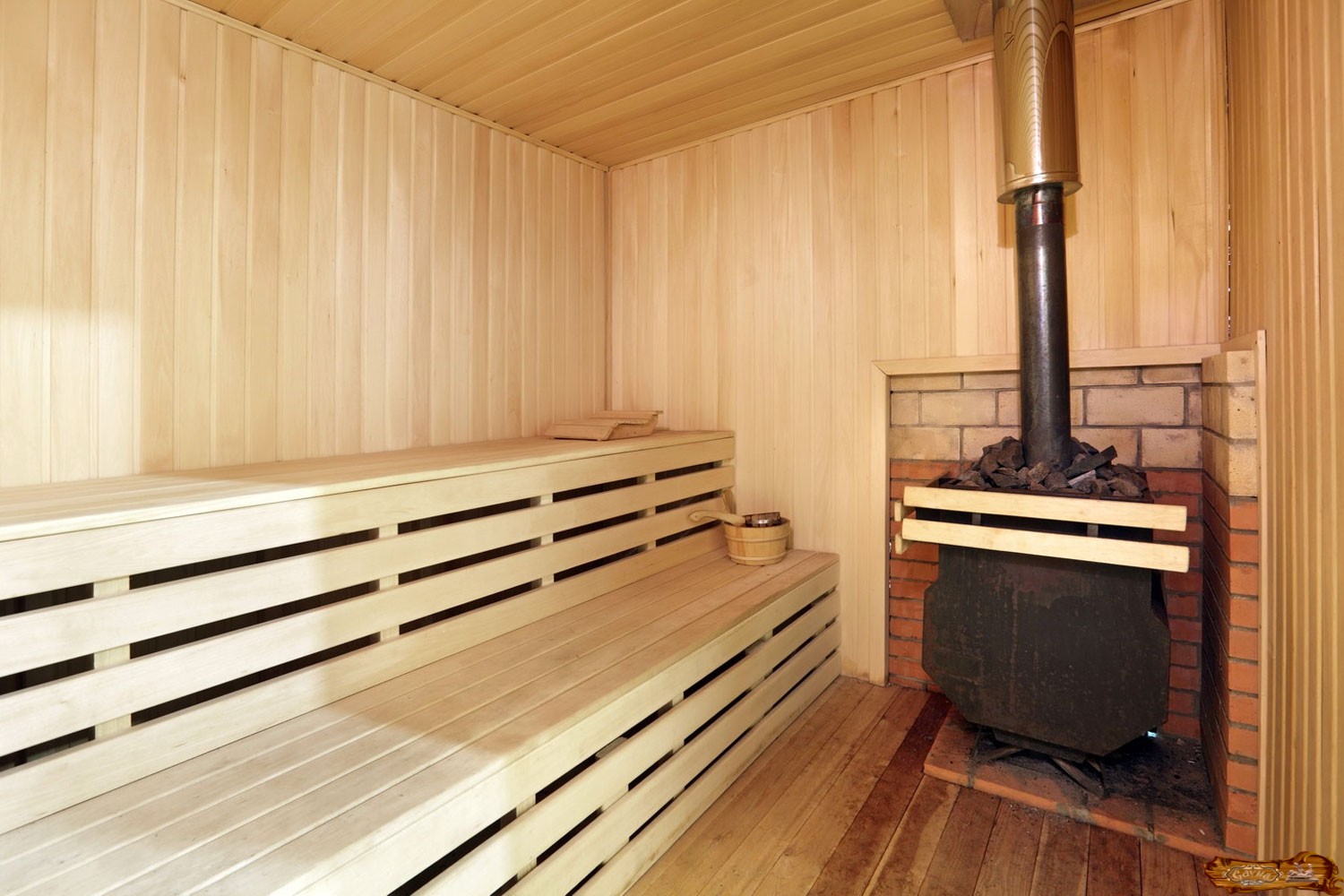

• сделать с трех сторон кладку из кирпича, отделив печь от деревянных элементов;

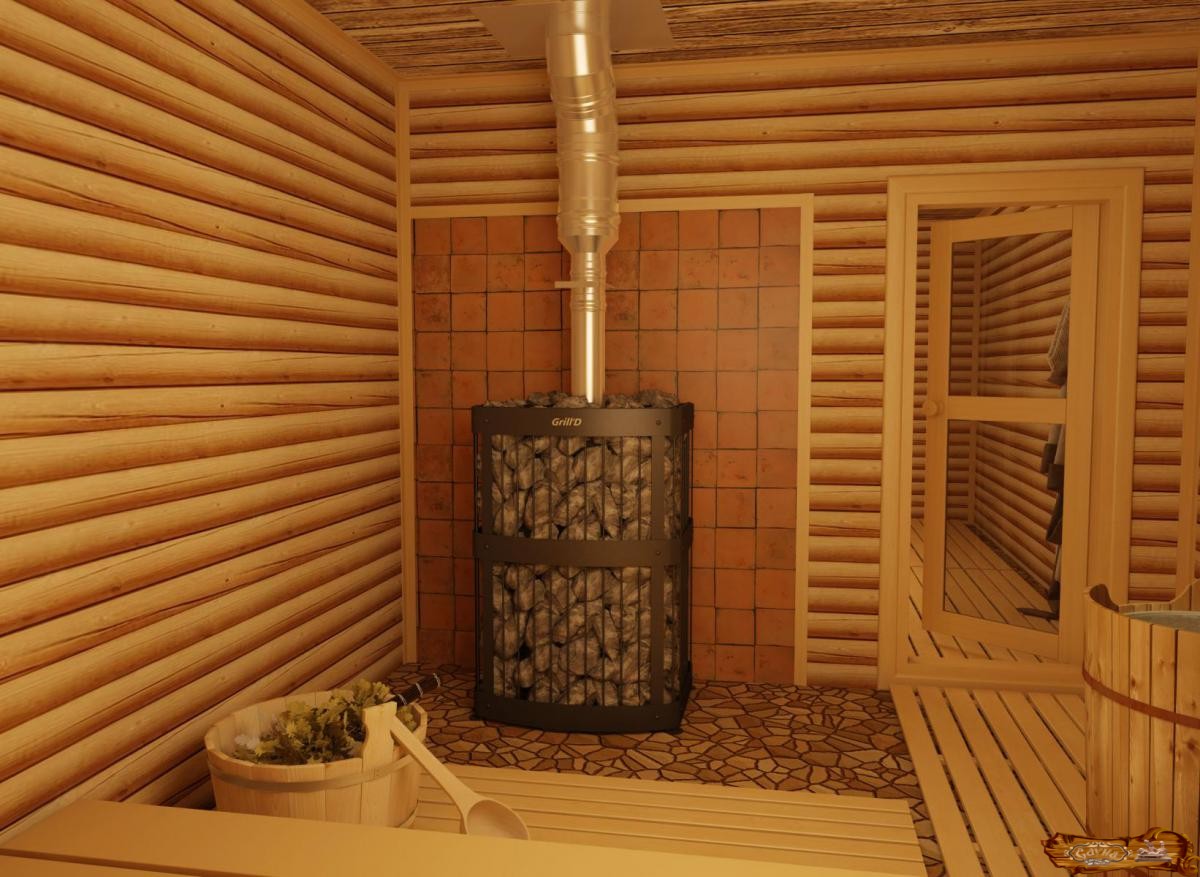

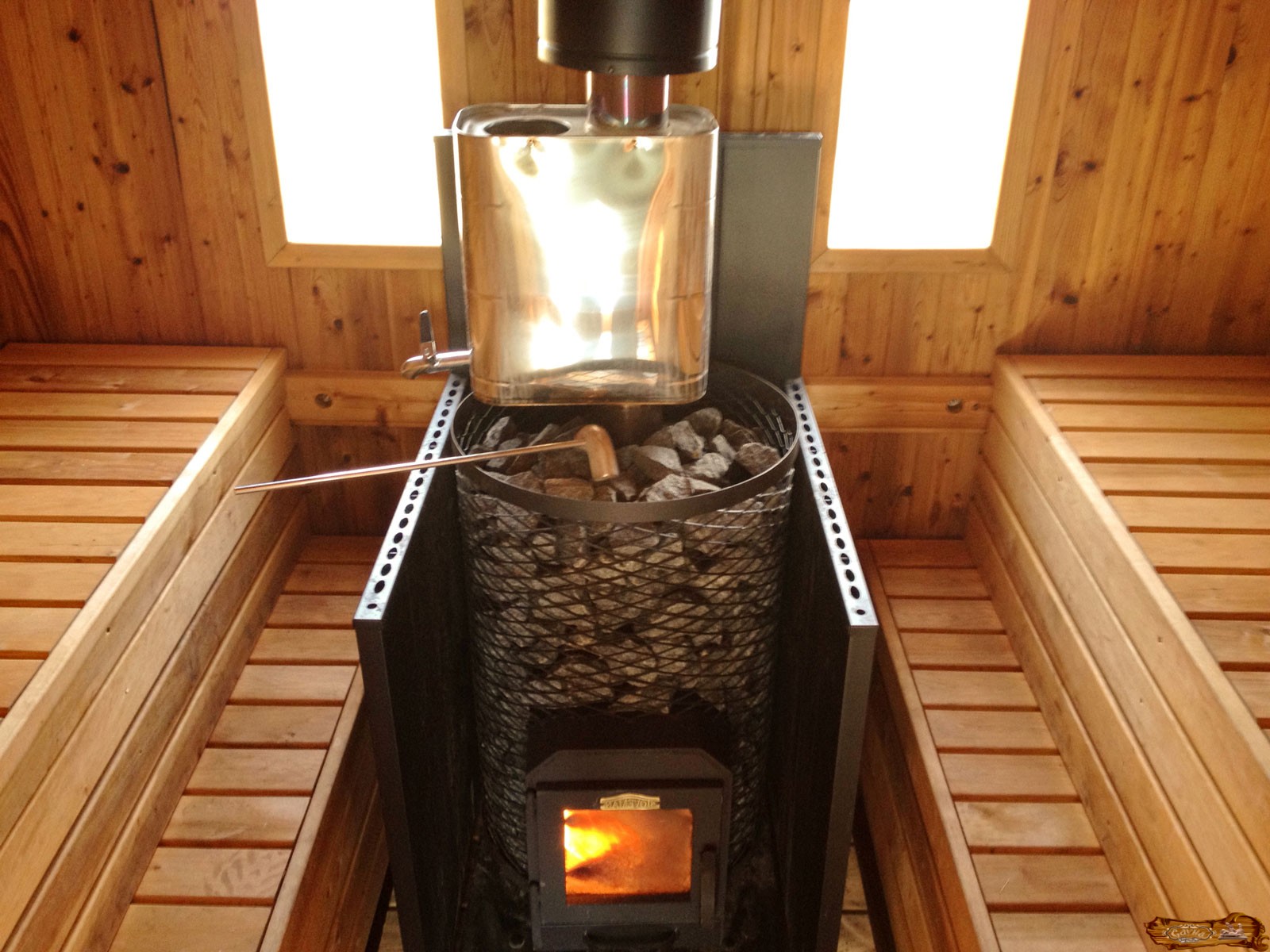

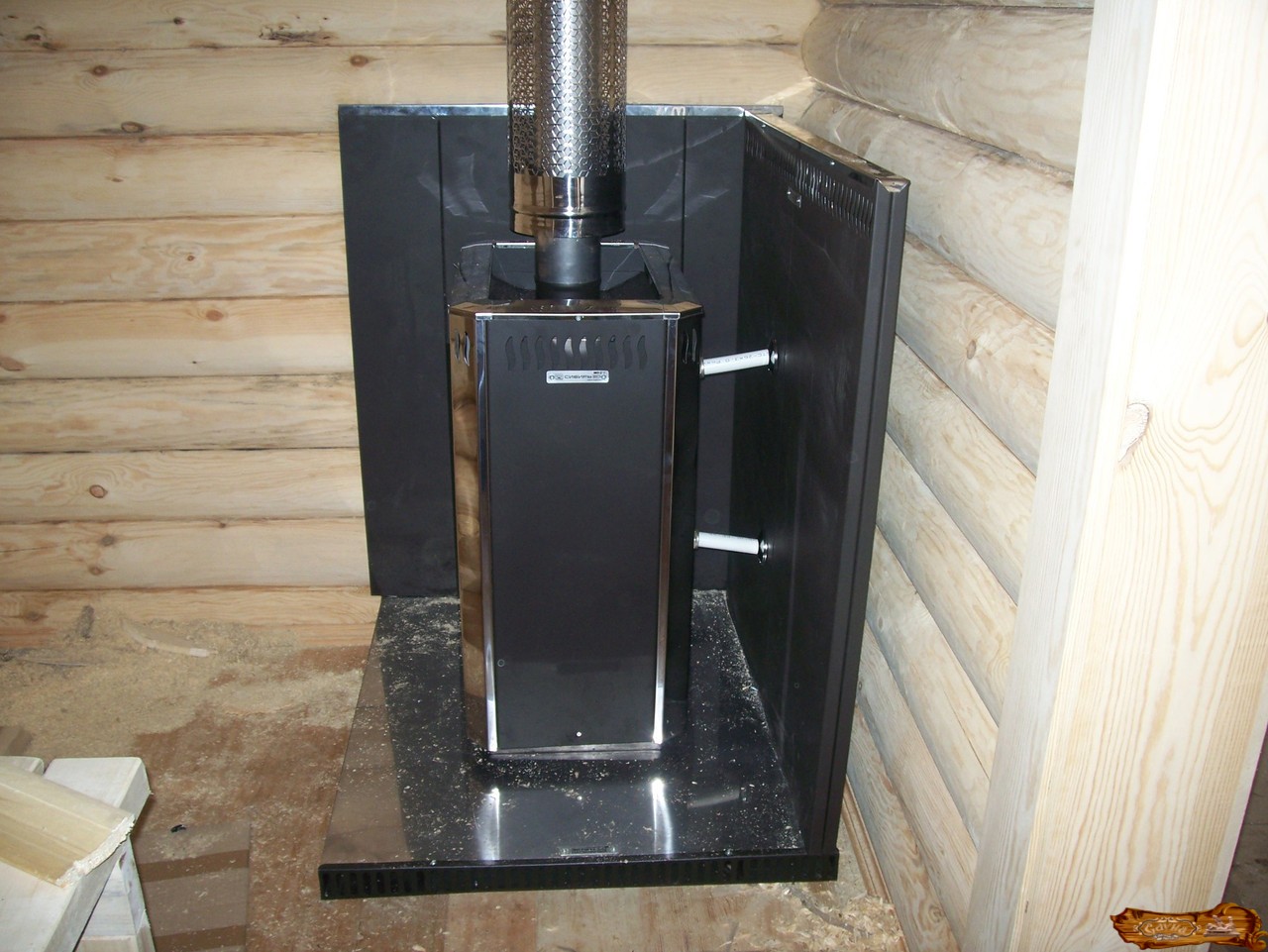

• обшить печь каркасом из тонкой нержавеющей стали с отверстиями, улучшающими воздухообмен.

Схемы и размеры

Покупка готовых колосников и дверок ускорят и упростят процесс изготовления печи, но тогда отверстия в ней должны соответствовать их размерам. Изготовленные своими руками детали будут нужного вам размера. Простейший метод изготовления печи – использовать баллон после газа.

Чертеж изготовления такой печи из старого баллона

Изготовить печку, используя трубу в качестве корпуса тоже несложно, так как воздушный поток, обтекая стены корпуса, улучшает теплоотдачу. Корпус практически без швов надежней, служить будет гораздо дольше, да и очищать круглую топку удобней. Для расчета длины выносной топки надо знать толщину смежной с парной стенки.

Чертежи металлической печки с корпусом, сделанным из 530 мм трубы, дверца топки расположена в смежной комнате:

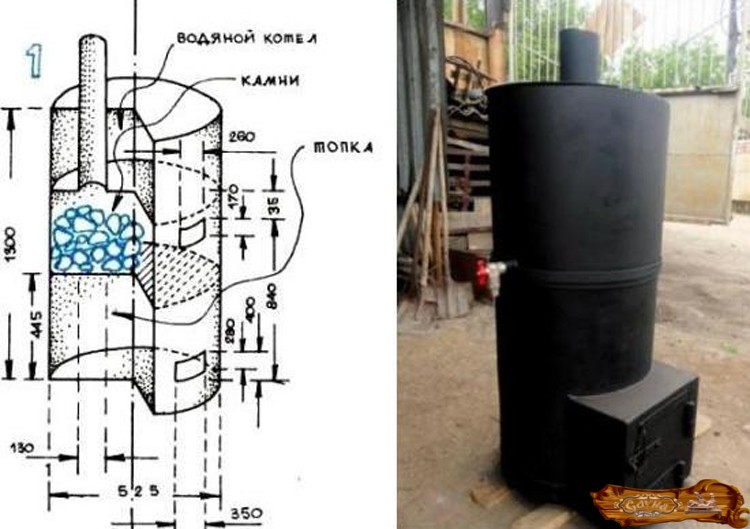

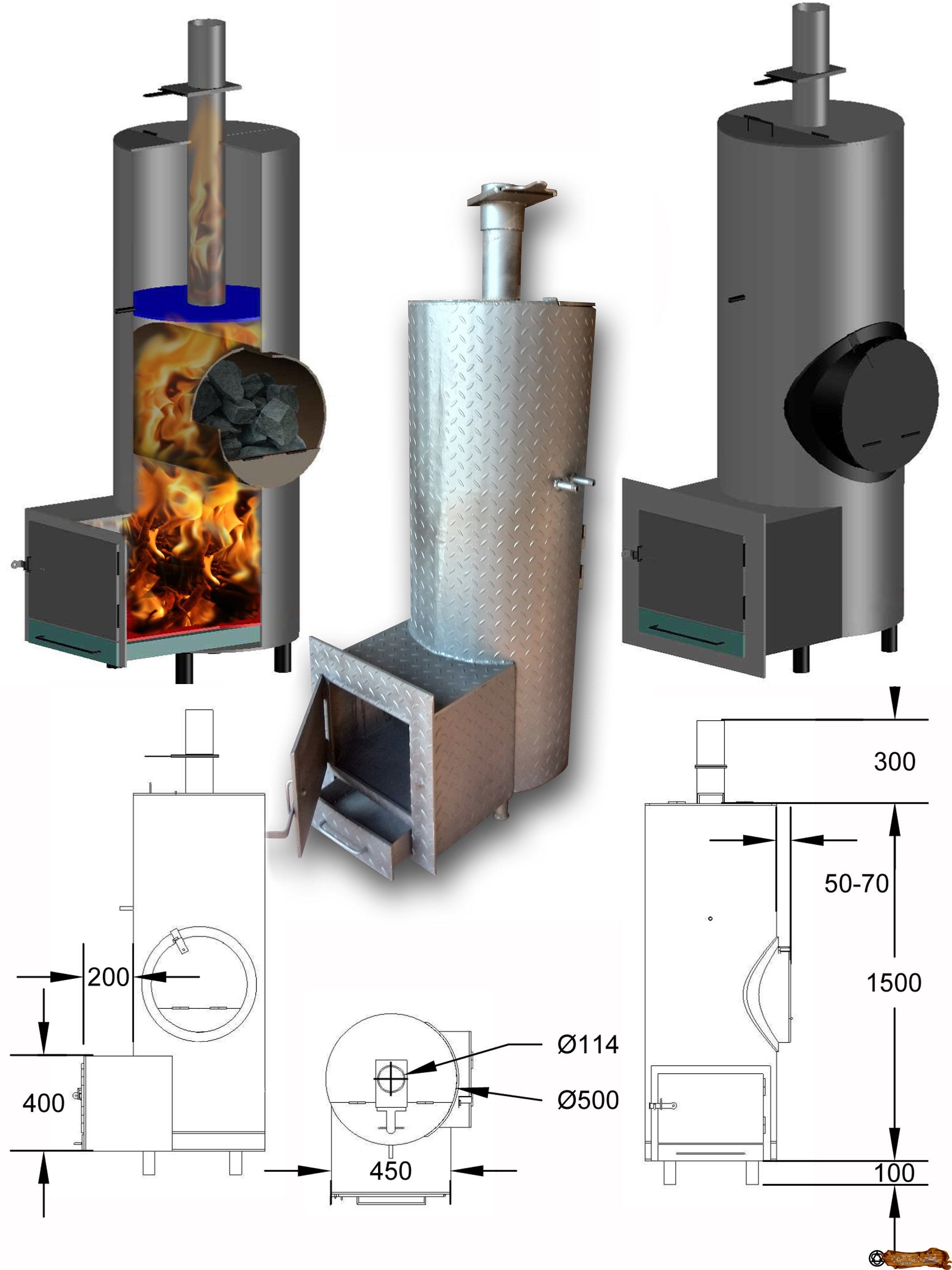

Печь с вертикально расположенным котлом «три в одном» также изготавливается из 530 мм трубы. Отличие этой печки от прежних вариантов не только в расположении относительно пола. В ней находятся три секции: топка, каменка и водяной бак, расположенные вертикально, одна над другой. Топка нагревает камни, а от них нагревается вода. В обогреве камней и воды используется температура дымохода, он находится внутри каменки и водяного бака. Объемы камер можно менять по своему усмотрению, но вы должны понимать, что при увеличении размера топки реже надо будет подкладывать дрова, так как гореть они будут дольше по времени. Большая каменка будет дольше прогреваться и больше времени сохранять в себе температуру.

Чертеж с размерами вертикальной печи с тремя камерами

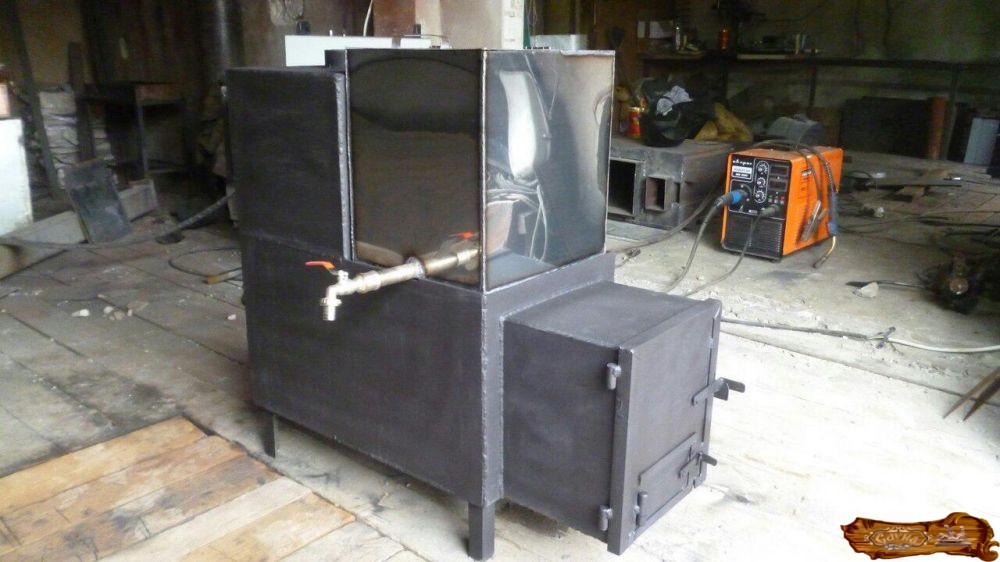

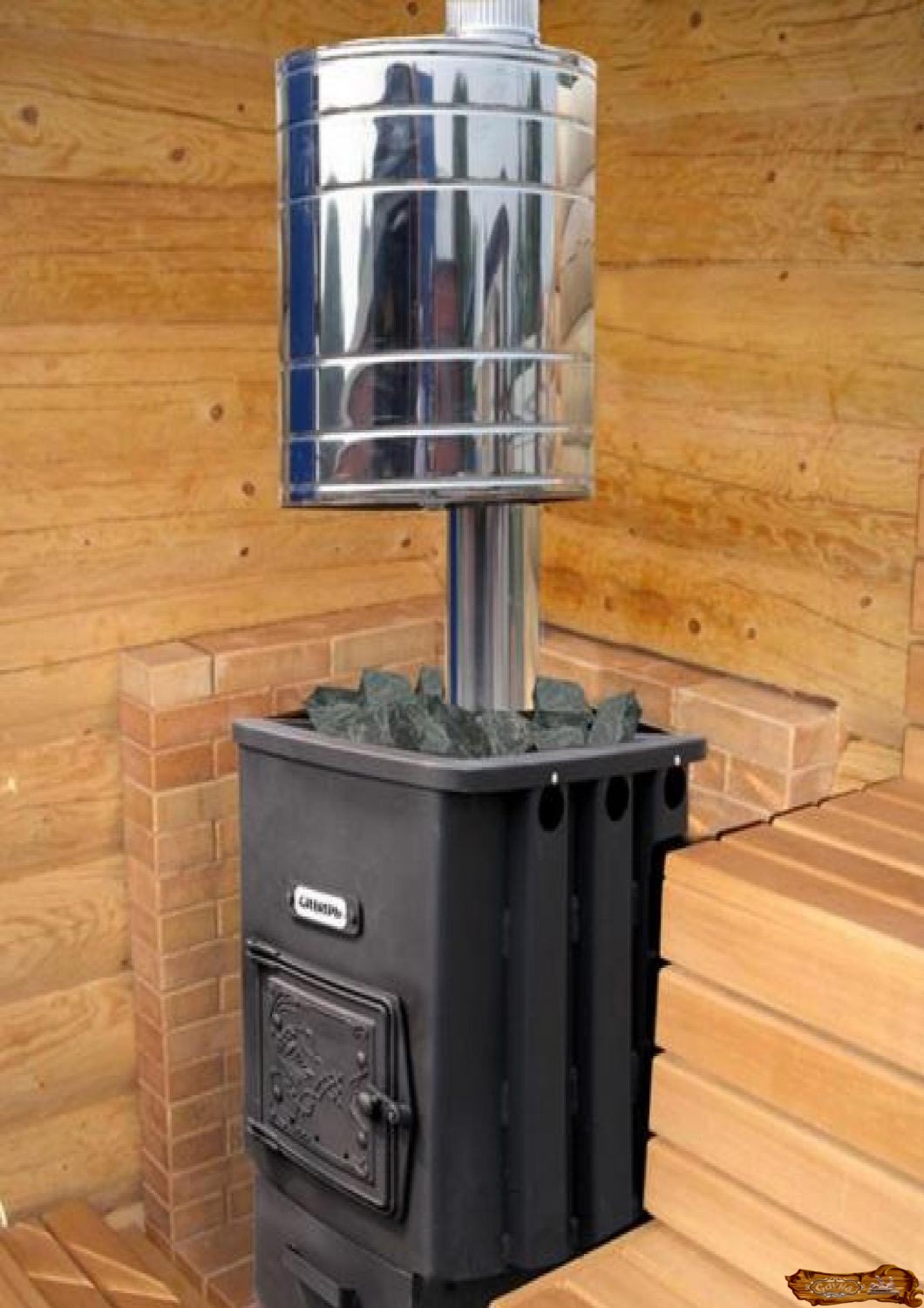

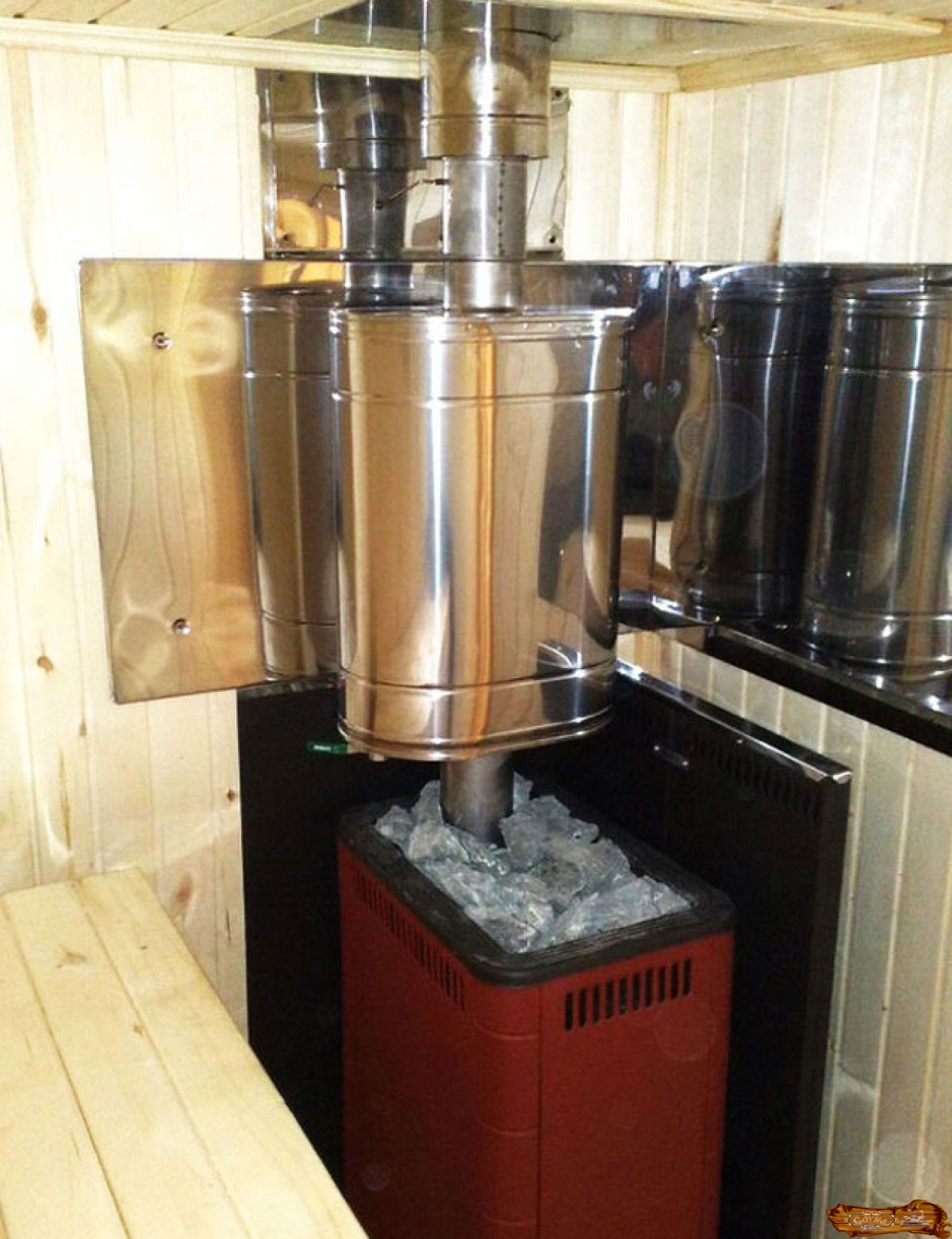

К печам первых двух вариантов можно сверху установить бак для воды и каменку, только рядом, а не друг над другом. Так что количество, размер камер в вашей печки будут зависеть от того, сколько и при какой температуре вы любите париться и сколько надо воды нужной температуры.

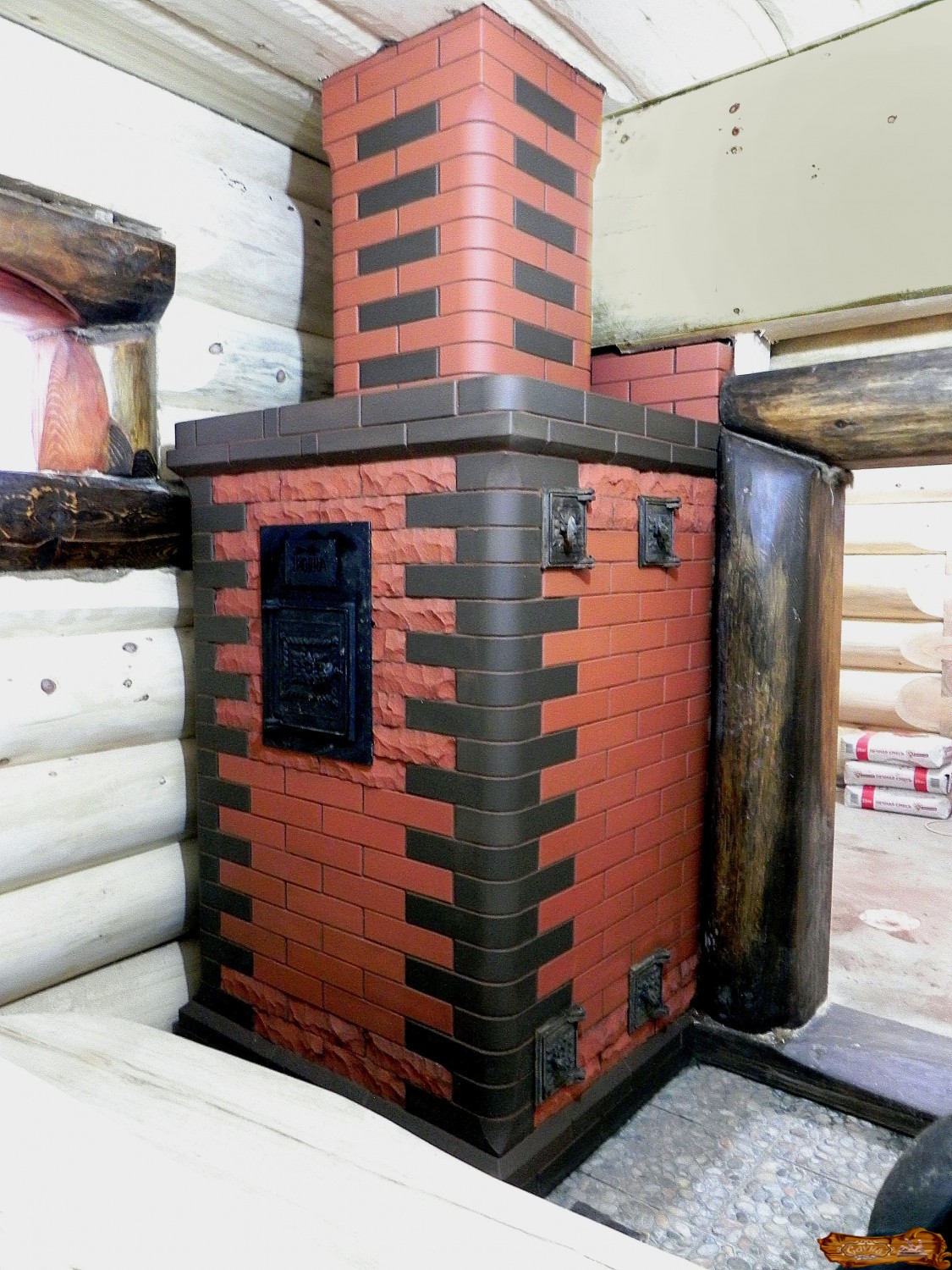

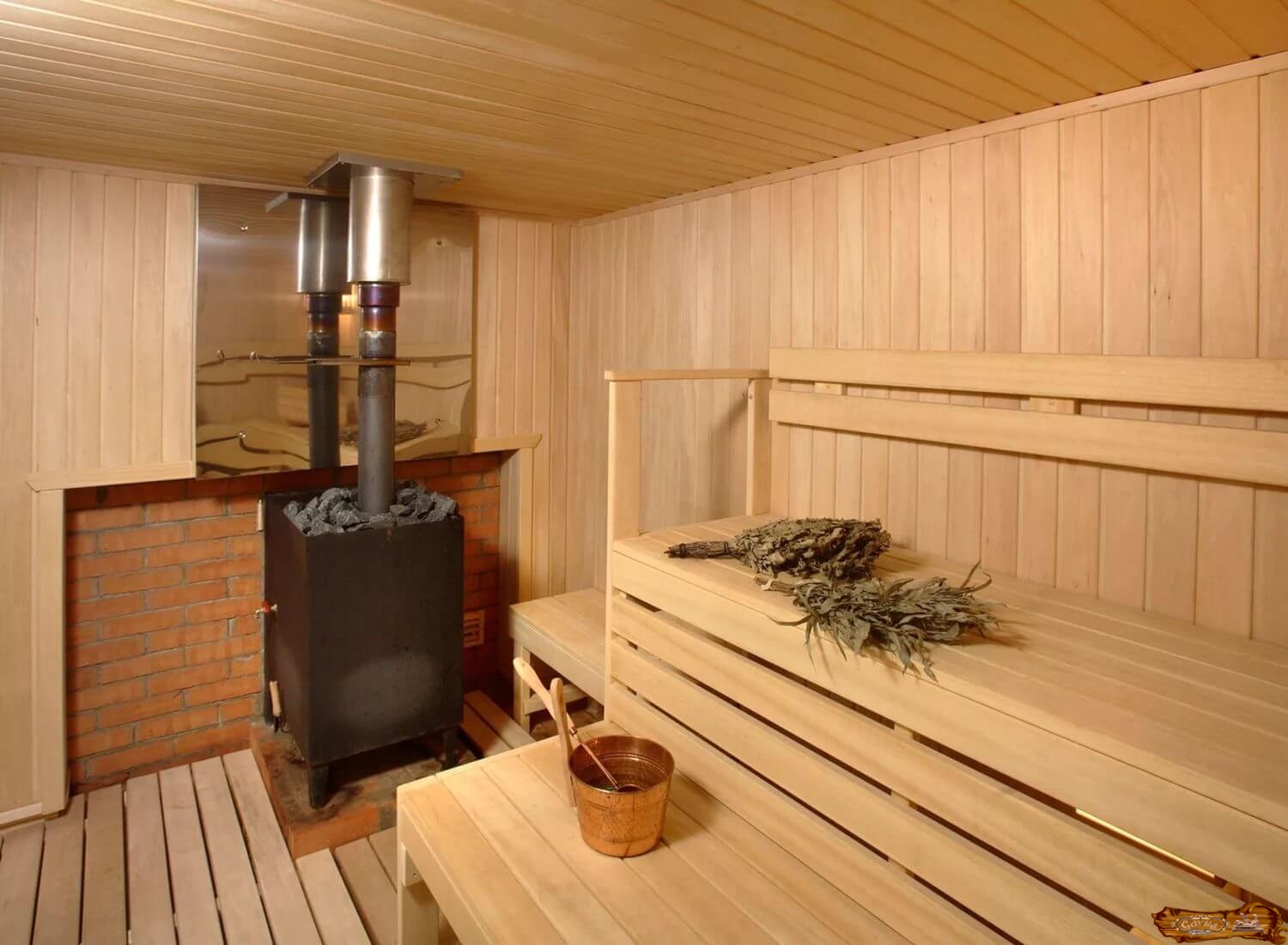

Корпус печи практически любой конструкции и размера можно снаружи обложить кирпичом, но проще, если она будет иметь простую конфигурацию. Главное, чтобы она была изготовлена из конструкционной или жаропрочной стали большой толщины. Внутреннюю часть любой топки можно выложить кирпичом, только это гораздо сложнее. Сразу предусмотрите топку большего размера с учетом кирпичной кладки и исключите повышенную пожарную опасность способом, о котором говорилось выше.

Печь для бани в форме сапога, также на ваше усмотрение может иметь нужные вам размеры как самой печи, так и её секций. Проект данной печки выполняется с помощью сварки деталей, вырезанных из железа листового (толщиной от 5 до 10 мм), водяным баком из нержавейки и каменкой, расположенной внутри дымохода.

Этапы изготовления

Инструкция изготовления простой печи из старого баллона:

• откручиваем вентиль с баллона обычным ключом нужного размера;
• наполняем баллон водой, чтобы вытеснить оставшийся газ и избежать взрыва;

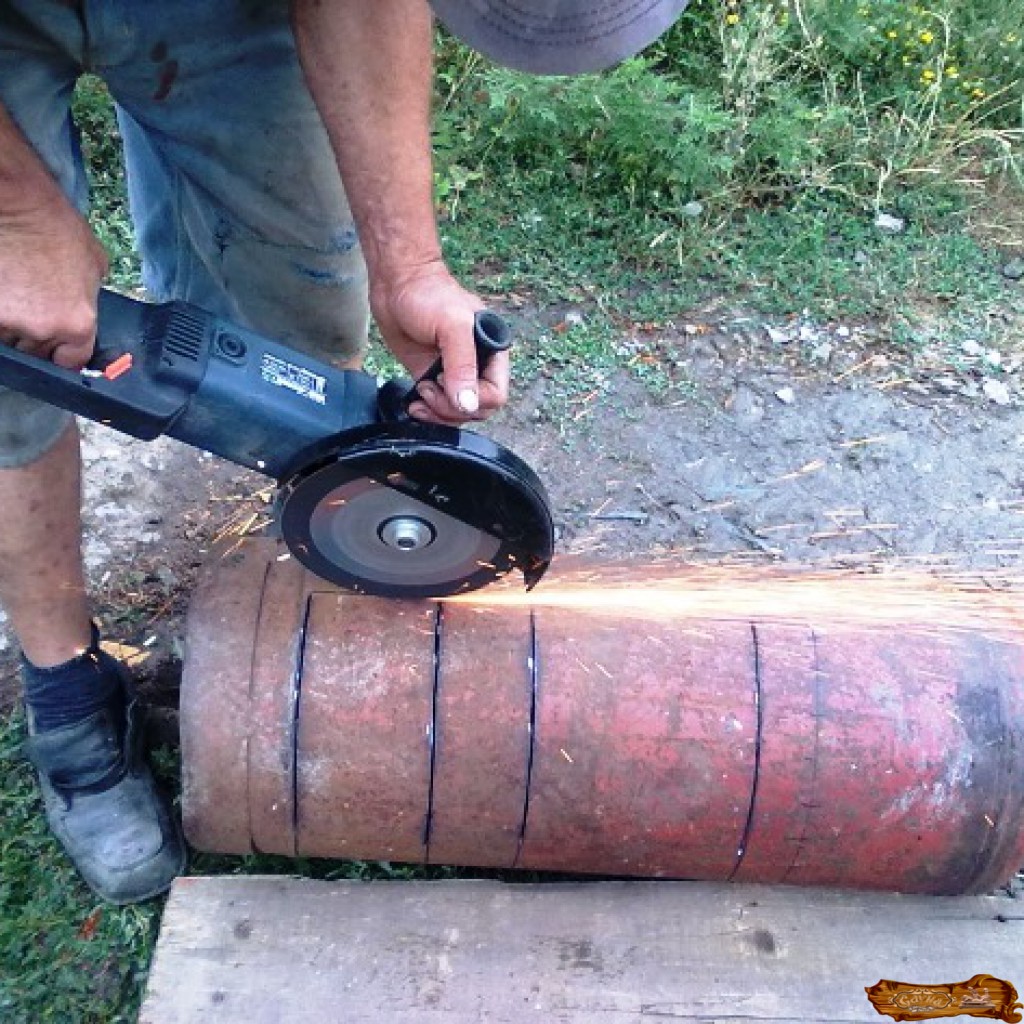

• отрезаем болгаркой верхнюю часть баллона по шву;
• делаем отверстия в отрезанной части, чтобы установить дверки и в корпусе для патрубка дымохода;
• свариваем с металлических прутков колосники, устанавливаем их на приваренные заранее в баллоне уголки;
• привариваем ранее отрезанную верхнюю часть баллона на место;

• закрепляем к створкам петли для дверки и запоры;
• нарезаем нужного размера ножки, используем для этого трубу 40 мм и крепим их снизу корпуса;
• устанавливаем дымоходный патрубок;
• изготовленную печь для выгорания остатков прежней краски растапливаем на открытом воздухе;
• обезжириваем, покрываем термостойкой эмалью, высушиваем;
• производим монтаж печи на постоянно место.

Изготовление металлической печки с дверцей топки, расположенной в смежной комнате, начинается с нарезки металлических элементов согласно ранее представленному чертежу:

• вырезаем место в верхней части трубы для патрубка дымохода, привариваем его;
• в нижней части трубы привариваем ножки;
• вставляем колосники, изготовленные по тому же принципу, как и в газовом баллоне;
• изготавливаем переднюю секцию согласно размерам, привариваем её к топке;
• обратный конец трубы закрываем при помощи сварки куском металла нужного размера;
• делаем дверцы, утепляем их базальтовой ватой, привариваем и устанавливаем на определенное для них место ручки.

Сборка печи с вертикально расположенным котлом «три в одном» из металлической 530 мм трубы:

• вырезаем дно, крышку, перегородки отсеков из металла толщиной 5 мм;
• готовим края у трубы;
• свариваем колосники по диаметру трубы;
• вырезаем три отверстия, где будут располагаться люк для загрузки камней, дверки для топки и зольника;
• делаем круглые отверстия в уже приготовленных перегородках, закрепляем в трубе, чтобы разделить печь на секции;

• к верхней части трубы, которая будет служить емкостью для воды, с помощью сварки крепим одну часть петли, вторую её часть крепим на крышку, в нижней части емкости закрепляем краник;
• делаем навесы для дверей, привариваем их к приготовленным отверстиям;
• дверки делаем из полукруглых кусков трубы, вырезанных по размеру, крепим их на навесы;
• вставляем патрубок для дымохода.

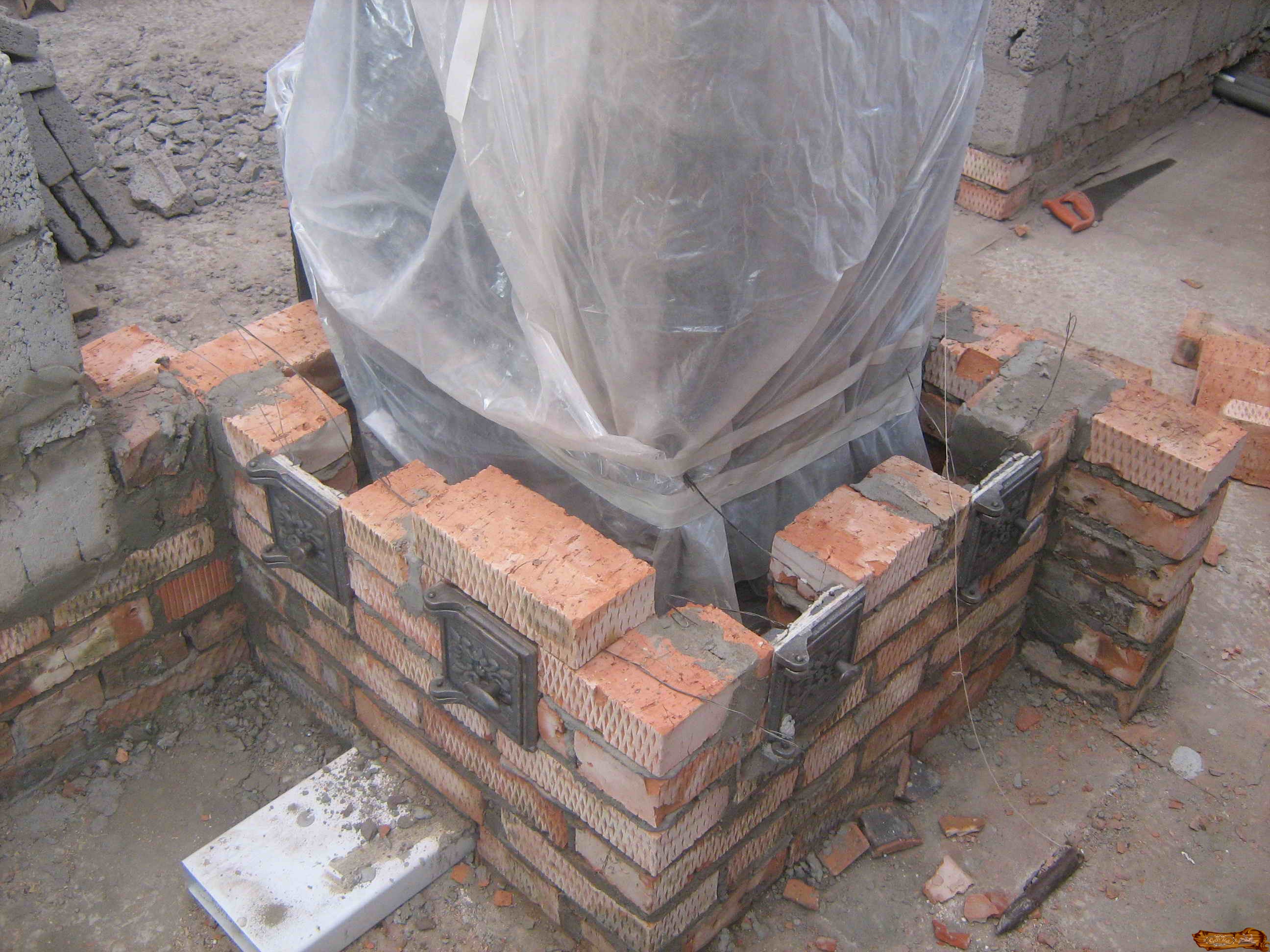

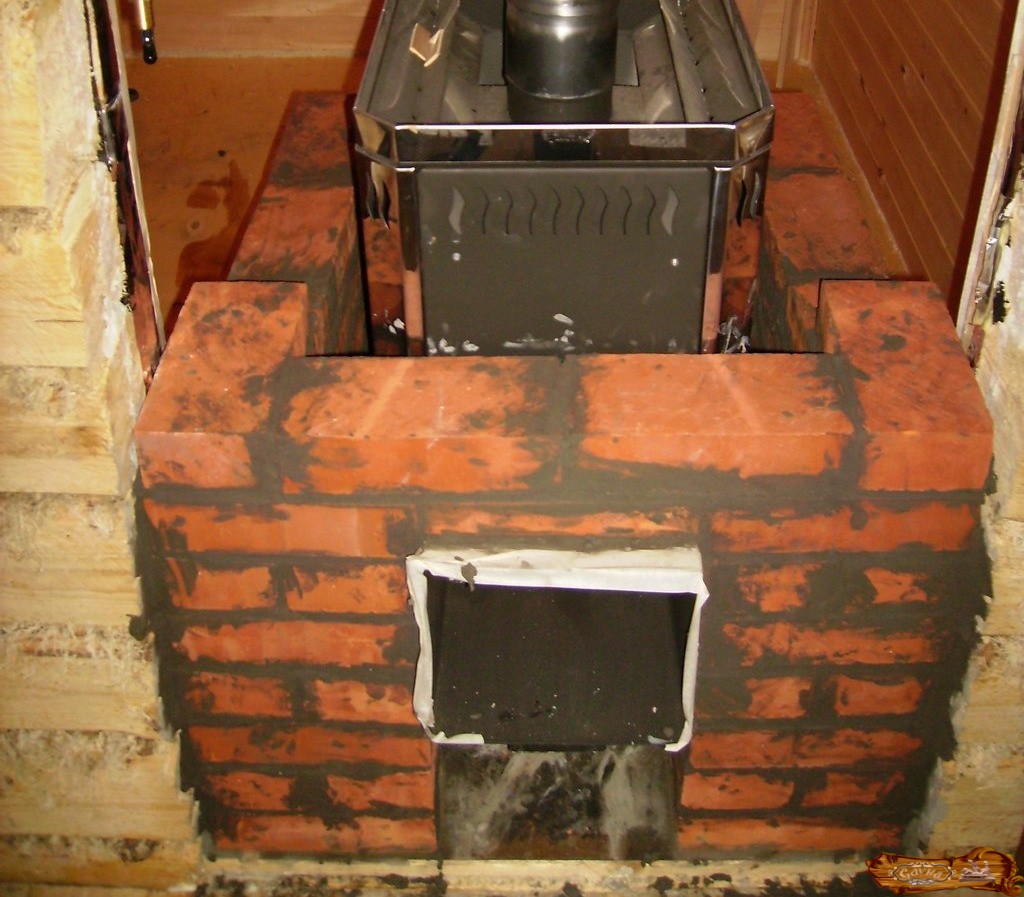

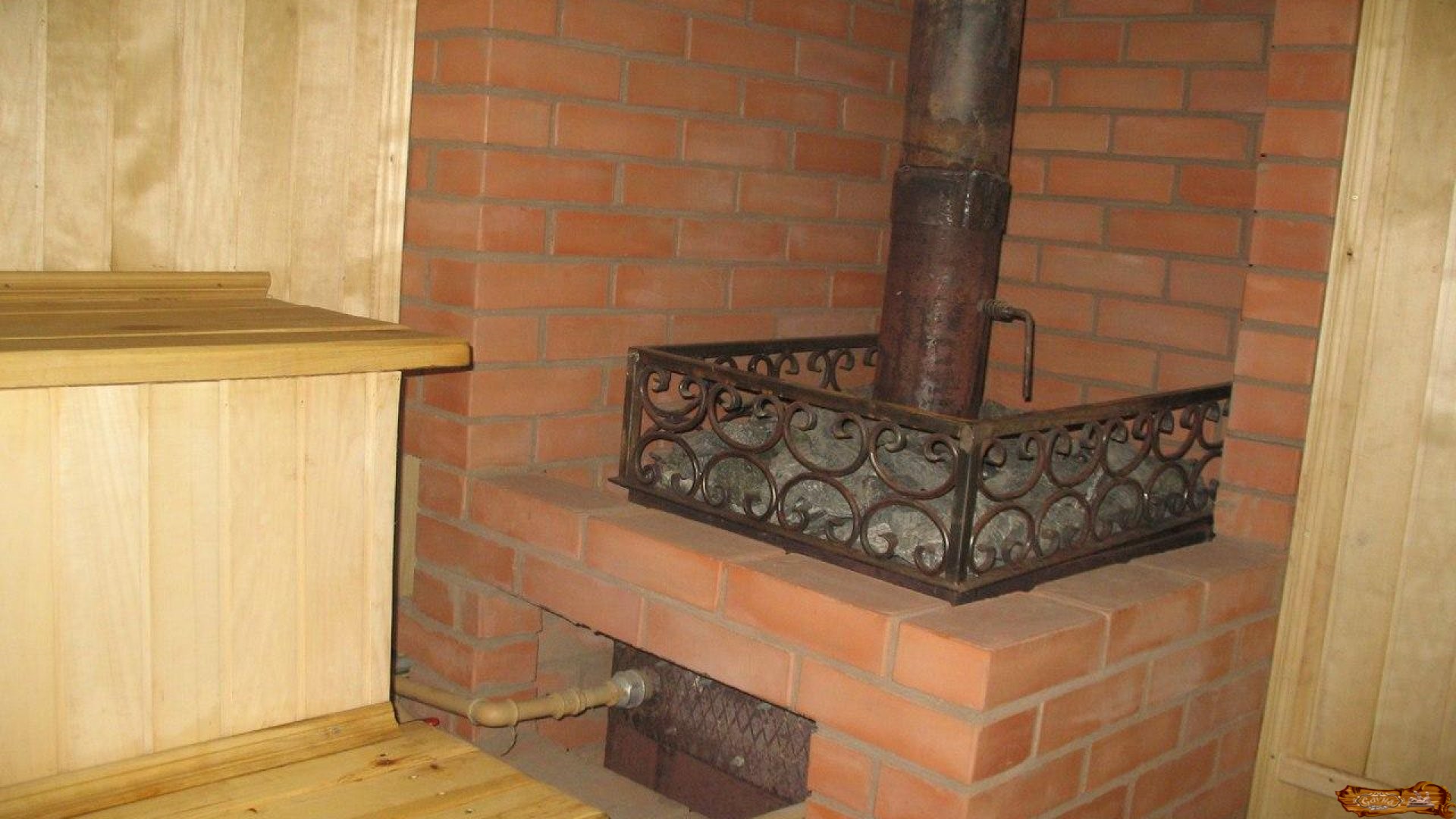

Обкладываем металлическую печь снаружи кирпичом:

• Строим кирпичный экран (саркофаг) из красного керамического кирпича. Не забудьте о зазоре для циркуляции воздуха между стенками.
• Для доступа к дверцам оставляют оконца или лучше сделать дверки, ими будет регулироваться температура в парной.
• Обкладываем топку шамотным (жаропрочным) кирпичом на растворе из шамотного цемента, кладем кирпич на ребро. Толщина кладки зависит от размера кирпича (есть с ребром 3-6см).

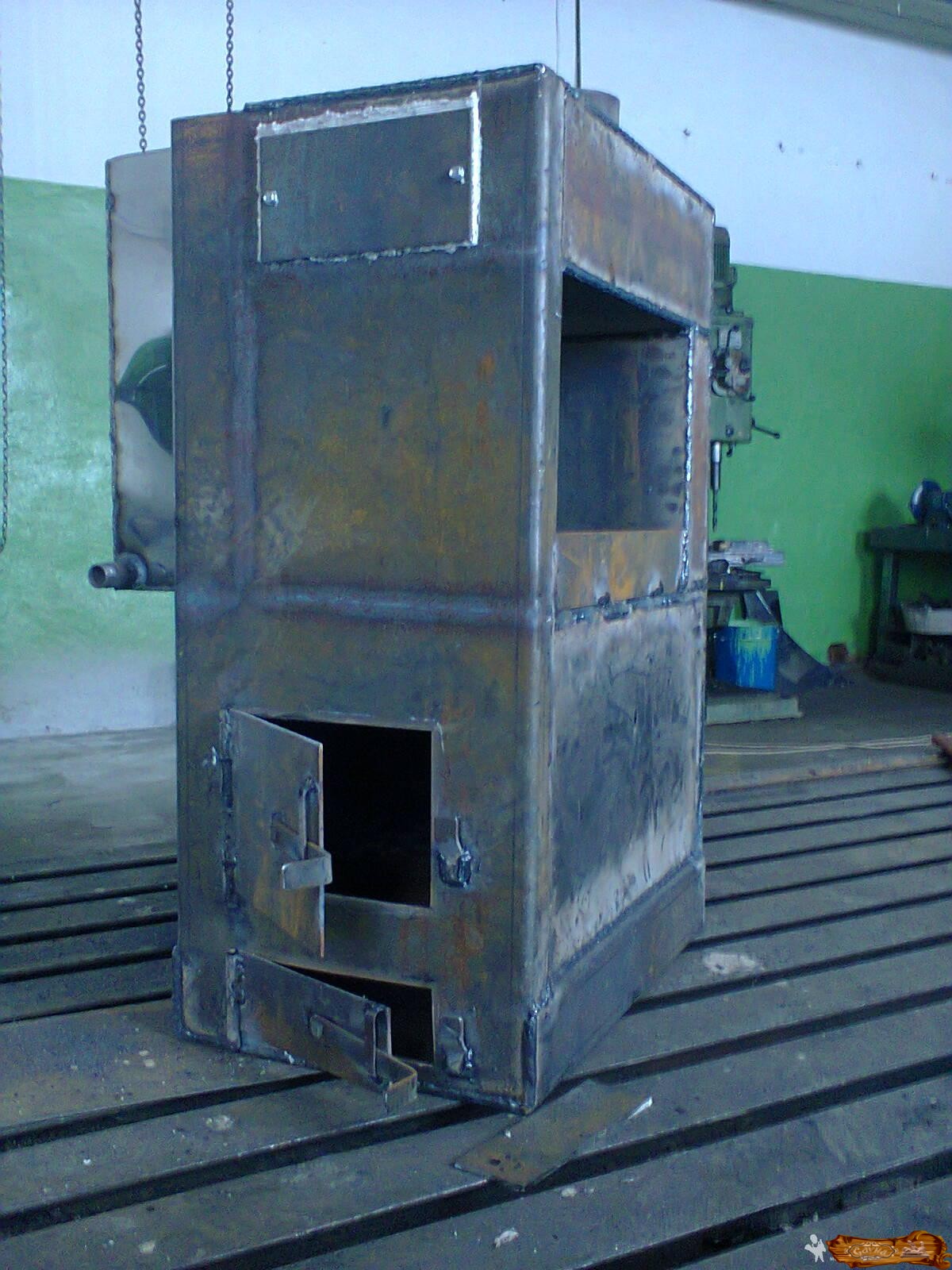

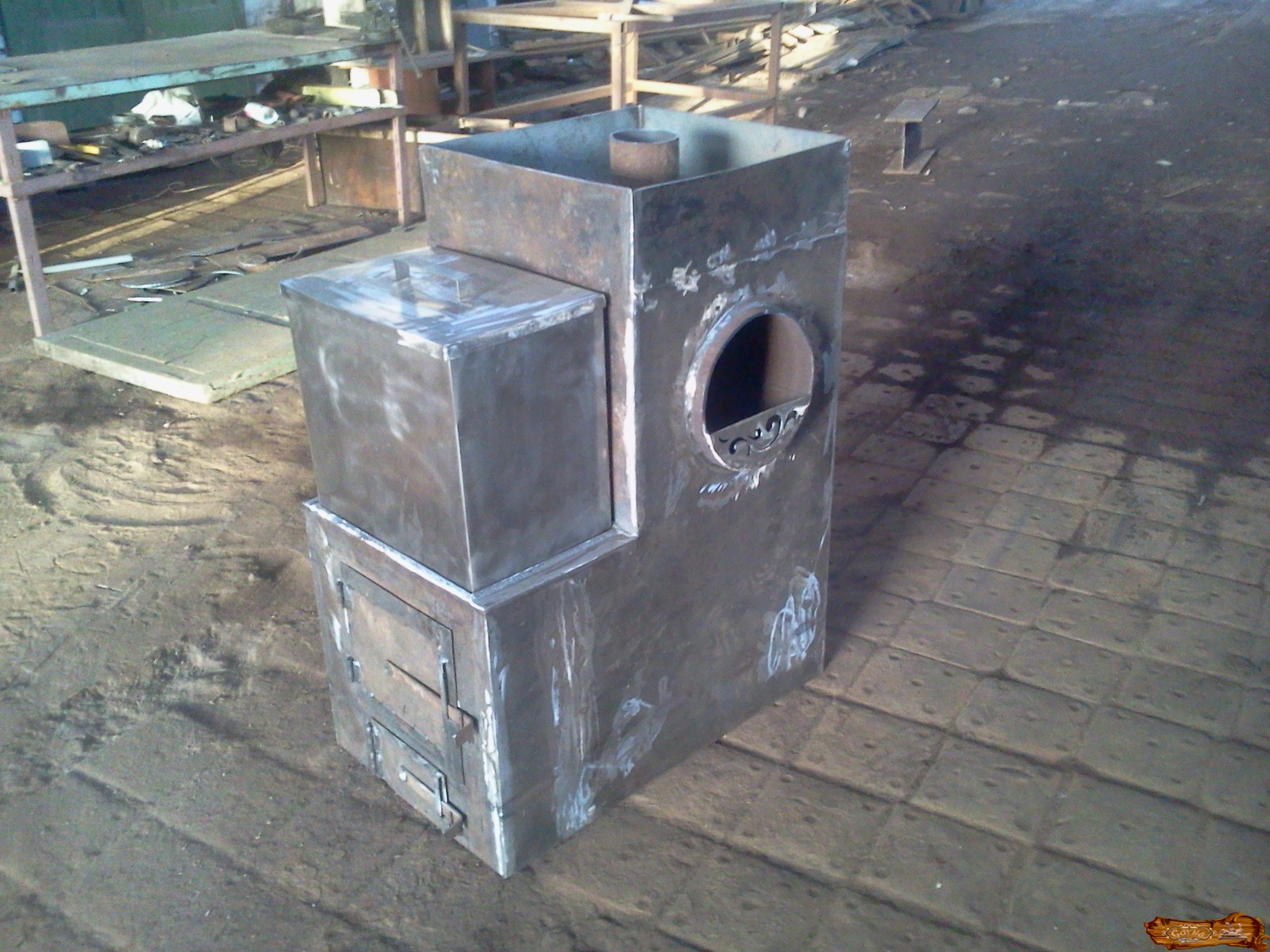

Готовая печь в виде «сапога» получается тяжелой, поэтому лучше сварить основные части отдельно, а производить монтаж уже на месте, как конструктор. Предупредим сразу, что нарезать детали из металла такой толщины с помощью резака, болгарки и тем более ножовки без дефектов сложно. Лучше обратиться в организацию, где есть гильотина (как правило, это пункты приема металла), это вам сэкономит время и нервы, но повысит стоимость изделия. В конструкцию печи входят четыре секции в форме металлических коробов правильной формы. Первая секция (топка) соединяется со второй (дымоходом) с помощью крепежного механизма, третья (каменка) будет установлена во вторую секцию, а четвертая (емкость под воду), выполнена из нержавеющей стали ставится перед вторым коробом.

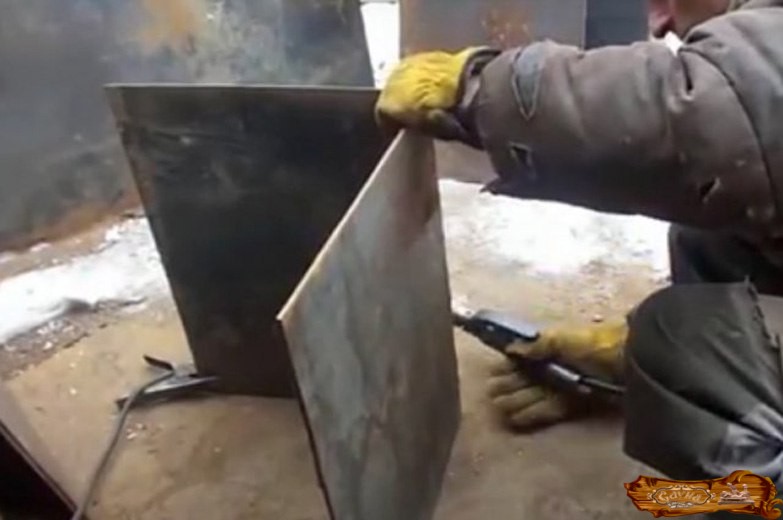

Начинаем изготовление:

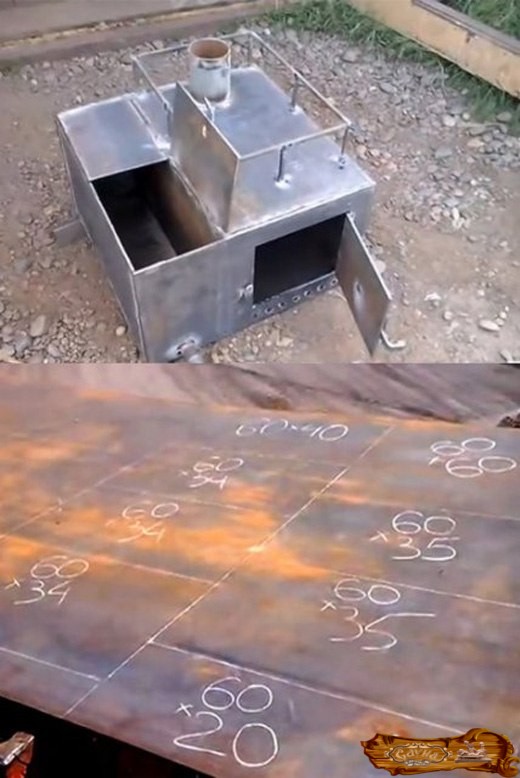

• разметка заготовок на металле;
• нарезка заготовок нужных размеров (четыре короба) с помощью гильотины;
• складываем стенки коробов, пронумеровываем, чтобы не перепутать;
• собираем и слегка привариваем детали секции с нижней стенкой;
• вырезаем в одной стенке с помощью болгарки отверстие для свободного выхода из неё пара;
• над этим отверстием делается ещё одно маленькое, возле него со всех сторон крепятся болты, на них устанавливаем дверку и закручиваем гайки из латуни (латунь не окисляется);

• дверцу предварительно обмотаем асбестовой нитью для герметичности, через неё периодически удаляется сажа и копоть;
• внизу второго короба, отступив от края 5-6 см, делаются от 2 до 4 отверстий, в них вставляются трубы;

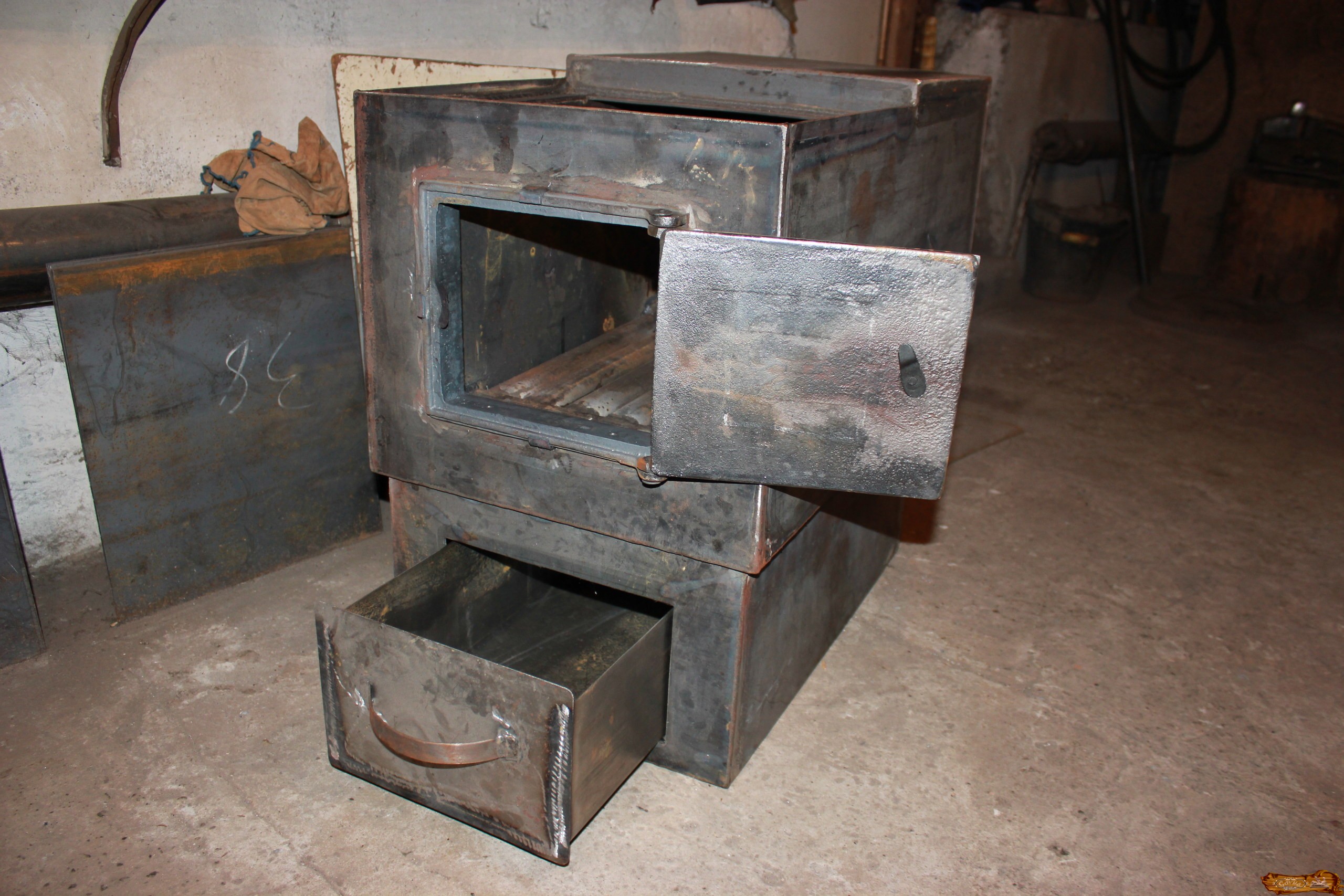

• в первой секции с торца вырезаем место для топочной дверки и зольника. Сверху делаем отверстие для установки второй секции, по его краю для укрепления отверстия привариваем с одной стороны уголок, с остальных трех заранее приготовленные пластинки шириной около четырех сантиметров;
• пластины привариваются к внутренней и внешней поверхности с небольшим отступом от края и щелью для установки второй секции;
• для усиления мест, приготовленных для дверок, в первой и третьей секции привариваем по одной пластине с каждой стороны;

• между топкой и зольником ставим решетку, изготовленную из стальных прутков;
• привариваем колосники для лучшего сгорания дров параллельно поддувалу;
• для усиления третьего короба (каменки) к нему привариваем небольшие металлические косынки;
• прикрепляем крышку с предварительно вырезанным местом для трубы дымохода;
• к месту, где будет установлена труба дымохода, привариваем так называемую «юбку»;
• каменку (третий короб) устанавливаем во вторую секцию на ранее вставленные в него трубки;
• собрав и ещё раз проверив все секции печки, производим заключительную сварку нашей конструкции. Сваривать швы надо очень качественно, чтобы не допустить задымления бани угарным газом.

Декоративная отделка

Печь в бане является не только источником тепла, пара, повышенной опасности, она может быть и украшением помещения.

Если вы заботитесь лишь о сохранности печки, то её достаточно покрасить современной краской для защиты металла от коррозии. Использование термостойкой эмали на основе кремнийорганических красок не отличается от обычных эмалей, но предохраняет металл при температуре до +800 градусов. Металл обезжиривается, а затем наносится краска. После высыхания первого слоя наносится следующий слой. Рекомендуется покрыть краской и те металлические элементы, которые будут прикрыты кирпичом и изоляцией.

Отделка печи в бане может выполнять чисто декоративную функцию в виде кованых украшений и дополнительных элементов декора самой печи. Можно использовать термостойкие краски различных цветов с эффектом старины. Также декорирование может использоваться и для устранения повышенной опасности банной печки.

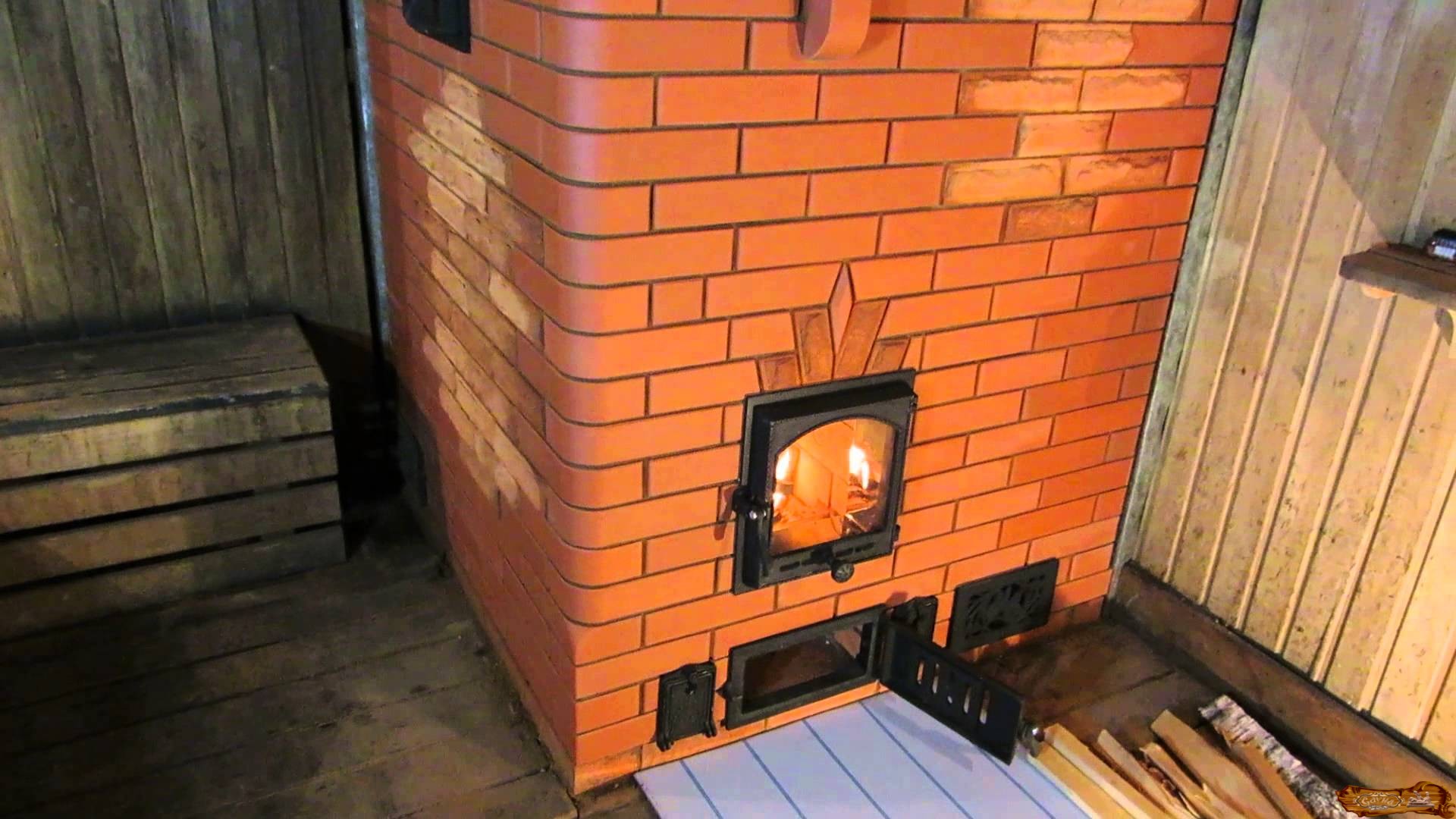

Печь можно обложить кладкой из красного кирпича (ранее мы уже рассматривали этот способ), но кладка с боковых сторон может быть декоративной, в виде сетки. Со стороны топки печь может закрыть экран из кованых элементов или просто красивой сеткой, закрепленной в раме.

Ее можно закрыть красивым кожухом, также покрытым термостойкой краской, понравившегося вам цвета.

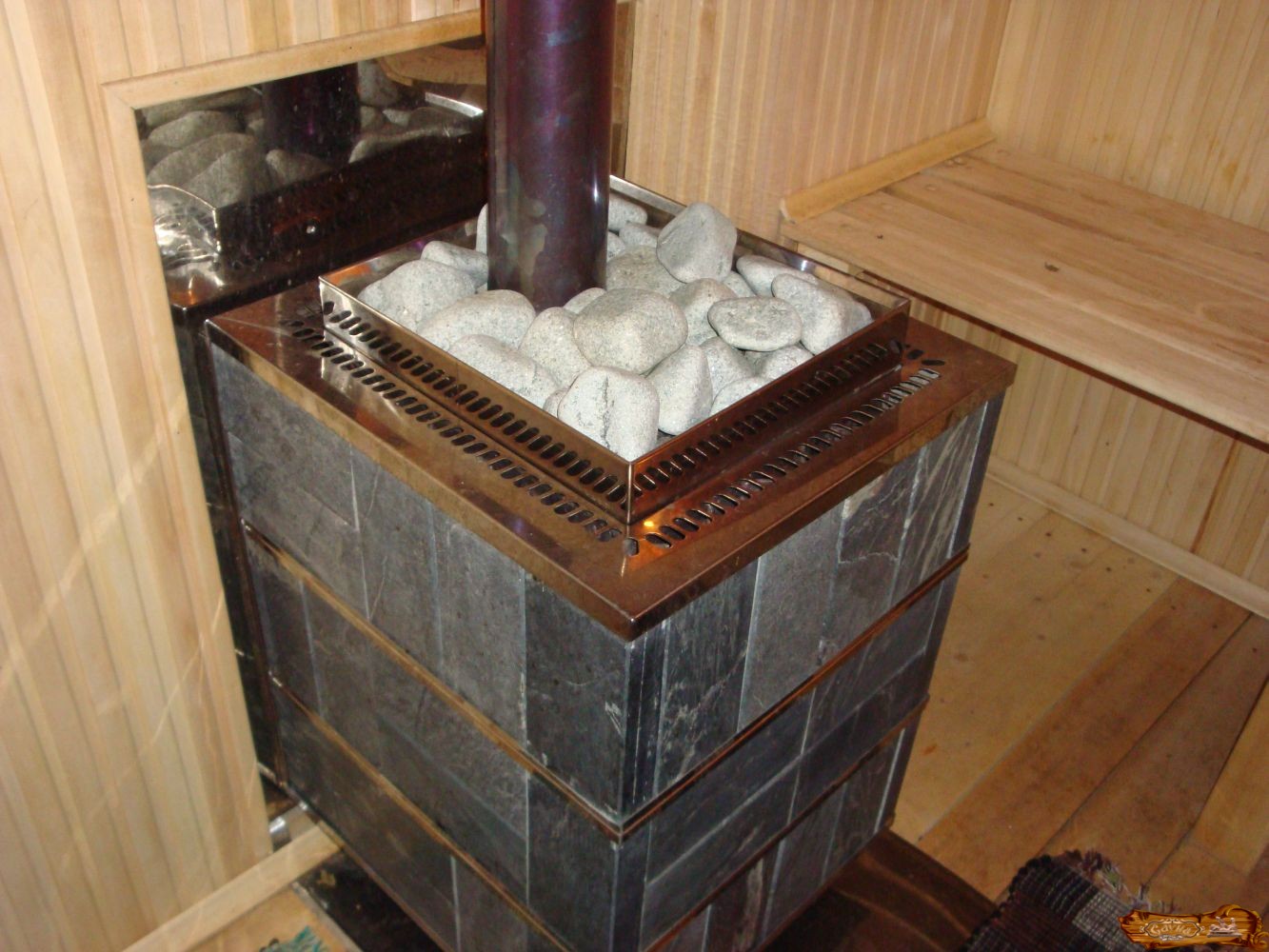

Эффектно будет смотреться печь, облицованная термостойким камнем, это придаст не только благородный вид вашему изделию, но и улучшит качество самой печки.

Декоративная отделка вашей печки в бани зависит только от вашего желания, вкуса и размера кошелька.

Установка

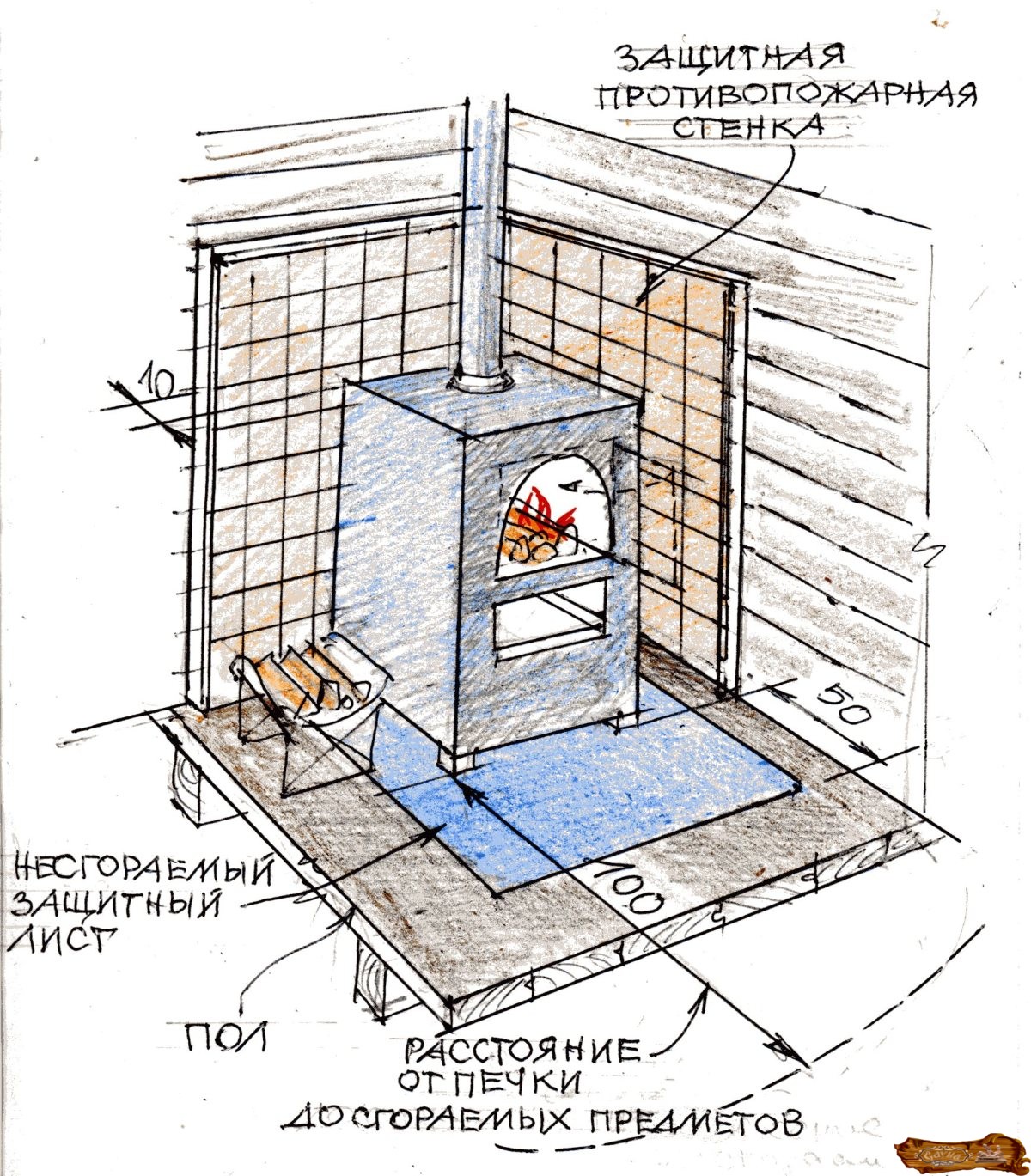

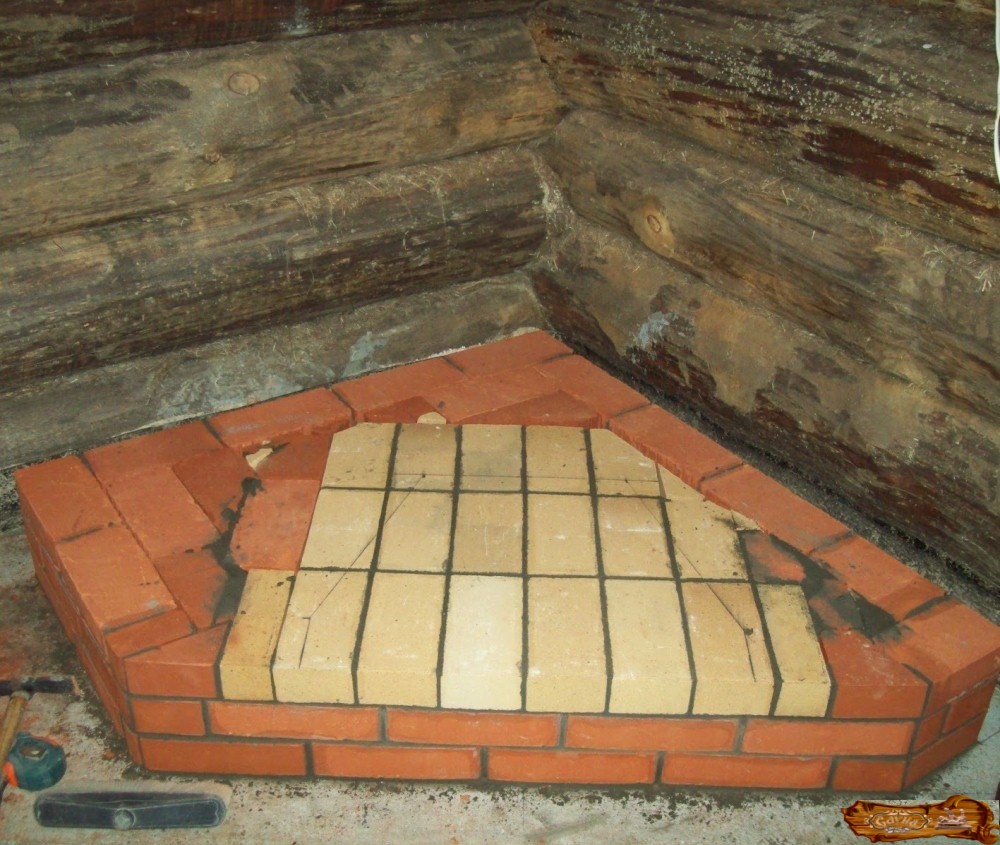

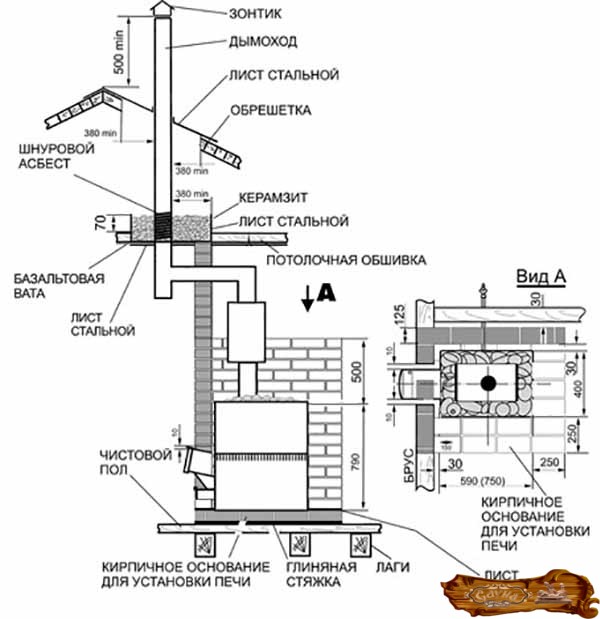

Чтобы установить печь из металла в бане, надо начать с подготовки площадки для неё. Такая печь меньше весит, чем кирпичная, под неё не нужен фундамент, но она имеет большую пожарную опасность из-за достижения высоких температур вследствие длительного горения дров.

Площадка для установки печи готовится как минимум раза в два больше, чем площадь, занимаемая самой печью, и состоит из нескольких слоев, расположенных снизу вверх:

• асбестовое покрытие;
• нержавеющая сталь;
• жаростойкий кирпич шести сантиметровый;

Есть другой вариант:

• выкапываем неглубокий котлован, по площади придерживаемся прежней пропорции;
• засыпаем песок, щебень, утрамбовываем;
• заливаем цементным раствором, ждем, когда застынет;
• в качестве теплоизоляции расстилаем рубероид;
• плоскость проверяем уровнем, небольшой уклон лучше сделать в сторону слива;
• выкладываем два ряда красного кирпича.

Для исключения возгорания печь ставят не ближе одного метра от стен и легко возгорающихся предметов. Стены вокруг печи штукатурят, обкладывают кирпичом, обшивают листами железа или минорита, отделяют место хранения дров. Если топка вынесена из парилки, проем также защищается от возгорания негорючими материалами.

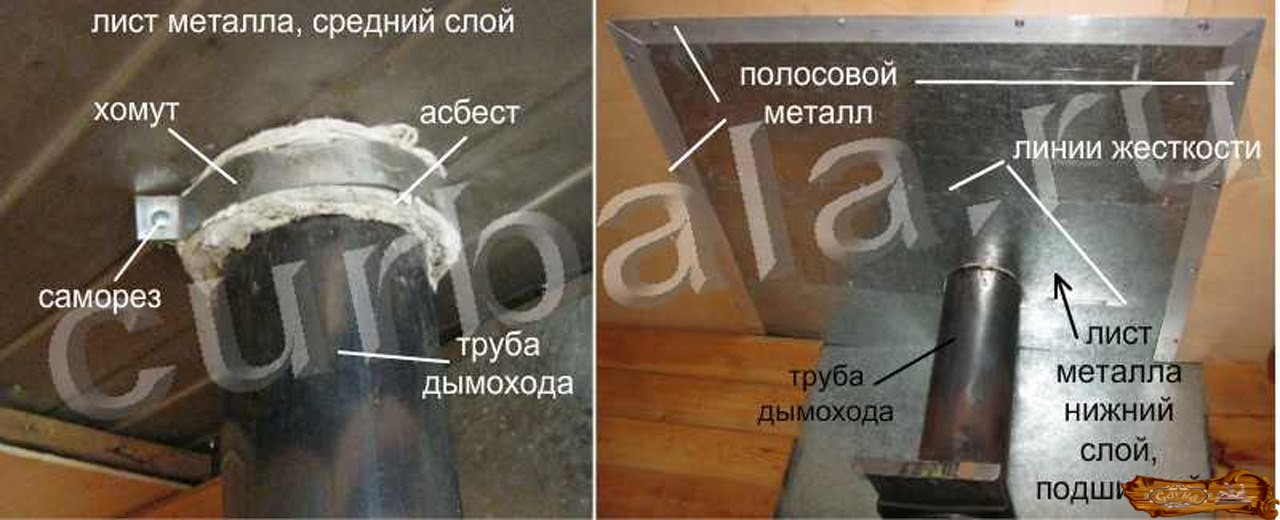

Место создания отверстия для установки дымохода надо предусмотреть ещё при постройке помещения бани. Создание колен в дымовой трубе послужит причиной к отложению в таких частях трубы сажи, что ухудшит тягу в печи. При невозможности исключить подобных мест в дымоходе предусмотрите возможность разбирать этот участок, чтобы прочистить его.

Канал для дымохода следует делать из двойного стенного сэндвича, наполненного базальтовой ватой. В качестве изоляции можно использовать квадратный водяной бак, который устанавливается в перекрытие.

Установив печку на место, заполняем каменку камнями базальта, речной или морской гальки, габбро-диабаза, талькохлорита, порфириата, дунита, белого кварца, малинового кварцита. Камни лучше выбирать плоской формы и укладывать их в каменке на ребро. Не используйте камни с красными прожилками или вкраплениями (это железо), оно при окислении вредит здоровью.

Полезные рекомендации

Если вы начинаете топить печь в бане, а она дымит, возможной причиной этого является плохая тяга. Чтобы проверить ее, возьмите листок бумаги, подожгите его и поднесите к топке. Если пламя не потянется к печи, готовьтесь к ремонту. Прочистить дымоход несложно – разберите его и при помощи металлического ершика, совка и веника очистите от мусора и сажи. Желательно чистить дымоход каждый год в летнее время года, чтобы неприятная неполадка не застала вас в самый неожиданный момент – в 30-градусный мороз или когда придут друзья попариться. Если же труба дымохода прогорела или проржавела, следует заменить этот участок, пришедший в негодность.

Ещё одной причиной плохой работы печи и дымохода (если она дымит), может быть недостаточный диаметр и высота трубы дымохода. Необходимый диаметр трубы – как минимум 110 мм, а высота дымохода – три метра.

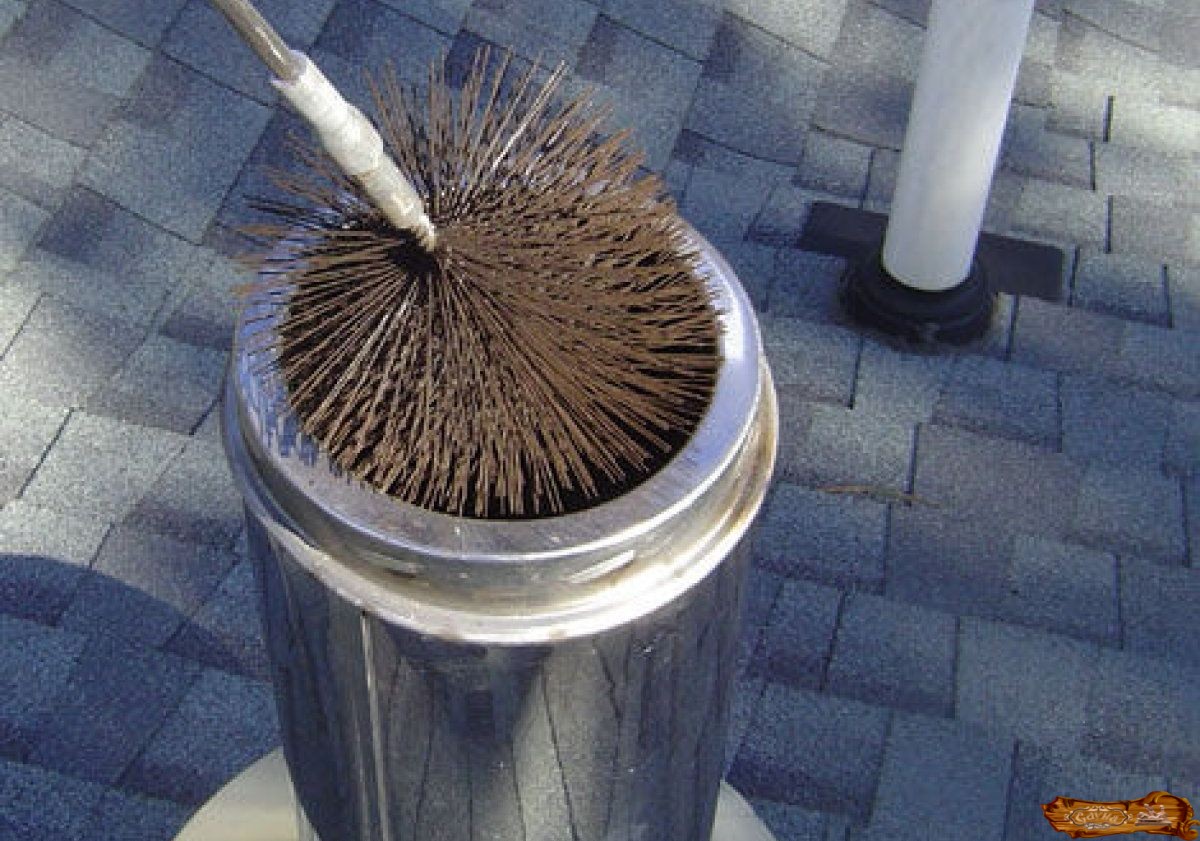

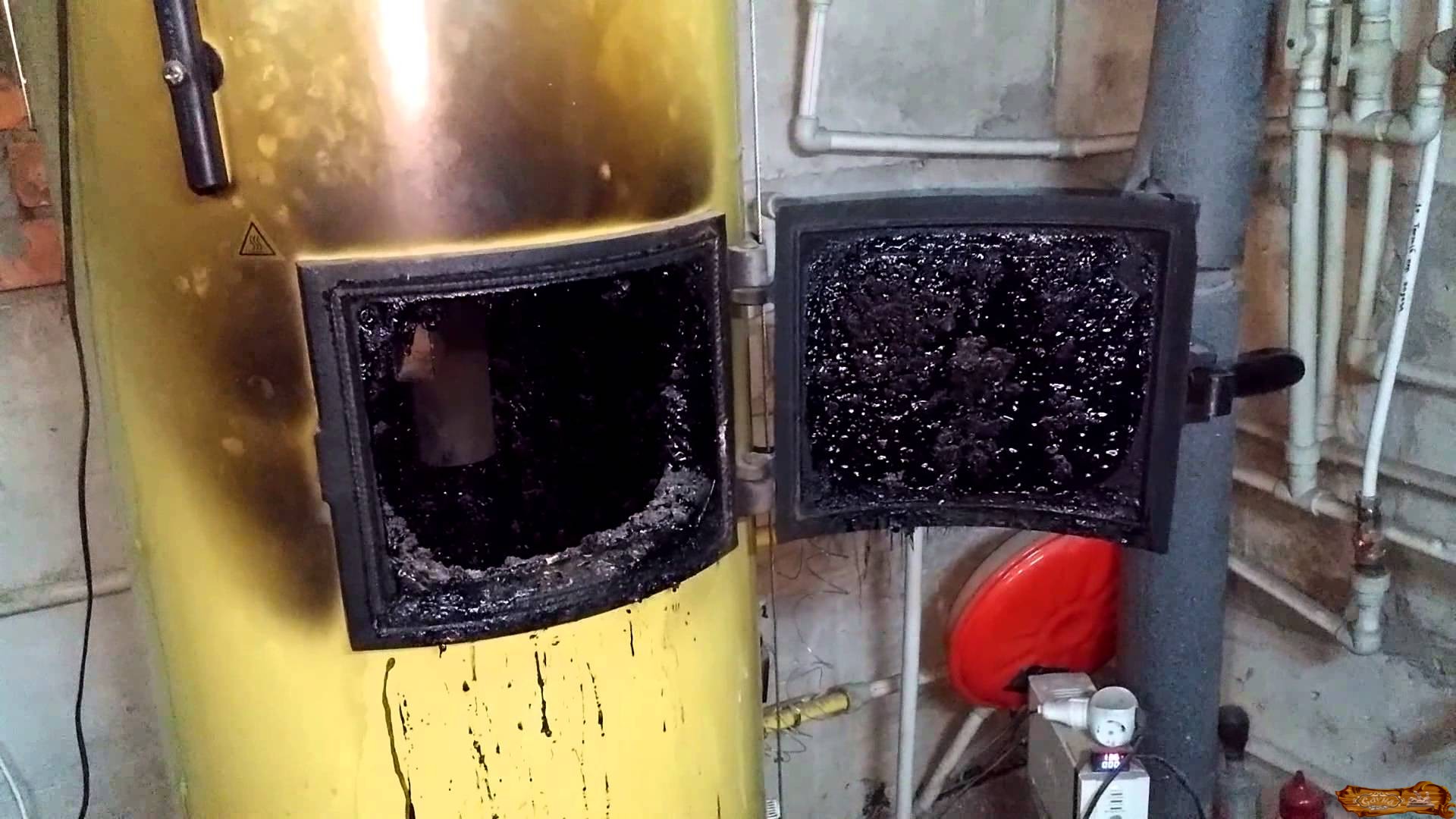

Железная печь в бане будет служить дольше без капитального ремонта, если за ней регулярно следить: чистить от сажи, периодически покрывать термостойкой эмалью.

Легкого вам пара!
