Кирпичная печь для бани с топкой из предбанника: особенности установки - «Все о Сауне и Банях»

  • Особенности: преимущества и недостатки

  • Монтаж

  • Фундамент кирпичной печи

  • Кирпичная печь бани

  • Тонкости вывода через перекрытие

  • Полезные рекомендации

  • Действия по восстановлению тяги

Думается, что никто не станет спорить, что хорошая баня кроме гигиенических целей – это прекрасный способ лечения и профилактики заболеваний самого разного толка. Польза банных процедур в большой степени зависит от важнейшей ее части – парилки. А сама парилка, в свою очередь, хороша правильно сложенной печью.

Самый популярный и удобный в обслуживании тип каменки является печь с топкой, вынесенной в предбанник. Сегодня хотелось бы поговорить именно о таком варианте ее расположения.

При извечном выборе – печь из металла или кирпича, выбор абсолютного большинства – кирпичная печь. В ее пользу говорят многие факторы: умеренное, необжигающее прогревание воздуха, эстетика внешнего вида, влажность и степень подачи пара, которую легче регулировать.








Особенности: преимущества и недостатки


Разумеется, установка стандартной каменки более проста, чем сложное обустройство такого дополнительного аксессуара, как топка, вынесенная в предбанник или в другое помещение. Это более затратно, но с уверенностью можно сказать, что все это будет перекрыто тем комфортом, который этот вариант создаст при его использовании. Особенно такая конфигурация печки скажет свое слово в зимнее время.


Еще одно из преимуществ – можно обойтись без обустройства системы вентилирования в парной из-за того, что выгорания кислорода в парилке не будет, так как металлические детали печи вынесены за ее пределы.






Исходя из практических соображений, габариты кирпичной печи в первую голову зависят от величины парилки, количества людей, сезонности использования бани, целей использования самой печи.

Вывод топки кирпичной печки в предбанник удобен тем, что

  • всегда есть возможность вычистить золу, растопить печь;
  • дрова всегда под рукой, они всегда хорошо высушены;
  • режим нагрева печи проще контролируется;
  • отопление предбанника всегда обеспечивается теплом печи;
  • угарный газ в случае неплотного прилегания дверцы топки поступает в предбанник, а не в парилку;
  • железные части топки не перегреваются, не выжигают в парилке кислород, не сушат пар.



Недостатки расположения топки печи в предбаннике:

  • кирпичная печь долго прогревается;
  • печь расходует большее количество дров, чем металлическая;
  • для подбрасывания дров приходится выбегать в предбанник.

Монтаж


Отступление от правил установки банных печей – самая распространенная причина пожара.

Вот ряд рекомендаций, чтобы этого избежать:

  • Печи должна отстоять от стены как минимум на 35-50 см, если баня построена из пожароопасных материалов.
  • Воздушный зазор между металлическими частями печи и любой деревянной конструкцией должен быть не менее 1 м. Если габариты бани сделать этого не позволяют, необходимо применять выносные защитные спецэкраны.
  • Дверца топки должна отстоять от противоположной стены на полтора метра минимум.
  • Печь категорически запрещается устанавливать непосредственно на пол, состоящий из горючих материалов: сверху на доски укладывают картон, покрытый базальтовой крошкой, который, в свою очередь, накрывают листовым металлом. Размеры укрытия должны превосходить размеры проекции печи более 5-10 см.
  • Пол под дверцей топки требуется застелить негорючим покрытием, площадью не менее 40-50 см2.





Если труба устанавливается своими руками, необходимо установить так называемый проходной узел, который предохранит трубу от контакта с кровельным покрытием.


Фундамент кирпичной печи


Учитывая, что вес стандартного кирпича и раствора на нем – это около 4 кг, по этой причине печь требует весьма основательного фундамента. Кроме того, высокая температура топки способна прогреть любой материал даже значительной толщины, она длительное время воздействует на окружающие слои почвы. Поэтому фундамент самой печи не должен контактировать с материалом фундамента бани. Чтобы избежать осадки печи, его следует термоизолировать минеральной ватой.






Фундамент обязательно гидроизолировать материалом типа рубероид. Когда кладут листы гидроизоляции, их края загибают и промазывают глиной таким образом, чтобы обмуровка была толщиной более полутора сантиметров. Обязательно необходимо смонтировать гидрозащиту на уровне слег и досок пола, между кирпичами стенки печки и досками, обязательно положив поверх металлический и асбестовый листы.






Кирпичная печь бани


Самая распространенная конструкция бани представляет собой совмещение печной стенки и стены предбанника для экономии материалов и лучшего теплообмена. Если сама баня сложена из камня или других не пожароопасных материалов, для термоизоляции ее стен от печи используется минеральная вата, или специальные негорючие sandwich-панели на силикатной, или асбестовой основе.




Если стены и потолок самой бани выполнены из дерева, то нормы противопожарной безопасности при термоизоляции гласят, что необходимо:

  • обеспечить зазор как минимум в 1,3м между нагревающейся печью и потолком или стенкой;
  • дверца топки в предбаннике должна быть на расстоянии 1,2 м и больше от близлежащей деревянной стены;



  • в случае когда топка проходит сквозь стену, сделанную из легковоспламеняющегося материала в другое помещение, необходимо изготовить вставку, изготовленную из огнеупорного материала не менее 500 мм, обладающего высокой теплостойкостью и длиной, равной длине топки;
  • на пол перед дверцей укладывают противопожарное покрытие (чаще всего используют металл) площадью 40х80 см.

Обязательное требование – противопожарная изоляция или разделка кирпичных поверхностей стенок топки и деревянных элементов конструкции. Фактически это кирпич и глина, уложенные послойно с определенным зазором либо асбестовый лист. После таких работ образуется керамический чехол, который в значительной степени изолирует деревянные конструкции. Дополнительно они предохраняют от языков пламени, вырывающихся сквозь возникшие в результате разрушения кладки трещины при возникновении ЧС.






Теплоизоляционной ватой тем же самым способом изолируют дымоход. Дополнительно накладывается обвязка, выполненная из металлических листов.


Вывод трубы печи через потолок либо стену – самый пожароопасный участок. В этом месте потолок расшивают и отделывают кирпичами, тем же способом, как это было сделано с деревянными стенами.








Если баня небольшая, а кирпичная конструкция сравнительно больших размеров и массы не требуется, допускается установка печки с топкой, вынесенной в предбанник малого размера, помещенной на деревянное покрытие пола. Порядовка такой печи очень проста – не более пяти в ряд, а самих рядов не более десяти.

Печь разрешается ставить и не на бетонный фундамент, если соблюдены все меры пожарной безопасности. Иногда возникает необходимость вскрывать пол и организовывать добавочную опору или перемычки.

При этом необходимо соблюдать следующие ограничения:

  • общая масса – не более полутоны;
  • 600 кг – для устоявшегося пола;
  • 700 кг – для свежеуложенного пола.

Если эти условия соблюдены – выкладывают компенсатор из кирпича для основания печи. Волокно из асбеста добавляют к кладочному раствору, который применяют в основании и экранах сторон.






Подходящие для работ типы кирпича:

  1. Стандартный керамический кирпич имеет размеры 25х125х65 мм. Необходима дополнительная его обработка термостойким лаком для повышения сопротивляемости критическим условиям эксплуатации – перепаду температур и высокой влажности.
  2. Шамотный огнеупорный кирпич использовать более надежно, так как он изготавливается именно для таких целей.

Имеет соломенный цвет и бывает трёх размеров:

  • стандарт 230х125х65 мм
  • более узкий 230х114х65 мм;
  • более узкий и более тонкий – 230х114х40 мм.



Тонкости вывода через перекрытие


Соблюдение мер пожарной безопасности при правильном выводе трубы печи через перекрытия и крышу особенно важно с точки зрения возможности возгорания. Топка изолируется от перекрытий как можно тщательнее. Если баня каменная или состоит из негорючих материалов, достаточно сделать зазоры с каждой стороны канала. Позднее их заполняют с помощью шнура из асбеста или минваты. Слой изоляции накладывают с толщиной более 2 см.

При условии, что баня сложена из дерева (бруса, или бревен), зазор необходимо оставлять намного более значительным – не менее 25-30 см. Кирпич в данном случае играет роль изолятора. Иногда в деревянных банях оставляют зазоры вдоль всего дымохода. Установка теплозащиты по этой причине отпадает.

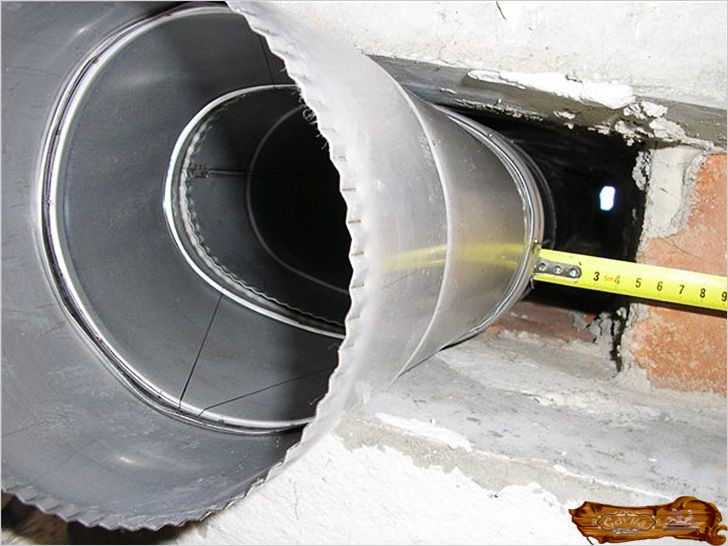

Дымоход монтируют на конечном этапе строительства. Труба присоединяется с помощью патрубка. При использовании дымохода из металла, сквозь перекрытия крыши его ведут в гильзе, которую легко приобрести в торговых сетях соответствующего профиля.






В случае, когда присутствует желание изготовить проходной узел собственными руками, необходимо соблюдать следующую схему действий.

  • Проем в потолочном перекрытии проделывают так, чтобы оставить зазор более 30 см от трубы до ближайших деревянных потолочных конструкций с каждой стороны.





  • Стальной короб изготавливают из листового металла. Края закреплять можно любыми шурупами. Вставляется он так, чтобы его нижний срез находился заподлицо на уровне потолка, не ниже.
  • Картон, покрытый базальтовой крошкой, прокладывают между стенками короба и материалом перекрытия.
  • Снизу короб перекрывается влагостойким ГКЛ с проемом для проведения самой трубы.
  • Затем монтируют непосредственно дымоход. Оставшиеся в коробе пустоты прокладываются минеральной ватой.
  • «Флэш-мастер» — это рукав, произведенный из термостойкого силиконового материала, который способен выдерживать высокие значения температур. В качестве альтернативы разрешено использовать самодельный короб из листовой стали с изоляцией, похожий на вышеописанный защитный разделочный короб.

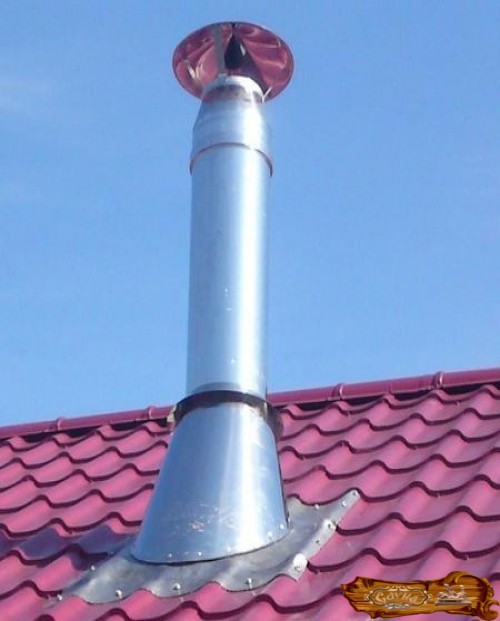

Высота участка дымохода над кровлей не должна быть меньше 80 см.


Самому достаточно сложно осилить все тонкости работы по монтажу кирпичной печи в бане, но нет ничего невозможного, если под рукой окажутся чертежи и руководство к действию.


Полезные рекомендации


При протапливании печи дым должен свободно уходить в трубу, так как если угарный газ не будет удален через вытяжку, он может нанести серьезный вред организму человека. Если проблема наличествует, немедленно нужно найти причину слабой тяги и устранить ее.

Несколько способов определения отсутствия печной тяги или перебоев с ней:

  • Самый простой способ – обычный лист бумаги либо зажженная спичка, поднесенная к открытой дверце в процессе топки печи. Если лист или пламя спички отклоняются внутрь, значит, тяга есть. Если отклонения нет или оно происходит наружу, то возможно наличие так называемой обратной тяги, что может оказаться очень опасным.

  • Одной из причин ослабления тяги может быть разгерметизированный дымоход, трещина, пролом, сдвиг трубы, другие дефекты.
  • Еще одна опасность – случайная искра, попавшая в такую трещину дымохода на горючий материал, что ведет к возгоранию.
  • Малый размер поддувала, сквозь которое производится вытяжка может привести не только к возникновению обратной тяги, но и к недостаточному снабжению процесса горения топлива кислородом.
  • Засоры в дымоходе тоже могут мешать процессу нормальной тяги. В этом случае восстановить нормальное движение воздуха помогут регулярные прочистки дымохода. Надо заметить, что наличие даже одного колена в трубе, где в результате аэродинамических процессов скапливается основное количество сажи, немало затруднит процесс работы «трубочиста».



  • Если печь по какой-то причине нет возможности топить длительный период времени, в дымоходе может сформироваться воздушная пробка, состоящая из плотных воздушных слоев. Как правило, она рассасывается сразу после начала регулярного протапливания сама по себе.
  • Недостаточный объем топки.
  • Широкий и длинный дымоход не работает с маленькой топкой.



Действия по восстановлению тяги


После устранения вышеперечисленных причин можно воспользоваться специальными приспособлениями для регуляции тяги:

  • анемометр – определит тягу в дымоходе;
  • стабилизатор тяги – представляет собой «зонтик» над верхним срезом трубы дымохода, не просто повышает тягу, но и регулирует ее;
  • дефлектор – является устройством, усиливающим тягу;
  • ротационная турбина – разновидность дефлетора.





В заключение можно с уверенностью утверждать, что печь, сложенная из кирпича, будет надежно служить при условии соблюдения определенных правил. Не стоит изменять однажды сложенную печь, перекладывать ее отдельные части, тем более стены, так как резко увеличится вероятность растрескивания и даже обрушения всей конструкции. При возникновении необходимости печь подвергается полной разборке и перекладке.

Как установить печь с выносной топкой в баню, смотрите в следующем видео.
