  № 8 (98) август 2006



•
  Материал подготовил: Виктор Полухин



•
  Фото: Дмитрий Минкин


Как продлить купальный сезон и сохранить чистую воду в открытых бассейнах? Для их владельцев это главная проблема. Решить ее можно, воздвигнув над чашей светопрозрачный павильон.

Август, конец лета... Именно теперь назло капризам погоды хочется продлить благословенную летнюю пору. Всентябре-октябре еще много зелени и даже цветов, но поплавать под теплым солнышком и позагорать, как в июле, уже не получается. Атак хочется! Владельцы открытых бассейнов находятся в выигрышном положении. Домашний "пляж" рядом, солнышко светит, а сделать потеплее водичку и подогреть воздух, чтобы не дрожать, выйдя на берег, оказывается, можно довольно легко, возведя над водной гладью легкий прозрачный павильон. Тогда купаться и даже загорать (конечно, не в такой степени, как на побережье Черного моря) в средней полосе можно до середины октября. Подобных сооружений на загородных участках сегодня становится все больше и больше.

Единство противоположностей

Несмотря на конструктивную простоту, такое сооружение призвано решить труднейшую задачу совмещения противоположностей. Во-первых, оно должно быть максимально открытым, чтобы не мешать единению человека с природой. Ведь открытый бассейн и создавался ради наслаждения водой, солнцем, благоуханием растений, чудесным ландшафтом. Во-вторых, укрытие над чашей предназначено для того, чтобы избавить хозяев от порывов холодного ветра, дождя, пыли и мусора. Да и не каждому приятно плескаться в воде вместе с лягушками и насекомыми.

Светопрозрачные павильоны позволяют объединить достоинства открытых и закрытых бассейнов. Вкакой пропорции и насколько успешно- зависит от особенностей конструкции. Хозяин может приобрести готовый павильон и смонтировать над давно обжитым бассейном за несколько часов или же изготовить сооружение на заказ- как по каталогу (срок исполнения- околомесяца), так и в соответствии со своей фантазией.

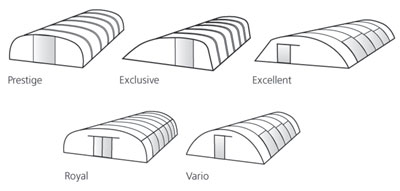

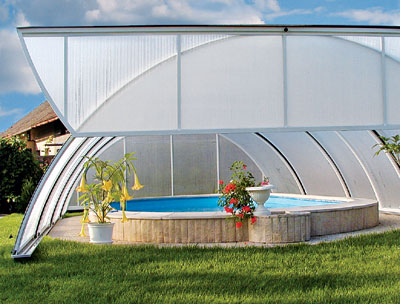

Мы расскажем вам только о конструкциях заводского исполнения. Их делят на раздвижные (мобильные) и стационарные. Впервых секции (модули) перемещаются друг относительно друга на роликах по направляющим. Вторые крепят к фундаменту неподвижно, однако панели их стенок могут сдвигаться (не во всех моделях) вверх, открывая прямой доступ солнцу и свежему воздуху. Павильоны первого типа применяются как укрытие (чаще всего) или купальный зал. Ктаким моделям относятся, например, Prestige, Safia (VROKA, Германия), Laguna, Olimpik (ALUKOV-IPC TEAM, Чехия), Grand-Mobil и Atlantis (CAMPANA, Германия). Стационарные сооружения используются как комфортабельные купальные залы. Вдоль стенок такого павильона можно не только ходить в полный рост, но и устраивать площадки для отдыха с шезлонгами, столиками, растениями. Более того, намечается тенденция к строительству стационарных павильонов из толстого ПК над подогреваемыми бассейнами, чтобы можно было пользоваться ими круглый год. По приблизительным подсчетам, такое сооружение в 1,5-2 раза дешевле, чем отдельное здание.

Другим существенным достоинством павильонов является то, что они резко уменьшают трудоемкость поддержания чистоты воды. Ни шквал ветра, щедро осыпающий водную гладь листьями, травой и пылью именно перед тем, как вы с друзьями собрались поплавать, ни возмущенно квакающие лягушки, встречающие вас по утрам, больше не преподнесут неприятных сюрпризов. Поэтому химическую обработку воды можно проводить гораздо реже (расход препаратов, по многолетним наблюдениям специалистов "ПУЛ ГЭЛАКСИ", сокращается примерно на 30-40%). Да и свежую воду доливают реже, поскольку уменьшается испарение из чаши бассейна.

Под таким "тентом" можно находиться часами, не боясь обгореть. Ауж как необычайно хрустальные, бирюзовые и бронзовые павильоны преображают ландшафт!

Подобные сооружения начали появляться на участках лет десять назад. Вначале их возводили через 3-4 года после строительства открытого бассейна. Даже пару лет назад примерно шестая часть павильонов строилась одновременно с бассейнами. Сегодня эта доля увеличилась раза в два.

Число основных производителей павильонов пока невелико: VROKA, CAMPANA, ALUKOV. Однако рынок стал интенсивно пополняться новыми участниками: NOVUM (Россия), ALBION, GATOR, IPC TEAM (все- Чехия). Последняя компания, объединив в ассоциацию десятки производителей из разных стран, предлагает наибольшее количество моделей- целых 14. Отечественные фирмы тоже ищут свои пути. Одни продают павильоны, собранные из комплектующих зарубежных изготовителей с согласия последних (например "АТЛАНТА" в паре с CAMPANA или "ПОЛИКАРП-IPC TEAM" в союзе с ALUKOV-IPC TEAM). Другие ведут сборку на свой страх и риск и порой позиционируют продукцию как оригинальную, собственной разработки. Ксожалению, среди тех, кто на интернет-сайтах заявляет о российском происхождении продаваемых павильонов, мы практически не нашли желающих предоставить для статьи фото смонтированных образцов. Исключение составила фирма "ПАВИЛЬОНЫ ДЛЯ БАССЕЙНОВ", сооружающая свои конструкции (сравнительно недорогие) из нержавейки.

Павильон- вещь хорошая, но недешевая: по стоимости он сопоставим с бассейном. Взависимости от модели и комплектации цены варьируются в диапазоне 4550-12600руб. за 1м² покрываемой площади. Любые отклонения от базового исполнения ведут к удорожанию конструкции. Так, каждые дополнительные 10см высоты павильона увеличивают базовую сумму на 3-4%. Замена бесцветных ПК-панелей цветными повысит цену на 5-10%. Окраска алюминиевых профилей под цвет дома "тянет" на 10%. Характерно, что стоимость похожих моделей у разных производителей различается на 5-15%. Однако сейчас наметилась тенденция к снижению цен- по мере увеличения спроса на такую продукцию и появления новых участников рынка. Поэтому торгуйтесь. Дело того стоит.

Игры с солнцем

Поликарбонат в 250 раз прочнее стекла и в 8 раз- оргстекла. Монолит толщиной 3мм невозможно разбить даже кувалдой. Сотовые панели обеспечивают безопасное остекление. Их можно легко гнуть (поперек ребер), резать, сверлить. Пластик устойчив к химикатам, работоспособен при температуре -50...+120С, при пожаре не поддерживает горение. Многокамерная структура обеспечивает легкость и высокие тепло- и звукоизолирующие свойства конструкции. Теплопередача у панели толщиной 8мм почти такая же, как у традиционных деревянных окон со сдвоенными рамами. Кроме того, изюминкой ПК является особый характер пропускания световых лучей. Это самый прозрачный из пластиков: светопропускание листов колеблется в диапазоне 75-89%. Но учтите, для цветных листов этот показатель на треть, а то и наполовину ниже, поэтому цветные павильоны разумнее ставить над обогреваемыми бассейнами.

Лучи с разной длиной волны проходят через ПК по-разному. Хорошо пропускается видимая часть спектра и так называемого ближнего (А) диапазона УФ-излучения (330-380нм). Авот жесткое УФ-излучение (290- 330 нм), вредное для кожи человека, почти не пропускается. Совсем не проходят сквозь пластик длинноволновые ИК-лучи (длиннее 2500нм). Именно это свойство обеспечивает главный эффект павильонов- парниковый. Его суть заключается в следующем. Проникшее внутрь излучение нагревает воду и все твердые тела. Они, в свою очередь, начинают испускать тепловые лучи, но только очень длинноволновые- более 5000нм (в соответствии со своей температурой). Пластик эти лучи не пропускает, а отражает обратно. Ивсе это многократно повторяется. Витоге температура воздуха и воды под покрытием постепенно растет, пока потери тепла путем теплопередачи через стенки и грунт не сравняются с притоком тепла от солнца. Примечательно, что прямые солнечные лучи многократно отражаются от стенок и перегородок и внутрь проходят в рассеянном виде. Поэтому-то в павильоне можно загорать (мягкие УФ-лучи проходят) без риска обгореть.

Однако УФ-лучи вредны для самого поликарбоната- вызывают его помутнение, пожелтение, снижают механическую прочность. Поэтому листы ПК, предназначенные для использования на улице, принято защищать от солнечной радиации. Чаще это делают нанесением (соэкструзией или лакированием) защитного слоя на одну или обе стороны листа. При эксплуатации покрытие следует оберегать от механического повреждения. Ине забывайте, что защита служит 10-12лет, после чего панели придется сменить. На рынке предлагаются ПК-панели марок Lexan (GENERAL ELECTRIC PLASTICS, Австрия), Makrolon (BAYER, Германия), Polygal (POLYGAL PLASTICS, Израиль), Akrilon (QUINN-PLASTICS, Германия), Sellex ("ПОЛИАЛЬТ", Россия) ит.д. Стоит 1м² прозрачного материала 315-420руб., цветные листы- на 5-6% дороже.

Если же вы опасаетесь, что окружающие красо/ты будут просматриваться изнутри павильона недостаточно отчетливо, вместо сотовых панелей можно установить монолитные листы (хотя бы в отдельных местах). Они по прозрачности не уступают стеклу, но почти вчетверо дороже сотовых панелей. Другой вариант- приобрести павильон с секциями, сдвигающимися вверх, например Vario или Excellent (VROKA).

Светопропускание через сотовый ПК, %

(прозрачный лист толщиной 6мм марки Polygal, в диапазоне длин волн, нм)

Некоторые характеристики сотового поликарбоната марки Akrilon

Каркас каркасу рознь

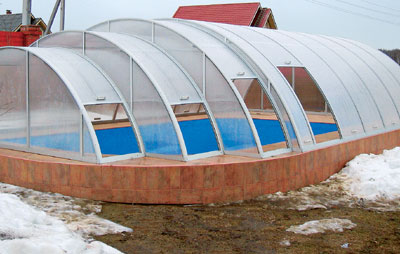

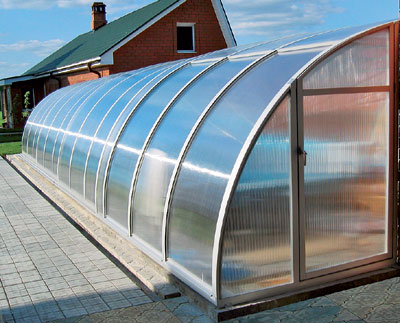

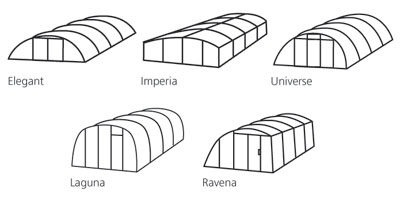

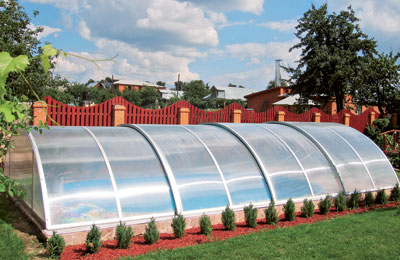

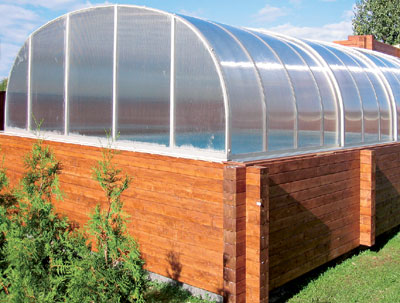

Наиболее популярный вид павильонов- с сегментным сечением (тоннельного типа). Кчислу этих универсальных по назначению сооружений относятся, например, модели Teledom (VROKA), Mobil (CAMPANA), Universe (ALUKOV-IPC TEAM), Klassic (ALBION). Низкие укрытия (0,8-1,2м), такие, как Flair (VROKA), "Атланта-Мини Мобиль" ("АТЛАНТА"), Elegant (ALUKOV-IPC TEAM), почти не влияют на общую картину ландшафта. Невысокие павильоны с плоскими боковыми стенками- Karat (VROKA), Imperia (ALUKOV-IPC TEAM)- хороши для полузаглубленных бассейнов или чаш, над которыми установлен привод пленочного покрытия для воды. Сооружения с одной плоской стенкой- Excellent, Exclusive (VROKA), Monaco (GATOR)- позволяют обходить чашу с трех сторон. Ну а комбинируя части от разных павильонов, можно получить более удобную конструкцию, например низкое укрытие с высокой входной зоной ит.п.

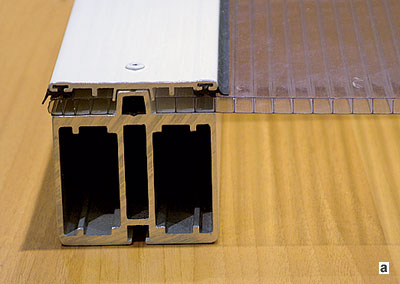

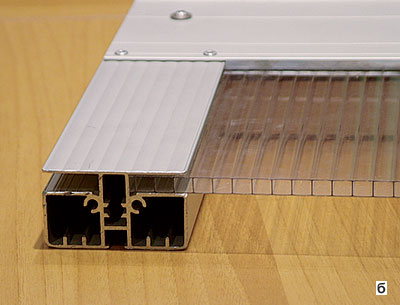

Основной материал для каркаса- профили из алюминиевого сплава. Водной модели может использоваться до15 их разновидностей по сечению. Собираются все они на заклепках. Несущие профили имеют Н-образное сечение с пазами для монтажа остекления и уплотнений. Павильоны малой высоты, с плоскими стенками или широкие делают из профилей увеличенной прочности, поскольку в их узлах действуют значительные распирающие усилия. Всекциях раздвижных конструкций несущие дуги (2-4 шт.) должны располагаться с шагом 0,7-1,05м, чтобы покрытие выдерживало российскую снеговую шапку. На рынке есть модели с шагом дуг 2,1м. Они примерно на 20% дешевле, но снег с них придется счищать чаще (допустимый слой- не более 10см).

Зазор между секциями герметизируется с помощью щеточного уплотнения или мягкой резиновой ленты. Внизу каждой секции устанавливают по два ролика с обеих сторон. Выполненные из полиамида, они легко вращаются на подшипниках скольжения.

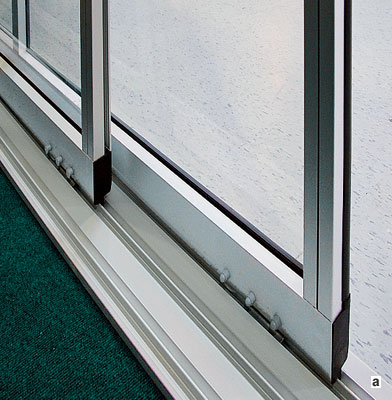

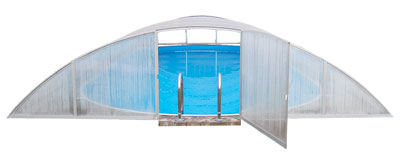

Каркасы торцевых конструкций изготовляются из особых профилей, позволяющих быстро, но жестко соединить стенку с прилегающей секцией укрытия без винтов и болтов. Если на пути перемещения секции встречаются лишь небольшие препятствия, зазор между стенкой и "полом" закрывают щеточным уплотнением (высотой до 40мм) или резиновой лентой (шириной до 150мм). Если препятствия высокие (до 0,7м), нижнюю часть стенки делают откидной. Иногда всю стенку выполняют из ПВХ-пленки (так дешевле), которую можно скатать в рулон и пристегнуть к дуге секции.

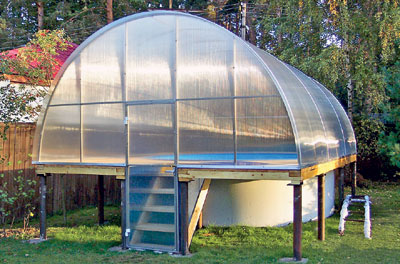

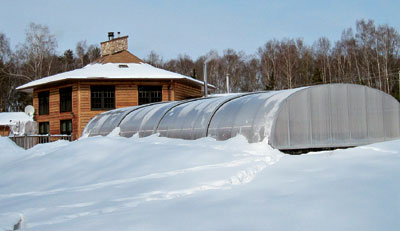

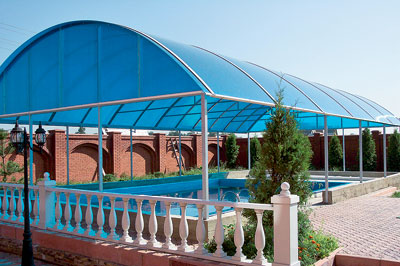

Отечественные производители предлагают сварные каркасы из стальных окрашенных труб прямоугольного сечения. Шапки снега им нипочем, но защита от коррозии нужна хорошая.

обходиться без ходовых путей и фундамента;

применять различные схемы схождения дуг

увеличивать зону раскрытия до 50% водной глади.

Пути-дорожки

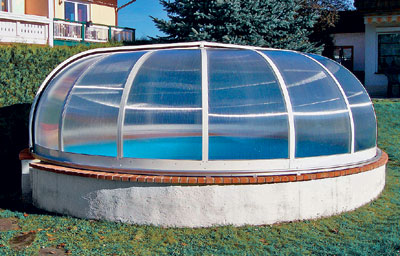

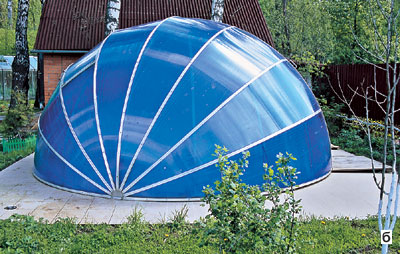

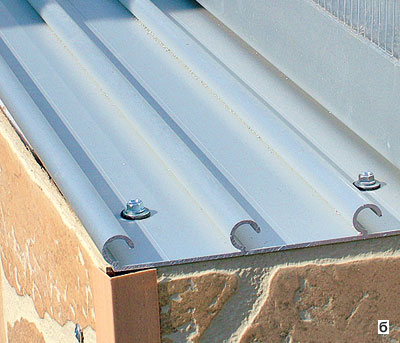

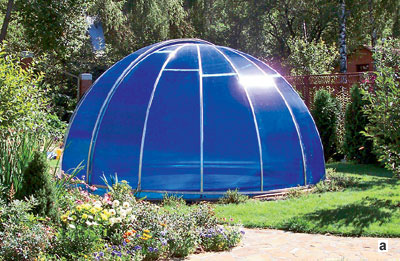

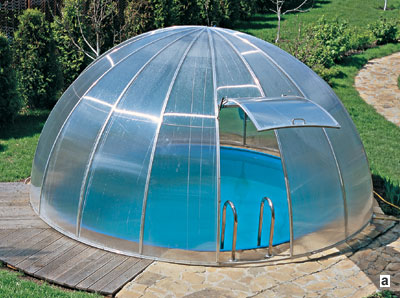

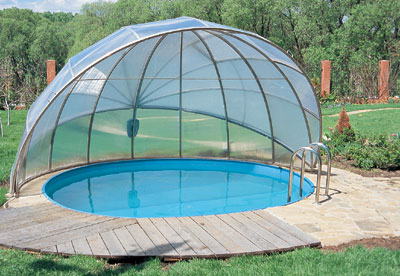

Секции раздвижных павильонов катаются по ходовым путям- каждая по своему рельсу. Пути могут снабжаться 2-7 рельсами, которые имеют трубчатое сечение и слегка возвышаются над плоской опорной полосой. Ширина путей варьируется в диапазоне 200-500мм, цена 1пог.м- 700-2800руб. Для павильонов-сфер используют круговые направляющие. Фирма IPC TEAM разработала безопасные конструкции ходовых систем- "Комфорт" и "Прогресс". Они отличаются уменьшенной высотой (10-18мм), и о них нельзя споткнуться, потому что рельсы не выступают над опорной пластиной.

Монтировать пути можно только на ровном жестком основании. Для этого подходят и широкая стенка чаши, и толстые плиты мощения (только по бетону, а не по песку). Однако чаще всего используют две отдельные железобетонные ленты фундамента глубиной залегания 30-40см. Как правило, их делает владелец бассейна. Главное требование при этом- чтобы поверхности обеих лент лежали строго в одной плоскости, были ровными и гладкими. Допускается уклон до 0,003 (то есть 3мм на 1пог.м), но только в одну сторону на обеих опорах. Ленты делают шире ходовых путей на 50-80мм. При новом строительстве их можно отлить заодно с чашей бассейна. Крепить направляющие к фундаменту следует только металлическими анкерами с шагом не более 1м. Щели, образующиеся между подошвой направляющих и основанием, заделывают силиконовым герметиком. CAMPANA закрывает их резиновым профилем BAP (приобретается отдельно), для фиксации которого в направляющих предусмотрен особый паз.

Если вы хотите сдвигать секции за пределы бассейна, ходовые пути придется наращивать. Для этого вам надо будет приобрести дополнительные отрезки ходового профиля и удлинить фундамент. УCAMPANA есть вариант съемных направляющих, не требующих бетонных лент.

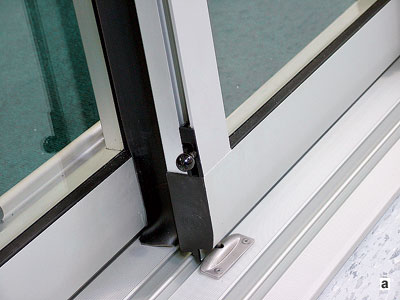

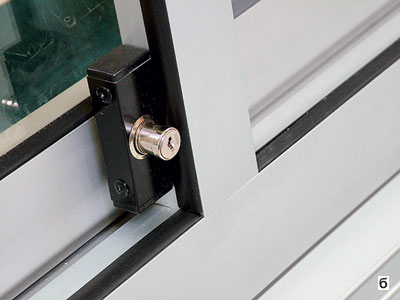

Чтобы секции не сдвинуло ветром, существуют две системы стопорения. От аэродинамического подъема по вертикали секции удержат скобообразные накладки. Они монтируются на нижних профилях каркаса так, чтобы полуобхватывать рельсы, не касаясь их. Продольное смещение предупреждают просто: накладку и рельс вместе просверливают насквозь по месту и в отверстие при ветреной погоде вставляют стержень-стопор. Вмоделях IPCTEAM для этих целей предусмотрен замок, работающий по типу оконного шпингалета.

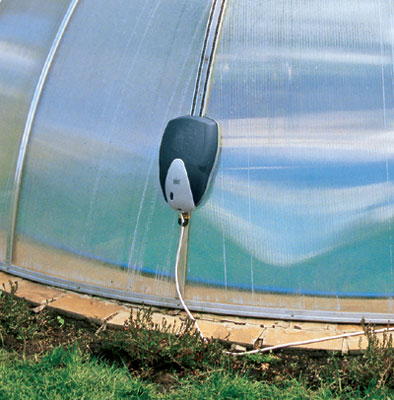

Адепты "умного дома" могут воспользоваться электроприводом перемещения секций по направляющим (питание 12В или от солнечной батареи, установленной на секции). Набор датчиков (сумерек, дождя, ветра, звука, движения, конечного положения ит.п.) вместе с программируемым контроллером и пультомДУ поможет раскрывать-закрывать павильон автоматически по программе или в зависимости от погодных условий даже в отсутствие хозяев. Предлагают такие системы CAMPANA и IPCTEAM. Только вот цена этих "приятных мелочей"- от 140000руб.

Проблемы эксплуатации

Проблемой может стать и запотевание панелей. Оно возникает порой внутри помещения в холодное время: летом- утром, а осенью и весной- даже днем. Чтобы капли не проливались сверху дождиком, рекомендуется использовать панели со специальным покрытием NoDrop. Тогда образовавшаяся жидкость стечет струйками по стене и будет отведена за пределы бассейна. Сложнее бороться с конденсатом внутри панели, в ее каналах. Он появляется не всегда и зависит от конкретных условий эксплуатации бассейна и конструкции павильона. Для предупреждения этого явления существуют два способа. VROKA предлагает нижние торцы панелей оставлять открытыми и даже делать на них продольный паз, чтобы улучшить проветривание каналов. CAMPANA, наоборот, эти торцы тщательно герметизирует. Цель- исключить проникновение в каналы уличного воздуха, а также насекомых и грибковых спор, приводящих иногда к образованию серого налета в нижней зоне остекления. Снаружи панели следует промывать водой. Так или иначе, все эти трудности преодолимы и не пугают покупателей, число которых неуклонно увеличивается.

Редакция благодарит компании "ПАВИЛЬОНЫ ДЛЯ БАССЕЙНОВ", "ПУЛ ГЭЛАКСИ", "ПОЛИКАРП-IPC TEAM", "АТЛАНТА", "КОНТЕК", "ГИДРОИНЖИНИРИНГ", "ДАНКО", "ЭФФЕКТ-ЭКО" за помощь в подготовке материала.
