• Банная печь-каменка из кирпича постоянного действия
• Кладка кирпичной банной печи-каменки своими руками
• Кирпичная печь-каменка периодического действия
• Раствор для кирпичной печки-каменки
• Кладка кирпичной печи-каменки для бани

Банная печь-каменка из кирпича постоянного действия

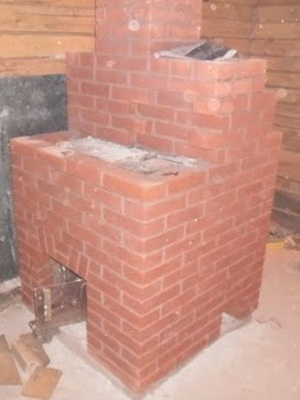

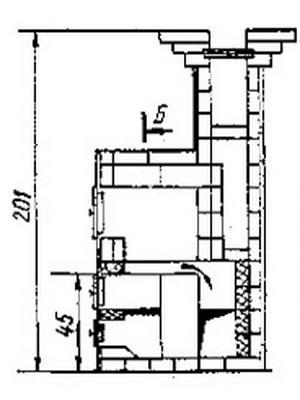

Примером простой каменки из кирпича индивидуального изготовления может служить печь длиной 102 см (т. е. в 4 кирпича), шириной — 115 см (4,5 кирпича) и высотой — 203 см, что составляет 29 рядов кладки. Наружный объем такой печи — 2,3 м3. Топливник должен быть выложен из огнеупорного кирпича, а остальной массив можно возвести из красного кирпича. Топливник рекомендуется снабдить колосниковой решеткой.

Принцип работы печи-каменки из кирпича устроен следующим образом. Топочные газы, омывая дно камеры, проходят в вертикальные газоходы и поднимаются наверх. Затем газы попадают в параллельные боковые газоходы, происходит обогрев боковых стенок, после чего они опускаются до дна камеры, откуда через подъемный газоход переходят в дымовую трубу.

В роли разделительной перегородки между газами и камнями обычно выступает бывший в употреблении чугунный пищеварочный котел. Так как каменная засыпка находится отдельно от газового пространства, то попадание воды в топку исключено.

Кирпичная банная печь-каменка конструкции А. Филичко

В качестве варианта создания каменки индивидуального изготовления за основу можно взять банную печь конструкции А. Филичко.

Печь конструкции А. Филичко характеризуется гигиеничностью и быстрым нагреванием засыпки. Кроме того, камни в ней не остывают. Размеры такой печи составляют 0,84 х 0,59 м. Она подходит для топки углем в постоянном режиме, даже в процессе принятия банных процедур. Нагрев засыпки происходит непосредственно от плиты, без пропускания сквозь нее газов сгорания, что и делает ее гигиеничной. Засыпать камеру можно булыжниками или чушками из чугуна. Булыжники дольше сохраняют тепло, а чугун способен быстрее нагреваться. Водяной бак нужно время от времени пополнять.

Перед тем как приступать непосредственно к кладке печи-каменки из кирпича, необходимо устроить фундамент глубиной около 0,75 м. Гидроизоляционные работы должны проводиться таким образом, чтобы рубероид был уложен двумя слоями на 7 см ниже уровня грунта. Высота топливника, как правило, составляет 0,28 м, а непосредственно на нем устанавливается плита толщиной 20 мм. Для утяжеления на нее рекомендуется положить металлическую конструкцию из чугуна. Внутренний слой топливника должен быть выложен из жаростойкого кирпича. При топке углем продукты его сгорания нагревают плиту, чугунную конструкцию, располагающуюся на ней, и водяной бак.

Кладка кирпичной банной печи-каменки своими руками

Кладка первого ряда должна производиться в металлическом «футляре», кирпич при этом необходимо располагать плашмя.

Второй ряд должен быть выполнен из кирпичей, укладывающихся ребром, затем на них выкладывают плашмя ряд кирпичей, на котором монтируют поддувало, водонагревательную емкость и кирпичный щит для обогрева.

Им закрепляют поддувало, над которым располагается ряд кирпичей, уложенных плашмя на одном уровне с третьим рядом. Затем поперек топливника следует вмонтировать колосники размерами 0,3 X 0,2 м. Правая стенка водонагревательной емкости и сами колосники должны быть обложены жаростойким кирпичом. Весь ряд рекомендуется зафиксировать, используя полосы из стали.

Четвертый и пятый ряды необходимы для укрепления дверки топки, они выполняются кладкой «на ребро». Далее можно переходить к обкладыванию топливника изнутри, а также нагревательной плиты жаростойким кирпичом. Также следует выложить плашмя ряд кирпичей над дверкой. Его уровень должен совпадать с поверхностью кирпичей, выложенных «на ребро». После этого можно переходить к монтажу перемычки между дымовыми каналами, длина каждого из которых должна составлять 17 см.

Для удобства зачерпывания нагретой воды необходимо, чтобы наружный край водонагревательной емкости выступал за край печки.

При кладке печи-каменки верхний край емкости должен располагаться на 7 см ниже пятого ряда кирпича, поверх которого следует уложить 20-миллиметровую железную плиту.

Шестой ряд выкладывается жаростойким кирпичом «на ребро», а в обогревательной плите — плашмя.

Седьмой и восьмой ряды необходимы для фиксации дверки паровой камеры, при этом кирпич кладется все так же ребром. Сверху восьмого ряда монтируют пластины из металла.

Следующий ряд банной печи-каменки выкладывают кирпичом «на ребро», а внутри обогревательного щитка кладка должна производиться плашмя. Кирпич в десятом ряду следует укладывать плашмя, а внутри обогревательного щитка — «на ребро», сверху располагая металлическую пластину.

С одиннадцатого по тринадцатый ряд кладку банной печи-каменки из кирпича необходимо производить «на ребро». Внутри одиннадцатого ряда осуществляется кладка двух рядов плашмя располагающихся кирпичей. Сверху на двенадцатый ряд следует уложить пластины и полосы из стали, а поверх тринадцатого ряда — только полосы.

На четырнадцатом ряду осуществляется монтаж дымовой заслонки.

После кладки пятнадцатого ряда можно переходить к заключительному шестнадцатому ряду, на котором асбест должен прижаться к деревянной потолочной поверхности.

Завершающим этапом кладки кирпичной банной печи-каменки является устройство дымовой трубы, состоящей из пяти рядов плашмя расположенных кирпичей.

Кирпичная печь-каменка периодического действия

Печь должна быть оборудована дымоходами в виде опускных колодцев. Для придания большей прочности ее рекомендуется отделать стальными уголками. Камера для камней, как правило, снабжена двумя дверками.

Нередко устройство дымоходов происходит таким образом, что они пропускают дымовые газы из области вокруг канала в нижнюю часть камеры для камней.

Возведение массивной кирпичной печи-каменки должно начинаться с закладки ее фундамента. Для предотвращения оседания печи и ее наклонения из-за увлажнения или промерзания грунта фундамент необходимо заглублять не менее чем на 0,5 м. Его поперечные размеры должны быть больше печных на полкирпича в каждую сторону, т. е. в целом на кирпич. Расстояние от фундамента печи до фундамента стены должно составлять не менее 5 см, а зазор между ними необходимо заполнить песком. Дно котлована следует утрамбовать и выровнять, используя специальный уровень. Наиболее подходящим фундаментом считается бетонный или бутобетонный. В сухом грунте его можно приготовить из кирпичей с использованием известкового, цементного или известково-цементного раствора.

Главным материалом для кладки кирпичных каменок для бань является обыкновенный полнотелый кирпич первого сорта. Категорически запрещено использовать дырчатые и силикатные кирпичи, так как они быстро разрушаются. Для кладки и футеровки топливника печи больше всего подходят тугоплавкие и огнеупорные кирпичи. Тугоплавкие кирпичи используются для сжигания дров, а огнеупорные (шамотные) кирпичи — для сжигания каменного угля, жидкого топлива, газа.

Основой качественной кладки кирпичной печи-каменки для бани является обеспечение плотности швов. Это необходимо для того, чтобы в помещение бани не проникали продукты сгорания, которые могут стать причиной отравления угарным газом. Швы кладки следует заполнять раствором на всю глубину. Их толщина должна быть минимальной. Если используется обычный кирпич, то толщина шва не должна превышать 5 мм, а для тугоплавкого и огнеупорного кирпича она должна составлять не более 3 мм на всю глубину.

Раствор для кирпичной печки-каменки

Для приготовления известкового раствора используется гашеная известь и просеянный песок в соотношении от 1:2 до 1:3. Цементный раствор, в котором соотношение цемента и песка составляет 1:3, рекомендуется готовить небольшими порциями, чтобы успеть применить его до схватывания.

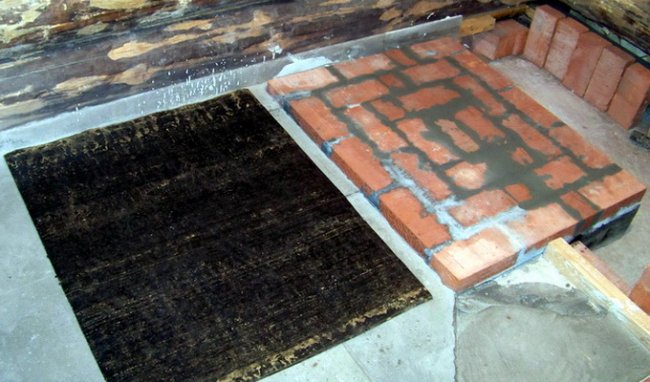

Поверхность фундамента следует залить цементным раствором, выровнять с помощью рейки и покрыть сверху гидроизоляционным толем или рубероидом в два слоя.

Раствор можно расстилать рукой, с мастерка его разрешено выкладывать лишь до пола топливника и дна дымовых каналов.

Кладка кирпичной печи-каменки для бани

Необходимо обеспечивать гладкость внутренних поверхностей печей. Для этого колотые и тесаные кирпичи располагают шероховатыми гранями наружу. Через каждые 4-5 рядов кладки внутренние поверхности затирают влажной мочальной кистью или тряпкой.

К кладке следующего ряда можно переходить лишь после того, как будут уложены все кирпичи предыдущего ряда. Рекомендуется до начала кладки на раствор произвести примерочную раскладку кирпичей без раствора.

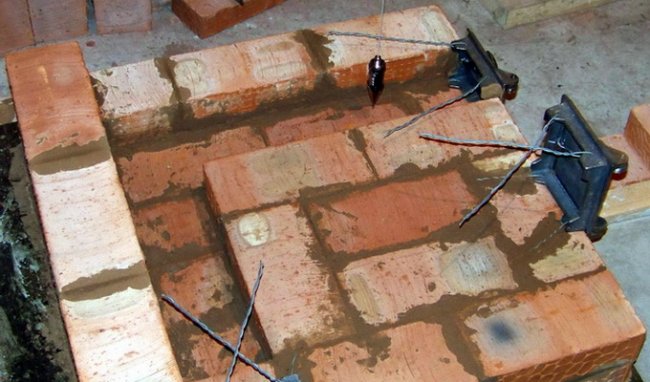

После того как будет произведена укладка первого ряда, следует проверить правильность углов, используя специальный угольник или шнур. После укладки второго ряда по углам печи необходимо расставить направляющие шнуры с отсечками. Они должны быть подвешены гвоздями к потолку, а снизу намотаны на гвозди, углубленные в швы между двумя нижними рядами.

При укладке кирпичей важно соблюдать правила их перевязки: каждый вертикальный шов должен перекрываться кирпичом, расположенным рядом выше. Категорически запрещено производить перевязку кладки обычного кирпича с кладкой из тугоплавкого или огнеупорного кирпича, так как при повышении температуры они обладают разным расширением.

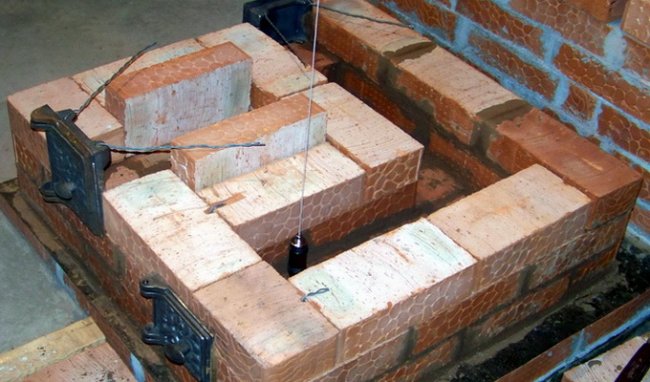

Печные приборные дверки, задвижки, колосниковые решетки, плиты и водогрейные коробки должны быть установлены во время кладки кирпича. Рамку дверки следует монтировать в кладке с помощью специальных лапок (кляммер) из мягкой стальной полосы (обручного железа). К рамке лапки должны крепиться с помощью заклепок. Перед фиксацией на место рамку следует обмотать асбестовым шнуром или тканью. Если между рамкой дверки топливника и кирпичной кладкой отсутствует асбест, то по всему периметру нужно оставить зазор шириной 3-4 мм. Это необходимо для того, чтобы рамка при нагреве не смогла раздвинуть кладку. С целью обеспечения прочности перемычки дверка топливника должна быть перекрыта способом «в замок», т. е. когда средний кирпич скошенными концами располагают на скошенные концы соседних кирпичей. Другие дверки и рамки заслонок должны быть закреплены в кладке с помощью проволоки.

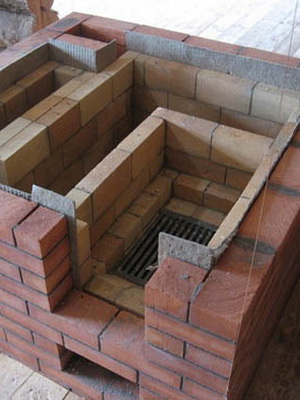

Колосниковая решетка монтируется прорезями вдоль топливника. Для расширения решетки между ее краями и кирпичами кладки необходимо оставлять зазор не менее 5 мм. Он должен быть заполнен песком. Такой же зазор следует делать и между плитой над топливником и кладкой.

Одной из самых важных частей печи является топливник. Для топки дровами наименьшая его ширина должна быть в один кирпич, т. е. составлять 25 см, а минимальная высота — 35 см. Чем больше высота топливника, тем лучше условия горения топлива. Желательно, чтобы она составляла 40-60 см. В нижней части стены топливник должен быть выполнен с уклоном в сторону колосниковой решетки, чтобы при сгорании угли опирались на решетку.

Конструкция дымооборотов влияет на равномерность прогрева и экономичность печи. Их внутренняя поверхность должна быть ровной.

Ее не следует покрывать глиняным раствором, который быстро отваливается и может засорить дымоход.

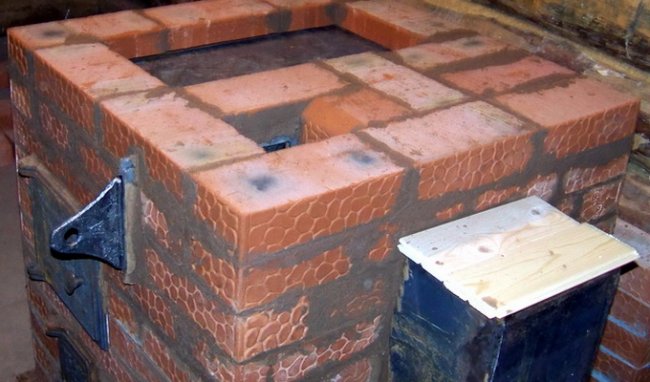

Верхняя стенка печи (перекрыта) состоит из трех рядов кирпичей, которые кладут плашмя с перевязкой. При совпадении вертикальных швов верхних стенок их следует перекрыть кусками стального листа.

Труба кирпичной печи-каменки для бани должна быть насадной, т. е. располагаться на массиве печи. При этом толщина стенок печи и трубы, а также проходное сечение дымовых каналов и трубы должны составлять не менее половины кирпича. Труба должна быть выведена на высоту не ниже 0,5 м от поверхности крыши. Для этого рекомендуется использовать цементный или известковый раствор, но не глиняный, так как он легко вымывается дождем и конденсатом, образующимся внутри трубы.

В целях соблюдения пожарной безопасности необходимо выдерживать расстояние между кирпичной поверхностью печи и сгораемой конструкцией, т. е. деревянными частями бани. Оно должно составлять не менее 40 см, если конструкция не защищена от возгорания, и более 25 см при имеющейся защите. Если печь и труба состоят из металла, то эти расстояния должны быть увеличены до 100 и 70 см соответственно. Между кирпичной трубой и деревянными элементами крыши необходимо оставлять свободное расстояние не менее 10 см. При применении металлической или асбестоцементной трубы ближайшие деревянные части потолка и крыши должны быть закрыты войлоком, предварительно пропитанным глиняным раствором, и дополнительно обшиты кровельной сталью. Зазора между трубой и кровлей не должно быть, поэтому его следует закрыть фартуком из оцинкованной стали. На деревянном полу перед топочной дверкой рекомендуется установить металлический лист размером не менее 70 х 50 см.

Для оштукатуривания кирпичной печки-каменки периодического действия подойдут растворы следующих составов — гипс: известь: песок (2:2:1); глина : известь : песок (1:1:3); глина: цемент: песок (1:1:3); глина : песок (1:2). Независимо от выбора раствора, в него рекомендуется добавить 0,1-0,2 части асбеста.
