Контрольно-измерительные и строительные инструменты каменщика - «Строительство»

3-09-2018, 16:02   Екатерина   Нашли ошибку?    Мы в Яндекс.Дзен

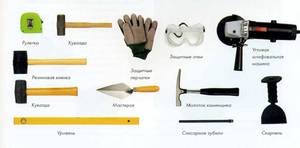

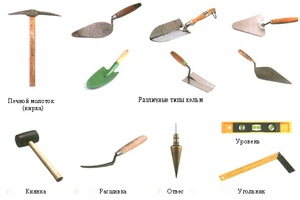

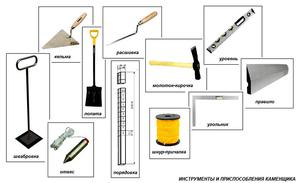

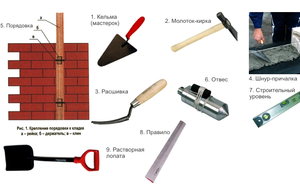

С тех пор, как человечество научилось делать кирпичи и возводить из него дома, существует профессия каменщика. Многие процессы в строительстве автоматизированы, но кирпичные стены делает человек при помощи нескольких инструментов. Каждый из инструментов каменщика имеет своё назначение и особенности. Конструкция каждого инструмента совершенствовалась временем. Чтобы полноценно выполнять свою работу, каменщик должен иметь набор специализированных инструментов, о которых речь и пойдёт ниже. Содержание Классификация инструментов каменщика Описание и назначение инструментов каменщика Строительные инструменты для кладки кирпича Контрольно-измерительные средства из набора каменщика Классификация инструментов каменщика Набор инструментов, которыми пользуется каменщик во время своей работы, делят на две группы: строительный инструмент контрольно-измерительные средства К первой группе относятся орудия труда, которыми каменщик непосредственно осуществляет кладку стены. А ко второй – средства, которыми каменщик делает необходимые замеры и контролирует качество кладки. В первую группу входят следующие инструменты: мастерок или кельма кирка или молоток каменщика лопата для раствора швабровка расшивка В группу контрольно-измерительных средств входят: строительные уровни отвесы специальный угольник порядовки рулетка или раскладной метр правило промежуточный маятник контрольный шаблон Это основной набор инструментов каменщика, которыми он возводит многоэтажные дома и прочие сооружения. Разумеется, есть и другие приспособления, которыми оборудуется рабочее место строителя при кладке стен. Описание и назначение инструментов каменщика Как уже говорилось, каждый инструмент, используемый в работе каменщика, имеет своё назначение, то есть выполняет определённые функции. Строительные инструменты для кладки кирпича В эту группу входят приспособления, используемые для кладки стен и облицовки фасадов из кирпича. Без этих инструментов каменщик не может работать. Самое известное орудие строителя – это мастерок. Его также называют кельмой. Этот инструмент представляет собой шпатель треугольной формы или в виде капли, ручка которого изогнута. Стандартная длина лопатки 18 или 19 см. С помощью мастерка каменщик наносит слой раствора нужной толщины на возводимую стену, промазывает швы и убирает излишки строительной смеси. Ручка кельмы должна быть удобной и не скользкой. Обычно она делается из пластмассы или дерева, часто прорезинена. Второй по важности инструмент – молоток-кирка (или комбинированный молоток), длина которого около 30 см. Одна сторона молотка предназначена для постукивания по кирпичу, чтобы он лёг плотно и в нужном положении, другая – для того, чтобы кирпичи колоть на куски и обтёсывать их. Лопатой для раствора размешивают свежую строительную смесь до однородности, а также наносят раствор на стену, когда она шире, чем в один кирпич. Это увеличивает скорость работы. Швабровка представляет собой квадратную пластину из резины с металлической ручкой. Она применяется, когда необходимо удалить раствор из строящихся вентиляционных стволов или из дымоходов. Расшивка применяется в облицовочных работах для отделки швов. Её конструкция позволяет формировать выпуклые, вогнутые или плоские швы при кладке облицовочным кирпичом. Контрольно-измерительные средства из набора каменщика Во время своей работы каменщику необходимо контролировать параметры кладки, чтобы в конечном итоге получилась ровная, крепкая стена, которая простоит десятки лет, а не завалится на следующий день. В этом могут помочь контрольно-измерительные приспособления. Первое, что каменщик контролирует постоянно, это отклонение кладки в горизонтальной и вертикальной плоскостях. Для этого применяются несколько средств, одно из которых строительный уровень. Уровень представляет собой устройство из алюминиевого профиля длиной 700, 500 или 300 мм. Уровень устанавливают на стену или прикладывают к ней и наблюдают за пузырьками воздуха, которые находятся в стеклянных ампулах с незамерзающей жидкостью. Если кладка ровная, пузырьки занимают положение строго по центру ампулы. Если есть отклонения, то пузырьки отклоняются от центра. Это так называемый пузырьковый строительный уровень. Их производят с одной, двумя и тремя ампулами. Уровень с тремя ампулами контролирует ещё и наклонные линии, плоскости. Кроме пузырьковых уровней, выпускают водные строительные уровни и современные лазерные приборы. Есть уровни, которые можно использовать не только для контроля, но и для разметки. Также для проверки вертикальной плоскости кладки применяют отвес. Его корпус изготавливается из металла. К корпусу прикреплён кручёный шнур, пропущенный через планку из алюминия. Есть более лёгкие приспособления по весу и утяжелённые. Чем выше кладка, тем тяжелее должен быть отвес, иначе полученные данные о вертикальности будут искажаться. Отвес массой 200-400 грамм считается лёгким, а отвес 600-1000 грамм утяжелённый, которым контролируют степень вертикальности кладки в несколько этажей. Отвесом можно контролировать не только кладку, но и дверные, оконные проёмы, углы. Для проверки той же самой вертикальности или отклонений в горизонтальной плоскости каменщик может использовать порядовки. Этот инструмент, а точнее, конструкция, собирается из реек, уголков и труб. Она служит комплексным маяком во время кладки и показывает очень точную картину. Для того чтобы воспользоваться этим инструментом, нужно нанести градацию по высоте равную толщине ряда. Если ряд одинарный, то откладываемая толщина равна 77 мм, если утолщённый, то 100 мм. Кроме того, нужно нанести еще и границы верхние и нижние дверей, окон, проёмов, перекрытий и других конструкций. Выставить порядовки нужно перед началом кладки стен с помощью отвеса. Места размещения этих инструментов – углы и стыки стен. Для соблюдения точности данные контрольные средства монтируют через 10-12 метров. Между нанесёнными отметками толщины рядов закрепляют причальный шнур, по которому и выкладывают кирпич. Следующий инструмент, относящийся к контрольно-измерительным - это правило. Приспособление представляет собой довольно большую и ровную рейку сечением 30 на 80 мм, изготовленную из алюминиевого спецпрофиля или из отфугованной древесины. Его назначение - обнаружение разного рода неровностей с лицевой стороны стены. Каменщик проводит инструментом по только что сделанной кладке и может вовремя заметить брак, и немедленно исправить его. Часто правило используют в сочетании с угольником при проверке углов. Для возведения кладки длиной более 3 метров используются промежуточные маяки. Это могут быть куски дерева или металла с размерами коробка, устанавливаемые под шнур-причалку через 3-6 метров. Это исключает провисание шнура и помогает контролировать ровность кладки. Шнур-причалка имеет в диаметре до 3 мм и необходим для соединения порядовок и маяков. Он формирует контур стены и контролирует её ровность во время кладки, показывает толщину швов по горизонтали и указывает место кирпича в ряду. Для нанесения размеров кладки каменщик использует складной метр или подходящую рулетку. Такой измерительный инструмент, как угольник, необходим, как уже упоминалось, для закладки и проверки точности углов, как внутренних, так и наружных. Угольники могут быть и деревянными и металлическими. Самый распространённый и удобный вариант: угол 90° и сторона 50 см. В своей работе каменщик также может использовать строительные шаблоны. Они применяются для разметки проёмов дверей, окон, дымоходов, вентиляции и других подобных конструкций. Бывает, что шаблоны применяются для кладки углов. В этом случае шаблоны изготавливаются из досок, которые с наружной стороны оструганы, а с внутренней отфугованы. Для кладки перегородок в здании, где уже положены перекрытия, шаблон монтируют от пола до потолка с применением отвеса. Угловые кирпичи примыкают вплотную к шаблону с перевязью. Такая процедура обеспечивает высокую точность возведения перегородки и увеличивает скорость кладки. Работа каменщика очень ответственная. Он возводит стены домов и других помещений. Его промахи или брак в работе могут стать причиной разрушения здания до ввода в эксплуатацию или уже во время. Ответственное отношение к работе и применение всех необходимых инструментов гарантируют качество кладки стен, а значит устойчивость, прочность здания и безопасность его эксплуатации.
