Раствор для кладки печи своими руками - «Строительство бани»

Cодержание

• Строительный раствор для кладки кирпича печи
• Какой бывает раствор для кладки печи
• Простой и сложный кладочный раствор для печей
• На какой раствор кладут печи: раствор глины для кладки печи
• Приготовление глиняного раствора для кладки печей
• Цементный раствор для кладки кирпичной печи
• Состав цементного раствора и пропорция для кладки
• Состав известкового раствора для кладки печи
• Как приготовить раствор для кладки печи в бане

Строительный раствор для кладки кирпича печи

Строительный раствор для кладки кирпича печи (ГОСТ 5802-78) представляет собой смесь вяжущего вещества и заполнителя (песка) с водой. Такая смесь имеет главное свойство затвердевать после укладки. С помощью раствора происходит связывание воедино отдельных кирпичей, блоков, камней и т. п. Прочность такой связки зависит от качества применяемого раствора. Следует отметить, что для каждого материала необходимо использовать определенный вид раствора.

Качество раствора для кладки печей меняется в зависимости от содержания его компонентов, которое измеряется в процентах. Компоненты бывают вяжущими (глина, цемент) и заполнителями (песок, шлак). Густота раствора может варьироваться в зависимости от количества добавленной в него при замесе воды.

Чтобы выбрать, каким раствором класть печь, нужно иметь представление о его составе. Состав раствора для кирпичной печи обозначается числовым соотношением вяжущих веществ (глины, извести, цемента) и заполнителя (песка, щебня и др.). Количество воды, используемой для создания смеси вяжущего вещества и заполнителя, в соотношении не указывается, так как воду в раствор добавляют в зависимости от его необходимой густоты.

Какой бывает раствор для кладки печи

По применению вяжущих компонентов все растворы для печи в бане можно разделить на четыре типа: цементные, известковые, гипсовые и смешанные, в состав которых входят два вяжущих компонента.

Нужно учитывать, что синтетические вяжущие компоненты, так же как и органические, не способны выдерживать длительного воздействия высоких температур, поэтому для кладки печей применяются только минеральные вяжущие материалы (глина, цемент, известь или гипс).

Раствор, на какой кладут печи, может быть тяжелым и легким. Плотность тяжелых растворов в сухом состоянии составляет более 1500 кг/м3. Плотность легких растворов не превышает 1500 кг/м3.

По назначению растворы делятся на кладочные (предназначенные непосредственно для кладки кирпича, камня и печных блоков), отделочные (для отделки печей) и специальные.

Растворы, в отличие от бетонов, можно укладывать более тонкими слоями и без использования специального механического уплотнителя. Чаще всего они наносятся на пористые основания (кирпич, подходящие природные каменные материалы), которые способны поглощать воду.

Простой и сложный кладочный раствор для печей

Простые растворы состоят из заполнителя и одного вида вяжущего компонента. Сложные или смешанные растворы включают в себя несколько видов вяжущих компонентов (цемента и глины, цемента и извести) и заполнителей. Так, например, сложный цементно-известковый раствор, имеющий соотношение 1:3:15, состоит из одной части цемента, трех частей известкового наполнителя и пятнадцати частей песка.

В сложных растворах объем главного вяжущего компонента условно принимают за единицу. Остальные вещества обозначаются числами, которые указывают, сколько объемных частей необходимо на одну часть основного вяжущего компонента. Главный вяжущий компонент обладает более выраженными вяжущими свойствами по сравнению с остальными веществами, входящими в данный раствор. Поэтому название растворов дается согласно наименованию основного вяжущего вещества. Так, например, в составе известково-глиняного раствора присутствуют два вяжущих вещества — известь и глина.

Приготовить качественный подходящий раствор, руководствуясь только количественным соотношением вяжущих веществ и заполнителя, не всегда возможно, так как кроме подобного соотношения необходимо учитывать еще и основные свойства материалов, т. е. жирность, марку, количество примесей и т. д.

На какой раствор кладут печи: раствор глины для кладки печи

Главным недостатком такого раствора считается отсутствие влагостойкости. Поэтому раствор глины для печи рекомендуется использовать только при возведении основного печного массива. Для устройства печной трубы или фундамента он не подходит.

Толщина шва глиняного раствора для кладки печей не должна составлять более 5 мм, в противном случае под действием высоких температур он может растрескаться, и в образовавшиеся пустоты будет проникать воздух, ухудшая работу печи. Такой раствор должен быть приготовлен из качественной глины и мелкого просеянного песка. Диаметр песчинок должен быть не более 1 мм. Раствор следует тщательно перемешивать.

Растворы глины для кладки печи можно разделить на жирные, нормальные и тощие.

Жирные растворы характеризуются хорошей пластичностью, но при высыхании они могут заметно растрескаться.

Тощие растворы в большинстве своем непластичные, они часто крошатся и довольно непрочные.

Если сочетание вяжущего компонента и заполнителя подобрано правильно, то нормальные растворы отличаются пластичностью, практически не растрескиваются при высыхании и дают минимальную усадку, т. е. объем таких растворов остается практически неизменным. Именно нормальные растворы рекомендуются для возведения печей.

Приготовление глиняного раствора для кладки печей

Еще одним важным фактором для глиняного раствора является его густота. При правильном приготовлении раствора для кладки печей он всегда выглядит однородным, без ярко выраженных участков, состоящих из одного заполнителя или глины. По консистенции раствор должен напоминать сметану. Это легко проверить при кладке намоченного кирпича, когда лишний раствор будет легко выдавливаться тяжестью самого кирпича, а также при легком нажиме на него рукой.

Перед приготовлением раствора для печи рекомендуется также проверить качество используемой глины. Сделать это можно следующим образом.

Необходимо приготовить несколько растворов, содержащих разное количество глины и песка. Для этого нужно отмерить пять одинаковых порций глины, первую из них оставить в чистом виде, во вторую порцию добавить 10% песка, в третью порцию — 25%, в четвертую — 75%, а в пятую добавить песка столько же, сколько и глины. Если глина жирная, то для второй порции количество песка должно составлять 50%, для третьей порции необходимо взять 100% песка, для четвертой — 150%, а для пятой — в двойном объеме от количества глины.

Каждую порцию раствора следует тщательно перемешать до получения однородной массы. После этого, порционно добавляя воду, необходимо довести массу до консистенции густого теста, которое не должно прилипать к рукам.

Из каждой порции раствора нужно слепить по несколько шариков диаметром 4-5 см и столько же пластинок толщиной 2-3 см. Шарики и пластинки следует пометить и оставить сохнуть на 10-12 дней в помещении без сквозняков, с постоянной комнатной температурой.

Когда шарики и пластинки высохнут, необходимо проверить, не растрескались ли они. Если с ними внешне все в порядке и при падении с высоты 1 м на пол они не рассыпаются, то раствор считается пригодным для строительства. Пластинки из тощего раствора будут ломкими, а шарики из такого раствора при падении могут сразу рассыпаться.

Пластинки и шарики, изготовленные из жирного раствора, растрескаются при сушке.

Для наиболее точного определения качества раствора сырые шарики можно положить между двумя дощечками и сдавливать их до тех пор, пока на шариках не появятся трещины. На шариках, сделанных из раствора небольшой пластичности, крупные трещины образуются уже при сжатии примерно на четверть их диаметра.

На шариках, изготовленных из раствора средней пластичности, мелкие трещины появляются при сжатии на треть их диаметра. Небольшие трещины на шариках, сделанных из высоко-пластичного раствора, могут образоваться при сжатии на половину их диаметра.

Существует еще один вариант проверки качества раствора. Вместо шариков можно сделать жгутики толщиной чуть более 1 см и длиной 15-20 см. При попытке растяжения жгутика из малопластичного раствора он практически не тянется и сразу образует неровный разрыв. Жгутик, изготовленный из раствора средней пластичности, будет вытягиваться плавно, а оборвется только тогда, когда его толщина в месте разрыва составит примерно шестую часть от первоначальной толщины. Жгутик из пластичного и высоко-пластичного раствора растягивается плавно, постепенно становясь тоньше, а рвется он при толщине, равной около десятой части своего диаметра.

Провести проверку глиняного раствора на пластичность также можно, свернув жгутик из раствора в кольцо вокруг деревянной палочки диаметром 5 см. Если жгутик состоит из раствора с малой пластичностью, то при таком сгибании он растрескается, и будут видны разрывы. При средней пластичности в местах сгибания появятся мелкие трещины, но сам жгутик не порвется. Если раствор обладает высокой пластичностью, то ни трещины, ни разрывы не появятся.

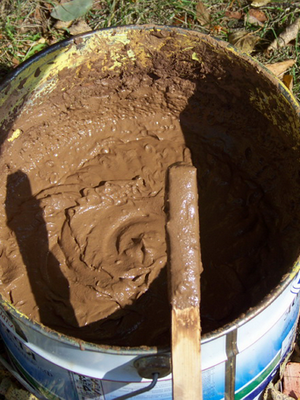

Что касается самого процесса замеса раствора, то сначала необходимо просеять песок через мелкое сито с ячейками 1-1,5 мм. Затем нужно приготовить глину. Для этого ее необходимо замочить в любой подходящей по размеру емкости, после чего добавить в глину воду до консистенции жирного молока и процедить через сито. Остатки глины необходимо развести в воде и снова процедить. Далее следует отмерить нужное количество песка и разведенной глины и тщательно перемешать до получения однородной смеси. Необходимо следить за тем, чтобы в готовом растворе не образовывались сгустки, и не было примеси крупных частиц.

Срок хранения правильно приготовленных глиняных растворов не ограничен. Если с течением времени они засохнут, то их следует просто развести водой.

Перед тем как приступать непосредственно к кладке, кирпич необходимо вымочить в воде в течение суток. Печная кладка на основе вымоченного кирпича и правильно приготовленного глиняного раствора простоит не одно десятилетие.

Если требуется возвести печную конструкцию из шамотного или огнеупорного кирпича, то раствор рекомендуется приготовить из огнеупорной глины, и шамота в соотношении 1:1.

Цементный раствор для кладки кирпичной печи

Цементные строительные растворы являются наиболее прочными, они способны затвердевать как на воздухе, так и при повышенной влажности и даже в воде. Начало схватывания цементного раствора для печи начинается примерно через 30 минут, а окончательное затвердевание происходит через 10-12 часов.

Благодаря высокой прочности и влагостойкости они используются для устройства печных труб и кладки фундамента, так как именно эти элементы печи чаще всего располагаются в условиях повышенной влажности или в зоне ее сильных перепадов.

Если в ходе возведения печи происходят изменения ее конструкции, например, когда она не вписывается в заданный промежуток, то приходится самостоятельно изготавливать несколько строительных блоков. В таких случаях рекомендуется использовать огнеупорную смесь. Для ее создания понадобится 1 часть цемента марки 400-600, 2 части щебня, 2 части обычного песка и 0,3 части шамотного песка.

Когда цементный раствор для кладки будет готов, его необходимо залить в специальную форму — опалубку, которая представляет собой деревянный ящик заданной формы с разборными стенками и без крышки.

В опалубке блоки следует выдерживать в течение месяца. При этом нужно постоянно поддерживать высокую влажность, накрыв блоки полиэтиленовой пленкой и ежедневно смачивая водой в течение первой недели.

Состав цементного раствора и пропорция для кладки

В качестве заполнителя в цементных растворах в основном используют песок. При этом пропорция соотношения цемента к песку может варьироваться от 1 : 1 до 1 : 6. Для того чтобы цементный раствор сохранял свою прочность и влагостойкость, лучше всего использовать его в течение часа после замеса.

При кладке фундамента на влажном грунте и возведении частей трубы, выходящих за уровень крыши, рекомендуется применять смешанные цементные растворы. Они чаще всего состоят из двух вяжущих элементов и заполнителя. Примером такого раствора может быть смесь цемента, известкового теста и песка. При застывании подобный раствор обладает высокой прочностью и влагостойкостью. В состав цементного раствора входит 1 часть цемента, 2 части известкового теста и от 6 до 12 частей песка.

Нередко при возведении печей требуются и более прочные растворы. Так, для создания монолитных очагов открытого огня желательно использовать жаростойкие бетонные смеси. Пропорция цементного раствора для кладки в этом случае будет следующей: 1 часть цемента марки 400-600, 2 части щебня из красного кирпича,2 части кварцевого песка и 0.3 части шамотного песка.

Состав известкового раствора для кладки печи

Как и цементные, известковые растворы для кладки отличаются высокой прочностью и хорошей влагостойкостью. Они используются в основном для устройства фундаментов и печных труб, располагающихся над уровнем кровли. В состав известкового раствора для кладки в разных пропорциях входят известковое тесто, песок и вода.

Качество известкового раствора в большей степени зависит от того, насколько правильно было осуществлено гашение извести. Комовая известь должна быть залита водой в специальном ящике. Выдерживать ее необходимо до полного гашения, периодически добавляя воду. После окончания кипения извести ее нужно перелить в другую емкость.

Наиболее подходящим местом для хранения извести является специальная земляная яма, обшитая досками. После помещения в такую яму известь следует засыпать полуметровым слоем земли. В таком состоянии она может сохранять свои свойства в течение нескольких лет. Чем дольше она хранится, тем лучше, так как после гашения известь для улучшения ее качеств рекомендуется выдержать не менее месяца.

Как приготовить раствор для кладки печи в бане

Перед тем как приготовить известковый раствор для кладки печи, известковое тесто необходимо процедить через сито, смешать с заранее просеянным через мелкую сетку песком, затем добавить немного воды, не переставая перемешивать смесь. Таким образом, раствор следует довести до необходимой густоты.

Для 1 части известкового теста понадобятся 2-3 части песка. Свежеприготовленные известковые растворы, в отличие от цементных растворов, сохраняют свои свойства в течение нескольких суток. Для большей прочности в раствор рекомендуется добавлять цемент, а для уменьшения времени застывания (например, при оштукатуривании) лучше всего добавить гипс.

Известковый раствор различают и по степени жирности. Чтобы правильно ее определить, уже готовый раствор необходимо перемешивать деревянной лопаткой в течение нескольких минут, затем посмотреть на степень его прилипания. Тощий раствор не прилипает к лопатке, жирный раствор покрывает ее поверхность толстым слоем, а нормальный ложится тонким слоем или останется на ней местами.

Известковый раствор нормальной жирности является идеальным вариантом для кладки. Для того чтобы изменить степень жирности раствора, рекомендуется добавить в него недостающие компоненты. Так, например, для увеличения жирности тощего раствора необходимо добавить известковое тесто, а для снижения жирности в качестве добавки используется песок.
