Конструкция печи-каменки для русской бани - «Строительство бани»

Cодержание

• Компактные банные печи-каменки для русской бани
• Печь-каменка для бани со встроенным баком для воды
• Каменка из металла: металлическая дровяная печь-каменка для бани
• Металлическая печь-каменка непрерывного действия
• Кирпичная печь-каменка в баню с верхним размещением бака
• Печь-каменка с нижним размещением бака для воды
• Печь-каменка для небольших бань
• Печка-каменка для бани без водонагревателя
• Печи-каменки на жидком и газообразном топливе
• Электрокаменка: электрическая печь-каменка для бани
• Универсальная печь-каменка конструкции А.Суздальцева

Конструкция каменок зависит от многих факторов.

В зависимости от вида используемого топлива различают:

• твердотопливные печи, в которых в качестве топлива используются дрова, каменный или бурый уголь, сланец, торф и другие твердые органические материалы;


• жидко-топливные печи, для топки которых используется керосин, дизельное топливо, мазут или печное дистиллированное топливо;


• печи на газообразном топливе, где применяется сжиженный или природный газ;


• печи с электрическим типом нагрева.

По режиму работы печки-каменки для бани бывают постоянного (длительного) и периодического действия.

В зависимости от материалов банные печи-каменки могут быть сделаны из кирпича и металла, без футеровки топливника или с футеровкой из огнеупорного кирпича.

Банные печи-каменки возводятся в парильных отделениях бань с целью получения пара и отопления помещения парилки. С их помощью удается поддерживать необходимую температуру от 40 до 100°С.

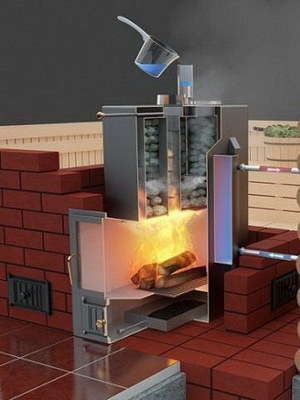

Печь-каменка состоит из топливника для дров и закрытой камеры. На своде топливника располагаются булыжник и чугунные чушки, толщина слоя которых составляет 20-22 см. Добавление чушек к булыжнику необходимо для ускорения разогрева печи-каменки, так как нагрев чугуна происходит быстрее, чем булыжника.

В своде находятся щели, через которые проходят дымовые газы. Затем они пронизывают толщу булыжника и чушек и проникают в два опускных канала, расположенных сбоку. Оттуда они выходят в дымовую трубу.

В верхней части топливника под аркой располагается «змеевик», в котором происходит нагрев воды для мытья. Для того чтобы корпус печи-каменки был более прочным, его заключают в металлический каркас.

Перед тем как сделать каменку для бани в больших парильных отделениях, где вода для банных процедур готовится в котельных централизованно, помните, что монтаж змеевика можно не производить. Пар в таких банях можно получать, обливая раскаленный булыжник водой через специально устроенное окно.

Компактные банные печи-каменки для русской бани

Компактная печь-каменка непрерывного действия может быть устроена на основе, так называемой печи-прачки. Для этого в бак вместо воды необходимо загрузить камни, а нагрев воды можно производить в ведре, установленном на камнях. Печь-каменка может быть соединена через дымовую трубу со стальной бочкой, заполненной камнями. Таким образом, получится печь, способная и производить запас тепла в камнях, и осуществлять нагрев воды.

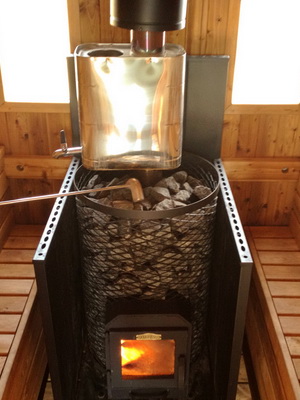

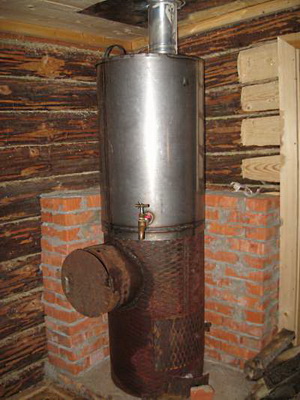

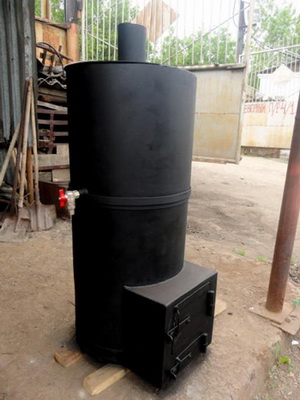

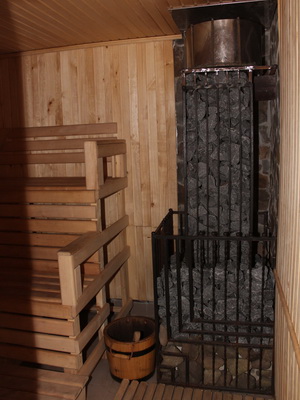

Печь-каменка для бани со встроенным баком для воды

Стандартные размеры каменки с встроенным баком для воды составляют 50 X 60 х 80 см. Высота топки при этом должна быть 30-40 см. Чтобы температура в парильне не опускалась ниже 80-100 °С, ее площадь должна составлять не более 12 м2. Масса загружаемых камней — 150 кг.

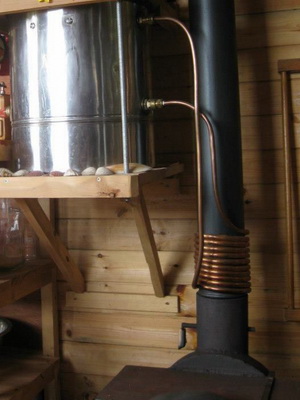

До того, как сделать каменку в баню, учтите, что для того чтобы тепло не уходило, а использовалось полностью, отводящий дымоход должен быть пропущен через каменную задвижку. Для ускорения процесса нагревания камней поддон для них рекомендуется смонтировать в виде бункера с наклонными стенками. Это необходимо для того, чтобы стенки омывались горячими дымовыми газами. Наиболее удобными и практичными считаются печи с двойными стенками, зазоры между которыми используются в качестве емкости для горячей воды. К емкости можно подсоединить еще один бак с водой, расположенный в непосредственной близости от печи. Каменка с баком для воды с двойными стенками осуществляет обогрев бани за счет конвекции воздуха. Для увеличения конвекции стенки рекомендуется выполнять с воздушным зазором, открытым снизу и сверху.

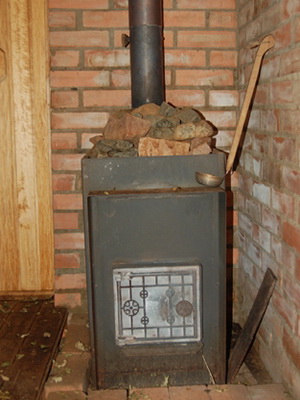

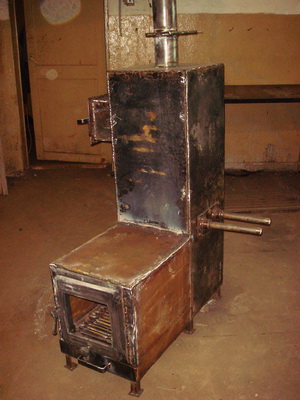

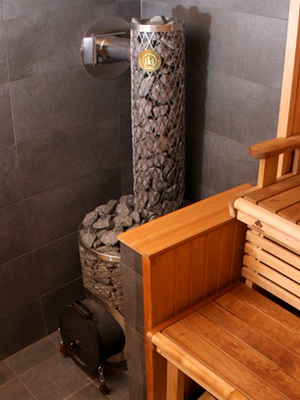

Каменка из металла: металлическая дровяная печь-каменка для бани

Размеры металлической печи-каменки, совмещенной с кухонной печью, составляют 40 X 50 см. При ее работе температура в парилке может поддерживаться до 100 °С. Для устройства таких печей не требуется много места, они способны быстро поднять температуру в парильне, и мыться там можно уже через 30 минут после начала топки. Такие печи гигиеничны, безопасны и не требуют частого ухода. Металлические печи-каменки, идеально подходят для большинства бань на садовых и дачных участках.

Конструкции таких печей многообразны. Они могут сочетаться с печами-сушилками и варочными печами. Чаще всего они изготавливаются из отходов листового железа. Верхняя часть топливника кухонной печи должна сообщаться с зольником печи-каменки, отопление которой может также осуществляться и со стороны кухни.

В корпус металлической печи-каменки для бани встроены открытые с обеих сторон жаровые трубы с камнями. Для подвода воды в них на печи должен располагаться бачок с кранами и трубками.

Если нет необходимости в топке кухонной печи, то дрова должны быть заложены непосредственно в печь-каменку. При этом расход топлива в дровяной печи-каменки для бани будет гораздо меньше, а нагрев будет происходить быстрее.

Металлическая печь-каменка непрерывного действия

Отличием металлических печей-каменок непрерывного действия является то, что они не накапливают требуемого тепла. Такая печь быстро нагревается и за короткое время охлаждается, поэтому существует необходимость в постоянном подкладывании дров. Таким образом, если есть необходимость в непрерывной топке, то это может создать определенные неудобства.

Каменки из металла имеют малую теплоемкость и не создают необходимой равномерности нагрева. Лучше всего воспользоваться теплоемкими печами-каменками из кирпича.

Топочную камеру можно отделить перегородкой от камеры для камней, тогда печь разрешено использовать как в непрерывном, так и в периодическом режиме. Такая печь называется комбинированной.

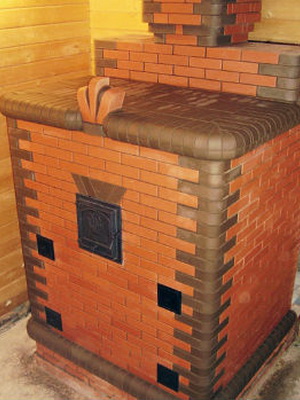

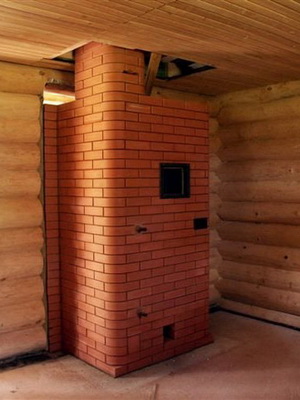

Кирпичная печь-каменка в баню с верхним размещением бака

Для ускорения нагрева камней в нижний слой засыпки следует добавить чугунный или стальной лом. Можно использовать сборную плиту, например, состоящую из двух чугунных плит размером 47 х 19 см. Лучше, чтобы толщина ее составляла не менее 10 мм.

Для максимального использования тепла и нагрева печи снизу в задней части кладки рекомендуется разместить дымообороты. Их можно обустроить путем разделения внутренней полости стальными пластинами на два канала. Один канал будет опускным, другой — подъемным.

При этом пластины должны плотно прилегать друг к другу и быть заделаны в зазор между кирпичами. В восьмом ряду кирпичной кладки печи-каменки для бани пластина должна быть загнута таким образом, чтобы ее можно было заделать между кирпичами боковой стенки.

Перед тем как сделать печку каменку с верхним размещением бака, имейте ввиду, что в верхней части печи подъемный канал выполняется зигзагообразно. Это происходит за счет выступающих кирпичей, которые способствуют созданию завихрения дымовых газов и тем самым обеспечивают большую теплоотдачу. В верхней части подъемного канала должна располагаться заслонка. Камни и бак для воды можно накрыть легкой съемной крышкой из кровельной стали.

Печь-каменка с нижним размещением бака для воды

Нижнее размещение бака обеспечивает больший комфорт при наполнении его холодной водой, а также при заборе горячей воды. Нагрев воды в баке происходит быстрее, так как он торцевой частью выходит в топку, а с боков и снизу омывается горячими газами.

Чтобы произвести укладку верхних кирпичей, сверху бак должен быть закрыт на 2/3 длины.

Для этого можно воспользоваться стальной пластиной размером 270x270x5 мм. Если нижняя заслонка открыта, то дымовые газы попадают в дымовую трубу, не проходя через нижние дымообороты.

Поэтому после растопки печи и стабилизации горения при наличии хорошей тяги нижнюю заслонку следует закрыть.

При возведении перекрыши (верхней стенки) для обеспечения большей герметичности швов предпоследний ряд кирпичей следует сдвинуть на ширину шва относительно соседних рядов и положить на предпоследний восемнадцатый ряд перекрыши кусок кровельной стали размером 27x27 см. Для кладки потребуется примерно 230 кирпичей.

В качестве дымовой заслонки можно использовать стальную пластину размером 300 х 70 х 3 мм. При этом она должна быть установлена в направляющие желоба из металлических полосок.

Печь-каменка для небольших бань

В небольших банях достаточно устройства одной печи-каменки, которая должна быть расположена в центре бани таким образом, чтобы ее большая часть с каменкой находилась в моечном помещении. Для возведения печки необходим отдельный фундамент, который должен быть выложен из качественно отформованного красного кирпича. Для устройства топочной части рекомендуется использовать огнеупорный кирпич. Банная печь не нуждается в оштукатуривании или обмазке глиной.

Для движения горячих газов в печке существуют два направления: через каменку или напрямую в трубу. В обоих вариантах горячий газ проникает в канал, расположенный вблизи водогрейного бака. Одна его сторона выходит в раздевалку, позволяя осуществлять контроль нагрева. Холодная вода поступает в бак под давлением из верхней емкости. Так как печка топится со стороны раздевалки, помещение моечной можно использовать в любое время. К тому же, если открыть топочную дверку, то печка будет выполнять роль небольшого камина.

Дополнительную подачу пара можно производить, не прекращая топки печи, которая в это время осуществляет нагрев бака. Кроме того, сухой горячий воздух можно получить, нагревая камни без полива.

Не следует допускать перегрева печи. Топить ее необходимо по 1,5-2 часа утром и вечером. Температура печных стенок не должна превышать 70-80°С. Чем дольше происходит нагрев печи, тем больше тепла выйдет на улицу.

При оптимальном режиме горения цвет пламени становится светло-желтым, а дым из трубы — бесцветным. При этом печь может слегка гудеть.

Печка-каменка для бани без водонагревателя

При устройстве печи-каменки без водонагревателя в качестве непроницаемой перегородки можно использовать металлический ящик или чугунный котел.

Камни будут очень быстро нагреваться, так как его поверхность омывается горячими дымовыми газами. Благодаря обложенному огнеупорным кирпичом топливнику печь можно топить каменным углем.

Печи-каменки на жидком и газообразном топливе

Для обогрева бани часто применяют такие газовоздушные отопительные приборы, как калориферы, конвекторы, работающие на сжиженном или природном газе и имеющие патрубок для вывода продуктов сгорания в дымоход. Необходимо, чтобы в дымоходе была встроена стальная коробка с камнями для получения пара. Но нужно учитывать, что температура нагрева камней будет невысокой (не более 200 °С). Для получения сухого пара с высокой температурой чаще всего ставят обычные печи-каменки, в топливнике которых монтируются газовые горелки с инжекторами и воздухораспределителями.

Газ считается наиболее опасным топливом. Он может стать причиной возникновения пожара, взрыва и отравления. При его использовании возможно накопление в топке взрывчатой смеси газа с воздухом при потушенном пламени, проникновение в помещение продуктов горения, содержащих повышенное количество угарного газа. Поэтому к таким печам, работающим на газе, предъявляются повышенные требования.

Для топки печей-каменок рекомендуется использовать жидкое топливо, которое без труда можно транспортировать и хранить в канистрах, бидонах или другой закрытой таре. Для топки печей разрешено применять нефтепродукты с высокой температурой вспышки: печное дистиллированное топливо, дизельное топливо, керосин, мазут. От температуры вспышки зависит состояние топлива в момент массового выделения паров, которые могут вспыхнуть при наличии пламени. Чем выше температура вспышки, тем сложнее воспламеняется топливо, следовательно, оно становится более безопасным.

Горение жидкого топлива заключается в нескольких этапах: распыления, смешения с воздухом, нагрева, испарения и окисления. В промышленных установках, где наблюдается большой расход топлива, его распыление осуществляется с помощью форсунок.

Горелка представляет собой металлический стакан с капельницей, расположенной над ним. Лучше всего подойдет отслуживший поршень двигателя, изготовленный из жаропрочного чугуна или стали. Тонкостенные стаканы склонны к быстрому прогоранию.

Капельница должна располагаться на такой высоте, чтобы удобно было следить за тем, как стекает топливо. С помощью трубки капельница сообщается с топливным баком, расположенным вне помещения бани.

На трубке монтируется фильтр и два вентиля. Один необходимо установить у бака после фильтра, он будет использоваться для его отключения. А второй вентиль следует расположить у печи, он будет нужен для регулирования расхода топлива. Нижняя часть стакана с помощью переливной трубки сообщается со сливным баком, который также находится вне банного помещения.

Скорость и полнота горения топлива зависят от степени нагрева стакана: чем выше его температура, тем быстрее происходит испарение топлива и практически полностью сгорают его пары. Для достижения большей полноты сгорания топлива рекомендуется в боковой стенке стакана просверлить отверстия для подачи воздуха.

В целом печи-каменки, функционирующие на газообразном и жидком топливе, имеют довольно сложную конструкцию.

Для того чтобы самостоятельно обустроить их, необходимо специальное оборудование и определенный опыт, а также не менее важно иметь механизмы для регулирования подачи топлива и защиты от перегрева.

В бани, оборудованные такими печами, проникает определенное количество газообразных компонентов топлива, из-за чего образуются посторонние запахи. Поэтому в индивидуальных банях рекомендуется использовать печи-каменки, работающие на твердом топливе — дровах, реже — на угле.

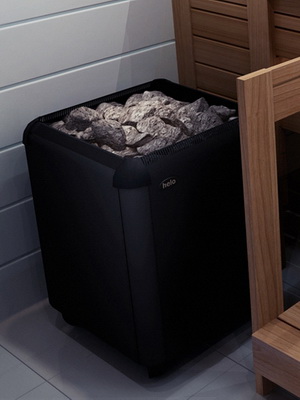

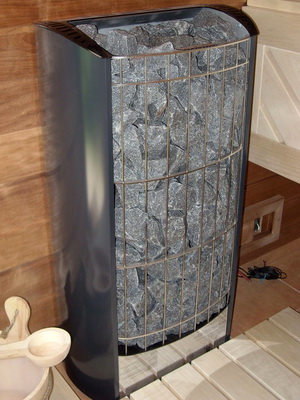

Электрокаменка: электрическая печь-каменка для бани

Одними из наиболее удобных для использования являются печи-каменки постоянного действия с электрическим нагревом. Мощность электрической печи-каменки зависит от объема парилки, качества теплоизоляции ее стен и температуры в помещении.

Самая простая электрическая каменка для бани является электропечью закрытого типа. На ней располагается металлическая коробка с камнями. Если мощности данной печи не хватает, чтобы хорошо нагреть воздух, то рекомендуется воспользоваться второй электропечью закрытого типа, закрепив на нее крупный кусок металла для улучшения отвода тепла.

В электрических печах-каменках для бани заводского производства нагрев камней происходит благодаря трубчатым электронагревателям, которые снизу входят в толщу каменной засыпки.

Наиболее приемлемыми считаются электрические печи-каменки для бани, в которых вентиляционный воздух не проникает через насыпь камней, а свободно обтекает каменную засыпку между двумя кожухами. Нагрев воздуха при использовании таких каменок происходит с помощью дополнительных электронагревателей.

Нагрев камней в электрокаменках для бани достигает 350-450 °С, а температура воздуха доходит до 100-120 °С. За счет увеличения количества камней в засыпке повышается запас накапливаемого ими тепла для получения пара.

Способ мягкого нагрева электрокаменки в бане представляет собой систему раздельного нагрева каменной засыпки и воздуха с регулированием массы камней.

Ее преимуществом является отсутствие контакта воздуха с раскаленными камнями и нагревателями. Поэтому не возникает неприятного запаха, а также не происходит выгорание кислорода воздуха.

С целью обеспечения удобства обслуживания электрокаменка должна быть оборудована регуляторами и ограничителями температуры, которые смогут выключить нагреватели при достижении температуры воздуха заданного предела. Перед тем как сделать электрокаменку, позаботьтесь о наличии реле времени для отключения нагревателей через заданное время.

Универсальная печь-каменка конструкции А.Суздальцева

В нижнем массиве печной конструкции располагаются специальные каналы для нагрева воздуха в помещении. Работа печи может осуществляться в двух режимах: с открытым и закрытым дроссель-клапаном.

В режиме с открытым дроссель-клапаном дымовые газы проходят в колпак и по его каналам поступают к водогрейному баку. После выхода через проем дымовые газы попадают в верхнюю часть вертикального канала, который соединен с нижним протоком.

Дымовые газы, выходя из проема и продвигаясь в трубу, засасывают с собой воздух из вертикального канала, а также из других, последовательно с ним соединенных.

В режиме с закрытым дроссель-клапаном газы поступают в дымоход, затем опускаются по боковому каналу в нижний проток, а оттуда поднимаются по вертикальному каналу и проходят в дымовую трубу.

В таком режиме печь начинает работать примерно через 20-30 минут после начала топки. Нижний прогрев печи обеспечивается путем прохода дымовых газов через нижние каналы. Горячие газы поступают в каналы колпака благодаря напору, а затем опускаются вниз, охладившись за счет теплообмена с баком.

После топки происходит открытие дроссель-клапана, а дымовые заслонки при этом, наоборот, закрываются. Наблюдается усиление теплообмена между разогретым массивом печи и водогрейным баком.

Универсальная печь-каменка конструкции А. Суздальцева характеризуется небольшой теплоемкостью. Ее разогрев от холодного до рабочего состояния занимает примерно 5-6 часов. Нагрев воды происходит в течение 4-6 часов после окончания топки.

Единственным недостатком печи конструкции А. Суздальдева является то, что для ее устройства требуются особые комплектующие материалы: чугунная плита для камней и оцинкованная сталь для изготовления водогрейного бака.
