Освещение в бане: как сделать светильники своими руками - «Строительство бани»

Cодержание

• Какие светильники лучше выбрать для бани: классическое и светодиодное освещение
• Как правильно самостоятельно сделать оптоволоконное освещение в бане
• Светильники для бани из дерева своими руками (с фото)
• Устройство освещения в бане: установка светильников
• Где делать розетку и выключатель в бане
• Как провести освещение в баню: монтаж распределительных коробок

Какие светильники лучше выбрать для бани: классическое и светодиодное освещение

Освещение в парилке в бане должно быть приглушенным, мягким, чтобы располагать к умиротворению и отдыху. А осветительные приборы обязаны быть влагостойкими, жаропрочными, герметичными, безопасными и экономичными.

Для бани и сауны подходят светодиоды, классические лампы, а также оптоволоконные источники света. Обычно класс защиты светильников для бани — не ниже IP-54, а выключателей и розеток — не ниже IP-44.

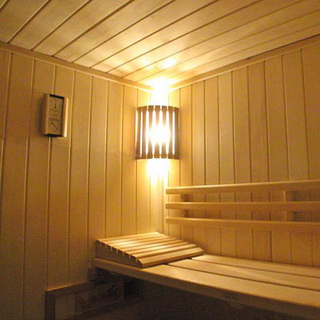

Как правило, классические светильники для бани имеют вид противотуманных плафонов молочного или матового оттенка и гармонируют с деревянным решетчатым абажуром, создавая успокаивающую атмосферу.

В последнее время все более популярным становится светодиодное освещение в бане, правда, оно не подходит для парной, так как дает довольно яркий свет. Но в иных банных комнатах более чем уместны, если их равномерно расположить по периметру.

Решая, какой светильник выбрать для бани, обратите внимание на преимущества светодиодов:

• значительно экономят электроэнергию и эффективно освещают помещение;


• их можно монтировать не только на потолок и стены, но и на пол, что позволит создать оригинальный и необычный световой дизайн бани.

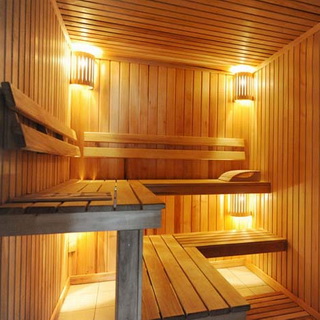

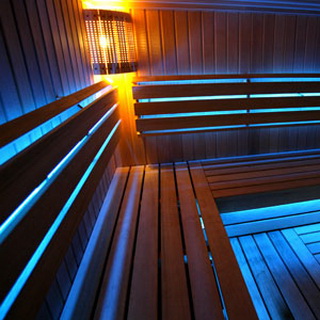

Посмотрите на фото светильников для бани: они не только функциональны, но и очень красивы:

Как правильно самостоятельно сделать оптоволоконное освещение в бане

Какие светильники лучше для бани, решать хозяину, но специалисты советуют оптоволоконное освещение. Данными источниками света оснащают парную: они выдерживают температуру до 200 °С, не слепят глаза, поэтому оптимально подходят для использования без абажуров из дерева. Оптоволоконное освещение для бани — самое безопасное и долговечное, легко монтируется, применимо в эксклюзивном дизайне интерьера (например, с помощью линз и специальных кристаллов можно изготовить оригинальные светильники с эффектом текущей воды, северного сияния или горящего пламени).

Светодиодные светильники в целях безопасности лучше монтировать в парной снизу, к примеру, под скамейками, так как температура возле пола гораздо ниже, чем под потолком. Здесь приборы будут функционировать стабильнее.

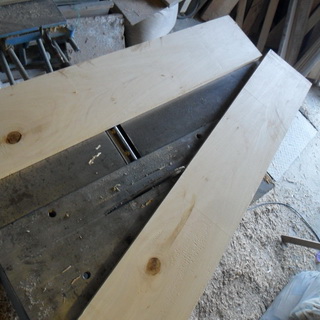

Сделать светильник для бани своими руками несложно, и обойдется это недорого. Для этого потребуются: древесина (возможна та, что осталась от строительных работ), фанера, стекло толщиной 4 мм, специальная пленка ПЭТ, устойчивая к температуре не менее 120 °С, электроизоляционный материал гетинакс, светодиоды, обладающие углом освещения в 120°. Также для освещения в бане, монтируемого своими руками, нужно приобрести скотч из алюминия, суперклей и монтажный клей.

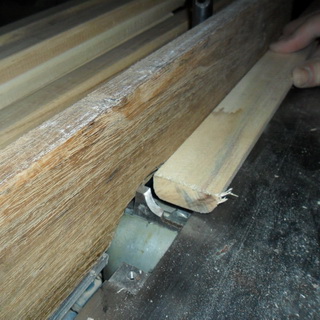

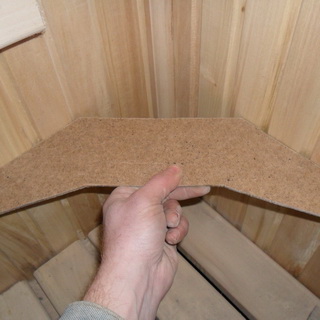

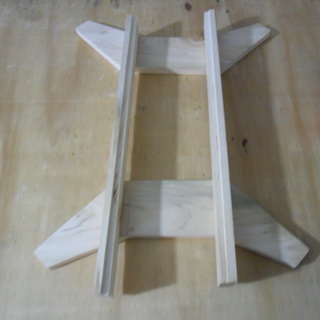

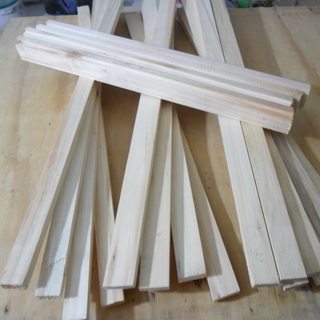

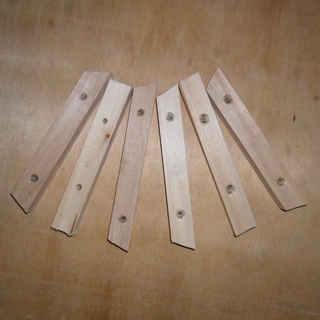

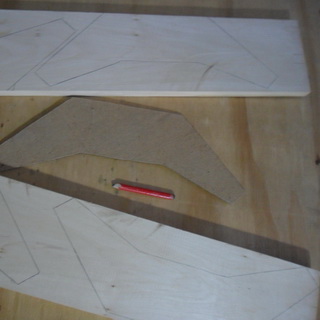

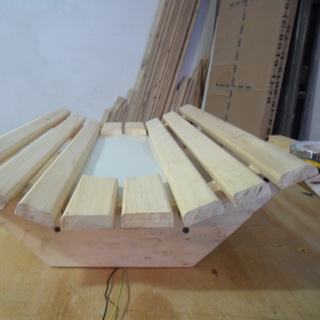

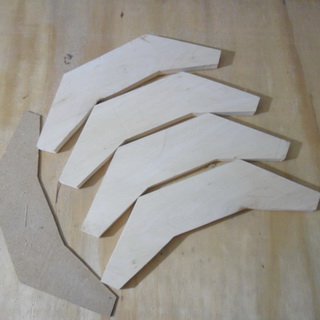

Перед тем как сделать освещение в бане, из ДВП делают шаблоны основных деталей. По шаблону для каркаса светильника из липовой древесины строгают вертикальные рейки с закругленными краями: 4 штуки размерами 750x35x15 см, 8 штук размерами 750x40x15 см, 4 штуки размерами 750x45x15 см и 1 штуку — 550 -50 -20 см (она потребуется при обустройстве паза для стекла).

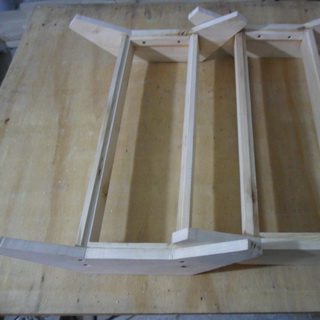

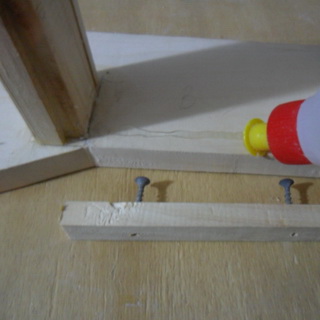

1. Основные детали для освещения парной в бане скрепляют рейками и промазывают их универсальным монтажным клеем, места креплений стягивают при помощи саморезов длиной 70 мм.

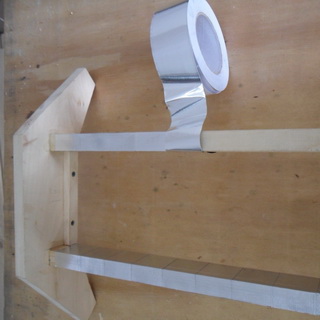

2. До того как сделать оптоволоконные светильники для бани, для упора стекла прикрепляют специально предусмотренные планки. Стекло вырезают и обертывают пленкой ПЭТ в качестве изоляции.

3. Затем рейки распиливают, примеривают, промазывают монтажным клеем и стягивают саморезами.

4. На двух рейках размерами 750x 45x15 см отмечают точки, где впоследствии сверлят отверстия для стекла. С помощью реек оно и будет зафиксировано на своем месте. При этом наружные вертикальные рейки фиксируют шурупами с обратной стороны.

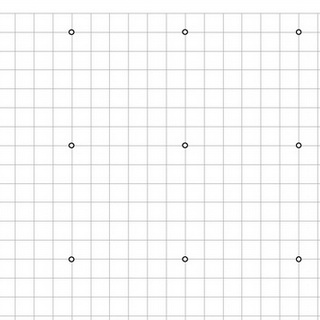

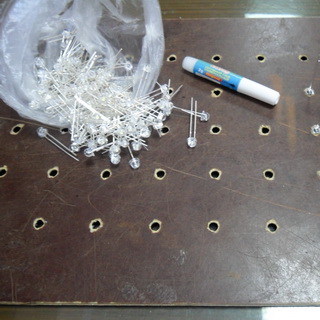

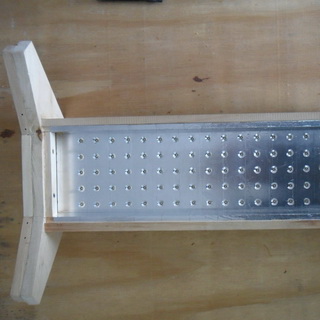

5. Распечатывают на компьютере таблицу с ячейками 3x3 см, приклеивают к листу гетинакса и просверливают те места, где линии пересекаются. Диаметр полученных отверстий должен составлять 5 мм — как раз под диаметр светодиода. Сверлом большего размера делают конические углубления, чтобы свет от светодиодов получался более направленным. Бумагу смывают с детали водой.

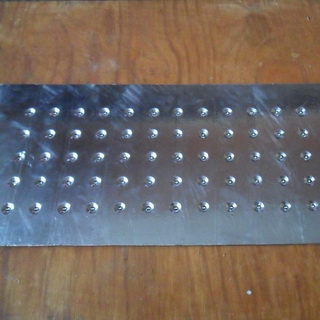

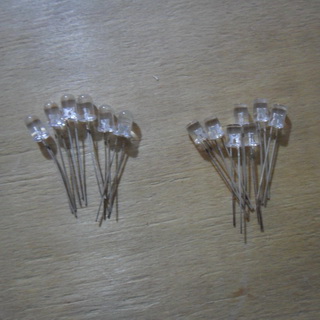

6. На обратную сторону панели суперклеем прикрепляют светодиоды (80 шт.), спаянные по 4 шт. Всего получится 20 светодиодов — по 4 в каждой из точек. Светильник рассчитан на 12 В. Отражателем для светодиодов будет служить скотч из алюминия.

7. Устанавливают блок питания, как для галогенных лампочек. Размещают его за пределами парной, подведя к светильнику кабель сквозь стену. Потреблять данный оригинальный светильник будет лишь 250 мА, или 3 Вт.

8. Прикрепляют все рейки (их не должно быть видно с лицевой стороны) к каркасу при помощи саморезов. Панель со светодиодами обертывают пленкой ПЭТ и прикрепляют к основанию.

Теперь вы знаете, как правильно сделать освещение в бане, ниже вы сможете ознакомиться с правилами установки светильников.

Светильники для бани из дерева своими руками (с фото)

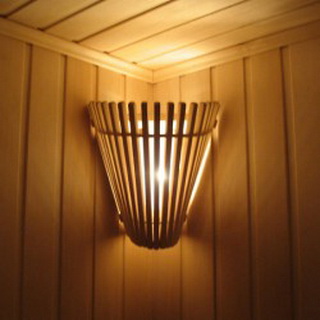

Декоративная решетка — самый распространенный вариант отделки банных светильников, но можно изготовить и рассеивающий экран из тонкой, но прочной ткани (шелка) или бересты, древесины, пластика, глины, бумаги, стекла. Для парной больше подойдет экран из древесины: изогнутую или прямую пластину с узором прикрепляют к основанию вместо реек. Самый простой вид рассеивающего экрана — полок или его спинка. Вместо светодиодов допустимо купить светодиодную ленту, приклеить ее за доской спинки полка — получится мягкое излучение света, направленное вниз или вверх.

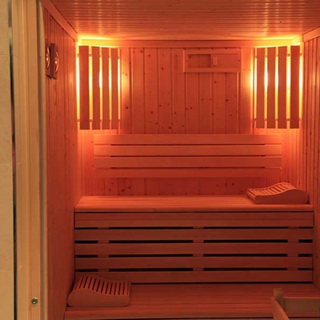

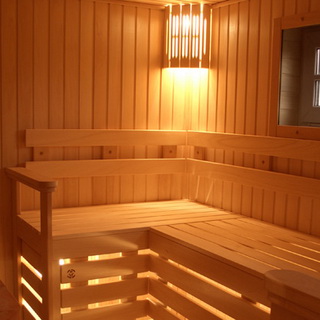

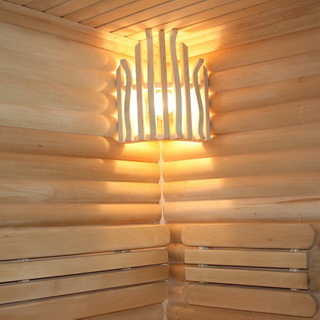

Как видно на фото, освещение в бане с декоративными решетками смотрится очень оригинально.

Устройство освещения в бане: установка светильников

Установку светильников бане производят в несколько этапов.

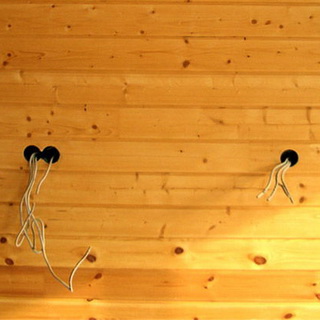

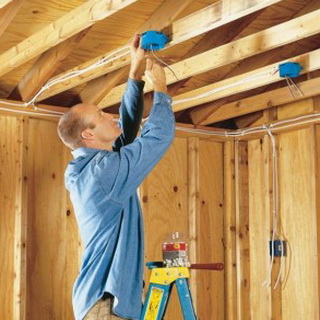

1. Перед тем как самостоятельно сделать освещение в бане, на основании потолка или стены делают разметку мест расположения светильников и вывода проводов, помечая их крестиком или кружком.

Если задумано поместить светильник в центре потолка, на полу отмечают точку пересечения диагоналей и с помощью отвеса переносят искомую точку на потолок. До того как правильно сделать освещение в бане из нескольких светильников, надо рассчитать расстояние. Крайние светильники располагают от боковых стен на расстоянии, равном половине расстояния между осветительными приборами внутри самого ряда (например, чтобы расположить 3 светильника, можно воспользоваться такой формулой: В/4 : В/2 : В/4, где величина В — длина стены).

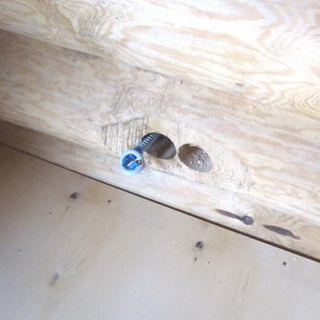

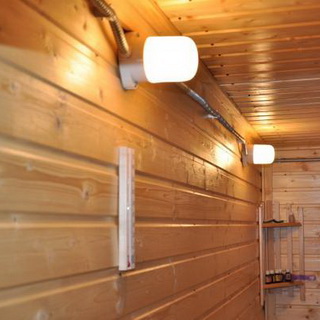

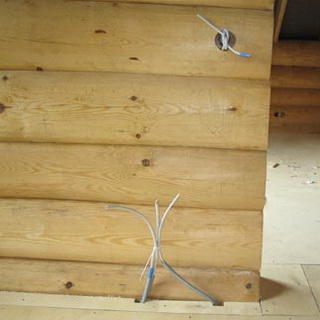

2. Подводят электропитание при помощи трехжильного провода, помещенного в защитную гофру. Электрическую трассу прокладывают немного в стороне от врезных светильников, иначе провода будут перегреваться и оплавляться в процессе эксплуатации.

За каркасами и обрешетками кабель к основе крепят при помощи специальных клипс.

Если требуется смонтировать группу врезных светильников, провод укладывают шлейфом с петлями. Для установки накладных светильников, оснащенных небольшими монтажными колпаками, используют одиночные провода, проходящие от распределительной коробки: они в меньшей степени повредят обшивку в точке выхода и дадут возможность зафиксировать даже маленькую монтажную пластину.

3. До начала отделочных работ проверяют разводку с помощью патрона с лампой и куска провода, так как простой тестер — отвертка покажет только фазу, а бывают ведь и «потери» нуля. Тестером проверяют, когда требуется, чтобы выключатель разрывал фазу, а не ноль. Если все хорошо, зачищенные концы тщательно изолируют.

4. После обшивки стен и потолка вырезают отверстия для встраиваемых светильников. Их диаметр указан в паспорте, приложенном к изделию. Но предварительно обязательно делают разметку и только потом вырезают отверстие с помощью дрели или шуруповерта с коронкой по дереву.

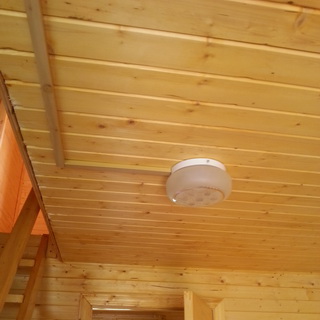

В предбаннике лучше укрепить люстру по центру потолка и несколько настенных светильников. Можно обустроить светодиодную подсветку около балок, под лавками, возле потолка: получится очень уютно, современно и оригинально.

5. При установке накладного светильника сначала фиксируют монтажную пластину или площадку: прикрепляют дюбелями к каркасу (отверстие для пластины не должно попадать на провод). Затем подключают питание на клеммник осветительного прибора, соблюдая полярность. Тело прибора надевают на проушины пластины и фиксируют светильник винтами.

6. Монтаж врезных светильников начинают с разрезания петли из провода, если она существует. Затем два образовавшихся конца присоединяют к керамическому патрону при помощи скруток, заводя под винты в клеммник, и сверху обматывают его изолентой.

7. Если светильники рассчитаны на лампы мощностью 12 Вт, в цепь подключают до первого светильника понижающий трансформатор нужной мощности (ее рассчитывают, суммируя ватты всех потребителей одной группы). Трансформатор укладывают внутрь каркаса около отверстия, прорезанного для светильника: это позволит быстро произвести его замену, когда он вдруг выйдет из строя.

8. Прежде чем окончательно установить светильник, вкручивают в него лампу и проверяют, загорается ли она. Монтировать приборы лучше без ламп.

9. Когда врезные светильники смонтированы, их расставляют в одну линию, поскольку на отверстиях имеется значительный люфт — перепад около 1 см. Потом аккуратно вкручивают лампы. Подключают светильник, надев чистые тряпичные перчатки, чтобы на колбах ламп не появились потожировые следы, а хромированные детали корпусов осветительных приборов не пришлось оттирать от оставшихся отпечатков пальцев.

Главное при устройстве освещения в бане — быть предельно аккуратным, особенно при вырезании отверстий, ведь неправильно или не в том месте проделанное отверстие способно испортить весь внешний вид помещения.

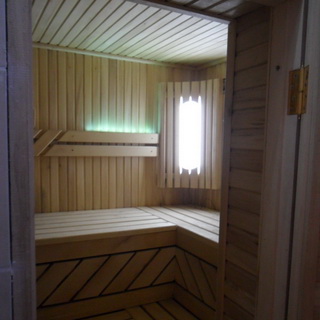

Обратите внимание на фото светильников в баню, смонтированных своими руками – если подходить к работе со знанием дела, самодельное освещение будет выглядеть не хуже профессионального.

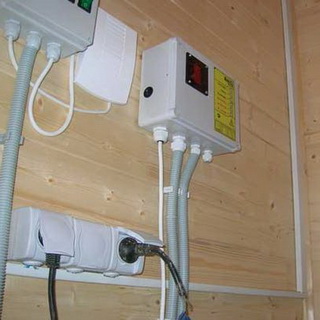

Где делать розетку и выключатель в бане

В этом разделе статьи вы узнаете, где делать розетку и выключатель в бане и как выполнить их установку. При монтаже освещения в бане с закрытой проводкой устройство электрических точек начинают одновременно с прокладкой кабеля. Размечая линии для провода, фиксируют и расположение будущих электроточек.

Силовая розетка с заземлением должна находиться не ближе 50 см от электрических приборов и на высоте 25—30 см от пола.

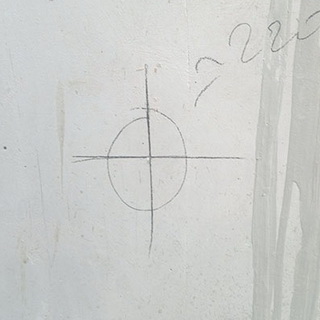

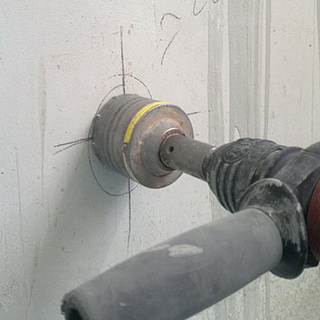

1. На стене отмечают точку центра розетки, обводят карандашом контур для подрозетника, приложив установочную коробку донышком к стене. Прорубают по контуру в стене отверстие для коробки. Если стена бетонная, то лишний материал выбивают из отверстия легкими ударами молотка (или буром по бетону), подравнивают дно зубилом.

Обычно в процессе того как сделать освещение в бане своими руками, применяют установочные коробки круглой формы, но существуют и квадратные. В таком случае отверстие высверливают перфоратором или выпиливают «болгаркой». Удобнее и проще это сделать перфоратором с алмазной коронкой по бетону (сверло по центру насадки приставляют к центру нарисованного контура и намечают углубление несколькими пробными включениями инструмента). В результате сверло углубится в стену и зафиксирует коронку на одном месте, чтобы она во время работы не сдвигалась. Ее высота соответствует глубине отверстия для подрозетника.

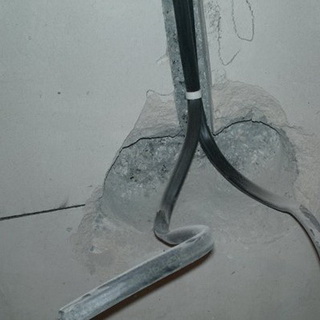

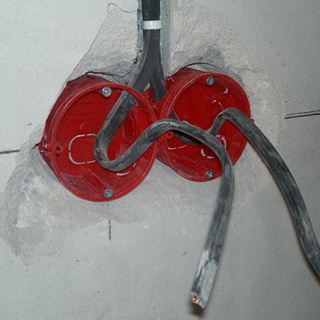

2. Примеряют установочную коробку к отверстию, устанавливают подрозетник. Штробу прокладывать не нужно: в бане провода обычно прячут за обшивкой стен. Но если комнату отдыха планируется оклеить обоями, то проделывают штробу к самому отверстию и углубляют, чтобы кабель смог свободно пройти внутрь. На дне коробки есть несколько отверстий (они прикрыты лючками из пластика, которые легко удалить), в них и вставляют жилы кабеля.

3. Прежде чем уложить установочную коробку в отверстие, его требуется очистить от пыли и загрунтовать штукатуркой, строительным гипсом или гипсовым клеем. Удерживая подрозетник рукой, шпателем замазывают щель между коробкой и краем отверстия. Коробку надо придавить пальцами, удалить излишки смеси и подождать 30 мин, пока она засохнет окончательно.

4. Теперь, чтобы провести освещение в баню, приступают к монтажу колодки. Чтобы провод при этом не выскочил из установочной коробки, его удерживают рядом с ней при помощи хомута или скобы.

С концов жил удаляют изоляцию на 1—2 см. Если жила многопроволочная, то оголенный проводник скручивают в плотный жгут.

На колодке розетки располагаются 2 контакта (с заземлением — 3). К двум контактам подключают нулевой и фазовый провода, а к третьему — заземляющий провод. Если розетка установлена правильно, то контакты находятся внизу, а провода идут вверх. Контакты снабжены пружинным или винтовым зажимом. Последний наиболее надежный, а первый позволяет быстро закончить монтаж. Скручивают в спираль излишек провода и прячут его на дно подрозетника, чтобы не мешал установке.

Колодку крепят двумя способами:

1) раздвижными лапками: колодку вставляют в коробку и завинчивают отверткой 2 винта, расположенные по бокам и соединенные с подвижными лапками с зубцами. При затягивании винтов лапки растопыриваются в стороны и упираются в стенки подрозетника, фиксируя колодку в коробке;

2) шурупами — по краям подрозетника предусмотрены специальные отверстия, которые совпадают с отверстиями в колодке: шурупы вставляют в них и прикручивают колодку к коробке.

Прикрепляют к розетке защитный корпус из пластика. Если после установки подрозетника планируется внутренняя отделка помещения, то колодку монтировать не нужно, а отверстие следует заполнить скомканной газетой, чтобы в нее не проникал строительный мусор.

Допустимо располагать розетки «шлейфом» или же подключать каждую к отдельной линии от распределительной коробки или щита. При установке «шлейфом» питающие провода каждой следующей розетки прикрепляют к контактам предыдущей.

Существуют типы выключателей, на контактах которых отмечено, к какому из них подключается входящий, а к какому — отходящий провод.

К выключателям продают специальные одно-, двух-, трехгнездовые рамки. Ими окаймляют электроточки, придавая им эстетический вид.

Монтаж выключателей и розеток при открытой проводке осуществить проще: не нужно сверлить отверстия в стенах под установочные коробки и разводить гипс или штукатурку. Электрические приборы устанавливают на стену, используя шурупы или дюбель-гвозди. Для этого разбирают устройство и прикручивают к стене его нижнюю часть — донышко. После, к колодке подсоединяют провода, а колодку, в свою очередь, крепят на донышке. Затем смонтированную конструкцию закрывают пластиковой крышкой, прикручивающейся винтом.

Многие выключатели и розетки имеют в кожухе специальные отверстия, закрытые в качестве дополнительной защиты вставками для пластиковой трубы или кабель-канала, что важно для использования в помещении с повышенной влажностью. В розетках такого рода имеется и специальный сальник из резины в месте входа провода в корпус.

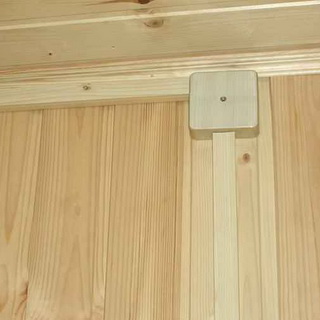

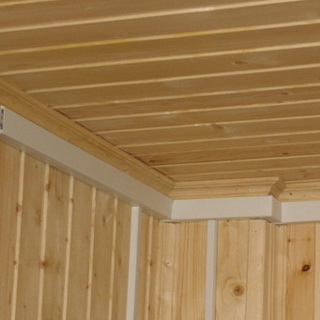

Если в комнате отдыха проводка заключена в пластиковый кабель-канал, то провести ее еще проще. На поверхности кабель-канала есть специальные вставки — суппорты, рассчитанные на 1—2 или даже 10 электрических точек. Помимо этого имеются посадочные коробки, распределительные коробки для открытой проводки. Кабель-канал при этом должен иметь соответствующую ширину. Распределительные коробки открытого типа прикрепляют дюбель-гвоздями, шурупами или обыкновенными гвоздями к перекрытиям.

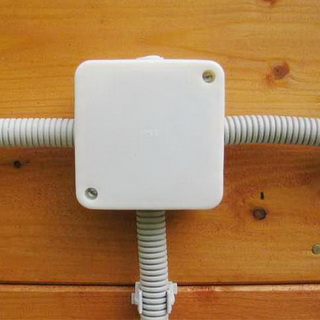

Как провести освещение в баню: монтаж распределительных коробок

Конфигурация и габариты распределительных коробок зависят от условий, в которых они будут функционировать, а также от числа соединений проводов. Скрытая распаечная коробка может быть снабжена защитной прокладкой (подходит для бани) либо обходится без нее. Резиновое кольцо на крышке герметизирует ее соединение с коробкой. Если прокладка отсутствует, крышку прикрепляют с помощью шурупов или защелкивают в пазах.

Если кабель заключен в пластиковую трубу, то она должна обязательно заходить в распределительную коробку на 1—3 см, чтобы кабель не оставался незащищенным. Это относится и к установочным коробкам-подрозетникам. Если коробка компактна, то для бурения отверстия в бетонной стене можно использовать алмазную коронку. Но данный способ подходит лишь тогда, когда диаметр распределительной коробки не превышает 70—100 мм.

Если коробка больших размеров, то алмазной коронкой делают несколько рядом расположенных углублений и подравнивают отверстие зубилом. Глубина выемки должна быть такой, чтобы крышка распределительной коробки в закрытом состоянии находилась вровень с поверхностью стены.

На следующем этапе монтажа распределительной коробки следует уложить все необходимые провода в нее.

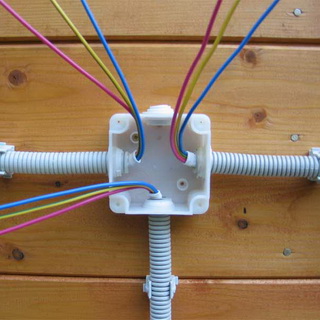

1. Заводят все соединяемые провода внутрь распределительной коробки. На дне и боках ее предусмотрены лючки из пластика: их нужно отломать и просунуть в образовавшиеся отверстия концы кабелей.

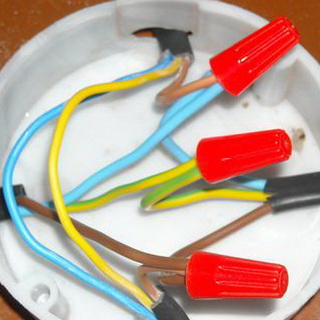

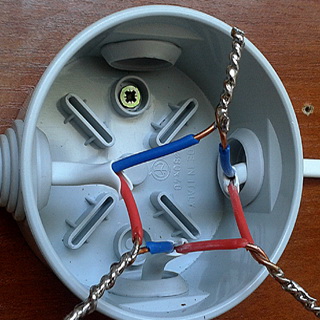

2. Провода соединяют между собой, используя клеммы, колпачки, клеммные коробки, сжимы или же ручную скрутку. Дополнительно провода обматывают изолентой, скручивают, прячут в коробку, закрывают ее крышкой и помещают в специально сделанное для нее углубление. Далее фиксируют в нем, используя гипс или штукатурку.

С обустройством электрики в бане справиться своими руками вполне реально. Главное — подобрать подходящие электроприборы, рассчитанные на влажное и горячее помещение, и аккуратно осуществить их монтаж.
