Если владелец хочет получить что-нибудь оригинальное, то ему не стоит оставлять без внимания ни одной детали своего дома, в том числе и крышу. Есть дома, которые украшают купола, шпили, а также многогранные конструкции. Но даже их оригинальность никак не может повлиять на популярность классических вариантов. В первую очередь это касается двухскатной крыши, которая имеет простую конструкцию, поэтому ее может построить даже человек с небольшим опытом в строительстве.

Расчет площади крыши

Реализация любого строительного замысла необходимо начинать с составления проекта, в котором должны быть указаны точные размерные характеристики будущего строения. И здесь очень важно не ошибиться, поскольку от правильности расчетов зависит конечный результат. Еще это приведет к увеличению сметы из-за необходимости приобретения дополнительного количества стройматериалов. Однако всего этого можно избежать, если вы будете следовать простым правилам:

• Не пытайтесь включать в проект вентиляционные отверстия, дымоходные трубы или мансардные окна. Такая работа под силу только специалисту, а у вас, скорее всего, это вызовет лишь путаницу.


• Вы должны точно рассчитать длину ската. Поэтому вам нужно знать, что его низ будет находиться у карниза, а верхняя часть - рядом с коньком.


• При расчёте длины крыши необходимо брать в учёт конек.

При работе с рулонными кровельными материалами или мягкой черепицей обязательно нужно уменьшить длину скатов на 70 см. Для облегчения работы по устройству двухскатной кровли необходимо вначале разбить площадь конструкции на простые элементы, рассчитать площадь каждого, а в самом конце их суммировать. Обычно это можно сделать, даже не зная специальных математических формул, ведь для изготовления наиболее популярных разновидностей кровель используются прямоугольные и треугольные формы.

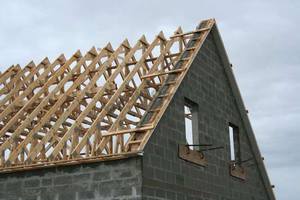

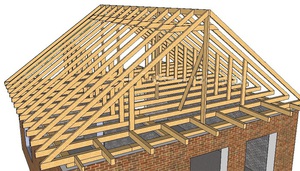

Виды стропильных систем

Любая крыша обязательно включает в себя такой элемент, как стропила. Присутствуют они и в конструкции двускатной кровли. Стропила необходимы для поддержки кровли, а, учитывая, что крыша подвергается нагрузкам не только со стороны ветра, но и осадков, выбирать стропило необходимо с запасом.

На сегодняшний день в строительстве используются два вида стропильных систем:

• висячие;


• наслонные.

Монтаж стропильной системы двухскатной крыши своими руками нужно производить таким образом, чтобы их концы опирались на стены сооружения, а их средняя часть — на стен ы или опоры. Из-за этой особенности элементы стропильных систем работают по принципу балок — всегда на изгиб. Кровли этого типа до сих пор пользуются популярностью в том числе и благодаря своему малому весу.

При отсутствии в конструкции здания промежуточных опор наиболее целесообразно выбирать висячие стропила для устройства двускатной кровли с фронтонами. Наслонные конструкции стоит рассматривать лишь тогда, если опоры установлены с шагом не более 6,5 м. При необходимости можно увеличить ширину стропил, но для этого придется установить дополнительные опоры. К примеру, при использовании стропильной системы двухскатной кровли с одной дополнительной опорой расстояние будет равно 12 м, а при использовании стропил сдвумя опорами ширину увеличивают до 15 м.

Для обеспечения максимально плотного примыкания стропила к балке его сперва прикладывают к месту фиксации и наносят отметку для выполнения распила. Именно за счет распила и можно добиться наиболее жесткого соединения бруса с балкой. У строителей это место принято называть подпятником.

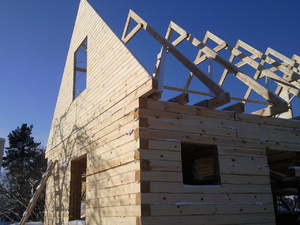

При строительстве дома из бруса стропильные ноги нужно укладывать таким образом, чтобы они опирались на верхние венцы, а в качестве крепежа для них используют болты, скобы или нагели. В процессе установки элементов стропильной системы для кровли с фронтонами своими руками обязательно используют металлические накладки и болты. В остальных случаях следует применять специальную конструкцию — мауэрлат.

Крепление мауэрлата своими руками

В большинстве случаев внешнюю часть бруса располагают заподлицо с плоскостью стены, присутствующая здесь кирпичная кладка повышает его прочностные характеристики. В соответствии с технологией монтажа мауэрлата, в обязательном порядке необходимо создать слой гидроизоляции. В качестве материала можно использовать рубероид, который желательно укладывать в несколько слоев.

Использование достаточно массивной кровли не гарантирует надежную защиту от ветровых нагрузок, так как она имеет достаточно большую площадь. Поэтому для наиболее эффективного решения этой проблемы необходимо обеспечить надежное крепление мауэрлата. Это является одним из основополагающих требований, соблюдение которых гарантирует качественное устройство двускатной крыши.

Технология монтажа

В процессе монтажа мауэрлата своими руками необходимо сделать так, чтобы эта конструкция и стропила не находились в непосредственной близости друг от друга. Иначе опорный брус может значительно ослабнуть. В качестве одного из вариантов решения этой проблемы может быть разнесение отверстий для шпилек и точек контакта со стропилами на максимально возможное расстояние друг от друга.

Это можно сделать несколькими способами:

• Бруски. Их следует замуровать в конструкцию строящейся стены за несколько рядов до ее завершения. Крепление мауэрлата обеспечивается за счёт вбитых в них скоб.


• Шпильки. Установка этих элементов производится только тогда, когда стена будет практически построена. Для этого подбирают шпильки диаметром 12-15 мм, глубина их установки должна составлять как минимум два-три ряда. Располагаться крепежи необходимо на расстоянии около 150-200 см.


• Стальная проволока сечением 3-4 мм. Ее укладывают за несколько рядов до завершения стены, причем обязательно у неё должны остаться концы, чтобы можно было крепко зафиксировать мауэрлат. Делать таких вкладок нужно столько, чтобы их оказалось больше количества стропильных ног.


• Железобетонный пояс. По мнению многих специалистов, этот метод лучше всего подходит для пенобетона, газосиликатных блоков и прочих материалов, обладающих схожими свойствами. Фиксация обеспечивается благодаря резьбовым шпилькам, которые устанавливают в опалубку еще до заливки. Для неё используют ту марку бетона и берут аналогичную плотность армирования, что указаны в проекте.

Если брус планируется крепить с помощью шпилек, то для них предварительно придется проделать отверстия.

Теплоизоляция и обрешетка

Устройство кровли любого типа своими руками в обязательном порядке требует создания теплоизоляционного слоя, который призван сохранять в помещении комфортную температуру и предотвращать выход тепла через стену. Чаще всего для этих целей используют комбинированные утеплители, выполненные на основе минеральной ваты. Одновременно с теплоизоляцией выполняется гидроизоляционный слой и производится укладка пароизоляционного материала.

В качестве гидроизоляции используют специальную мембрану, которую закрепляют поверх стропильной системы. Это делать нужно таким образом, чтобы между листами кровельного материала осталась небольшая щель. При определении ее ширины учитывают используемую технологию и тип кровельного покрытия. Чаще всего ее делают величину 2-5 см.

В процессе укладки гидроизоляции обязательно используют теплоизоляционные маты. Их крепят между стропилами кровли, а, закончив эту операцию, можно переходить непосредственно к укладке пароизоляционной мембраны. Ее располагают с внутренней стороны помещения, а в качестве крепежа для неё используют скобы. Монтаж мембраны производят с нахлестом, при этом места соединения необходимо обработать специальной клеящей лентой. Прямо на пароизоляцию укладывают материал, выбранный для внутренней отделки.

Вышеописанным действием монтаж стропильной системы двускатной крыши можно считать практически завершенным. Теперь нужно только уложить обрешетку и кровельное покрытие.

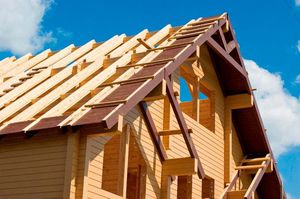

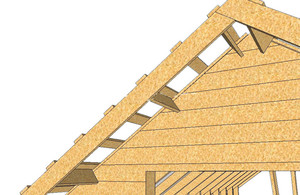

Установка обрешётки

При устройстве обрешётки ее размещают на брусе, находящемся вдоль стропила, называемом контробрешеткой. Этот элемент необходим для обеспечения воздушного промежутка между слоем гидроизоляционного материала, смонтированного на стропильной системе, и кровельным покрытием. Благодаря этому зазору будут созданы условия для удаления влаги, проникающей на гидроизоляцию сверху или выходящей в виде паров снизу. При соблюдении всех требований устройства вентиляции можно гарантировать, что гидроизоляционный материал всегда будет оставаться сухим.

В строительстве распространены два основных варианта обрешётки:

• Первый, когда она имеет решетчатую конструкцию. Ее следует выбирать при использовании в качестве кровельного материала металлочерепицы или шифера, но при расчете шага необходимо учитывать используемую технологии монтажа.


• Еще один вариант обрешётки — сплошная. Для изготовления решетчатой конструкции, как правило, используют брус сечением 50 x 50. В случае со сплошной можно брать фанеру 12 мм, листы OSB или доски.

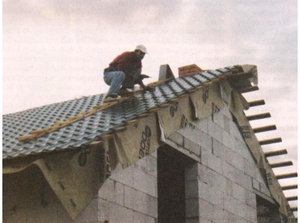

Монтаж кровельного материала

Среди выполняемых на этом этапе операций в обязательном порядке осуществляется устройство карниза, который придает зданию завершенный вид. В случае если двускатная мансардная крыша была изготовлена с точным соблюдением требований СНиПов, то в процессе устройства обрешётки желательно сделать выпуски на 30-40 см. Тогда во время осадков влага не будет мочить стены дома, а просто станет стекать по скатам кровли.

Помня о том, что обрешетка является деревянной конструкцией, нужно быть готовым к ее короблению. Из этого следует, что нужно избегать ровных линий и укладывать бруски методом «вразбежку».

Заключение

Устройство двускатной крыши требует выполнения этапов в определенной последовательности, что, впрочем, относится к любой кровельной конструкции. Из этого следует, что перед началом работ необходимо тщательно ознакомиться с пошаговой технологией строительства основных элементов кровли и правилами их соединения своими руками. Об этом нужно не забывать и в свете той нагрузки, которая будет приходиться на кровлю крыши. Поэтому все элементы должны быть выполнены из самых качественных материалов, а соединения — правильно подобранных крепежей.
