Трёхфазный счётчик прямого включения: как выбрать и подключить - «Строительство»

3-09-2018, 16:11   Samuels   Нашли ошибку?    Мы в Яндекс.Дзен

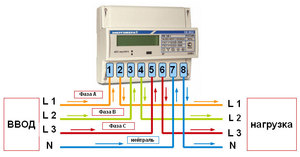

В последнее время, подключение электроприборов всё чаще становится проблемой для неподготовленного человека: огромное количество проводов, запутанные схемы и заумные пояснения, рассчитанные на узких специалистов. Большинство бросают любые попытки после первой неудачи. Содержание Выбор в пользу трёхфазного счётчика Как подключить трёхфазный счётчик Подключение счётчика с использованием утверждённой схемы Распределение нагрузки Именно поэтому, когда речь заходит о схеме подключения трёхфазного счётчика прямого включения, наличие всего трёх-четырёх проводов вызывает искреннее недоумение. Неужели всё настолько просто? Чтобы развеять любые сомнения, попробуйте сделать всё своими руками, а нижеприведённые инструкции вам в этом помогут. Выбор в пользу трёхфазного счётчика В первую очередь стоит отметить многофункциональность таких счётчиков, а также несомненную выгоду от сокращения расходов на саму электроэнергию. В чём же особенность трёхфазных счётчиков? Объяснение довольно простое – они, в отличие от однофазных, рассчитаны на работу при напряжении в 380 В. В настоящее время, потребность во всё более мощном питании возрастает пропорционально количеству бытовых электроприборов. И если раньше трёхфазные счётчики прямого включения можно было встретить разве что на предприятиях, то сейчас, всё чаще и чаще, их устанавливают как в загородных, так и в частных домах. Ну а количество проводов зависит от того, для какой сети происходит подключение – с нулевым проводом или без оного. Как подключить трёхфазный счётчик Перед непосредственной установкой, стоит прояснить одну немаловажную деталь: прямое включение разрешено только при силе тока максимум до 100 А. В противном случае включение осуществляется исключительно через трансформатор. Обратите внимание! Перед приобретением трёхфазного счётчика в местах продажи, вам необходимо в присутствии уполномоченного лица проверить наличие пломбы государственного поверителя и ОТК, а также отсутствие механических повреждений и целостность корпуса. Теперь можно переходить к подготовительным работам. Изначально вам потребуется уточнить класс точности. Сделать это можно обратившись в компанию-поставщик. Установку рекомендуется проводить вблизи от центрального входа в само помещение. Такое подключение позволит решить сразу две проблемы: облегчить контроль показаний счётчика; оперативно подключить кабель, подводящий к помещению электричество, напрямую к счётчику. Некоторые специалисты также рекомендуют подключать трёхфазный счётчик на улице. Но для этого нужно подобрать и приобрести подходящий по начинке и соответствующий указанным в схеме размерам, бокс. Для того чтобы приступить к подключению, требуется получить соответствующее разрешение в энергетической компании. В этом поможет специалист, вызванный прямо на место установки трёхфазного счётчика. Он не только сможет разработать и передать схему включения, но и отметит предельно допустимые, в вашем случае, параметры устройства. Далее, используя полученные рекомендации, следует составить схему монтажа. После утверждения всех схем, а также документации в соответствующей организации, можно переходить непосредственно к монтажу. Для начала, потребуется сделать на стене предварительную разметку под монтажные отверстия. При этом нужно постоянно сверяться со схемой включения прибора, чтобы не допустить ошибок. Практически для всех подобных трёхфазных счётчиков прямого включения специалисты советуют использовать DIN-рейку или идущую в комплекте крепительную планку. Именно её и стоит закрепить на стене, используя шурупы, а уже не неё установить сам электросчётчик. Помните! Установка трёхфазного счётчика проводится исключительно в вертикальном положении! При необходимости, используйте компактный строительный уровень. Температура в помещении не должна быть выше 40о по Цельсию. Повышенная влажность также может навредить работе прибора. Допустимая высота подключения счётчика должна быть не ниже 0,4 м. Чаще всего, непосредственно под самим прибором, крепится монтажная линейка. Она используется для установки дополнительных компонентов, таких как автоматы и предохранители. Если вы сделали выбор в пользу подключения электросчётчика на улице, то вам нужно будет предварительно озаботиться монтажом бокса. На рынке присутствует огромнейший выбор различных моделей, отличительными характеристиками которых выступают: герметизация, класс антивандальной защиты, габаритные размеры, а также материал, из которого изготавливается корпус и перечень компонентов, входящих в комплект. Нужно подобрать наиболее подходящий вариант, максимально соответствующий вашим потребностям. После этого следует надёжно зафиксировать корпус бокса к поверхности непосредственного крепления. На задней стенке большинства, представленных на рынке боксов, уже присутствуют так называемые технологические отверстия для монтажа. Далее, нужно оценить материал, из которого изготовлена поверхность крепления и уже после этого определить, что подойдёт лучше: саморезы, дюбеля или навесные крюки. К задней крышке можно получить доступ после демонтажа внутренней защитной поверхности. Подключение счётчика с использованием утверждённой схемы Перед включением счётчика убедитесь, что распределительный щит обесточен. В противном случае вы можете получить удар током. Работа в небезопасных условиях может навредить здоровью и привести к летальному исходу! В трёхфазных счётчиках прямого включения в обязательном порядке используются попарные зажимы: два на вход и выход фазы два на вход и выход ноля. Стоит уточнить, что у прочих на каждую фазу рассчитано по одному зажиму. Самая распространённая схема подключения имеет такой порядок: Сдвоенный провод жёлтого цвета подключается к фазе А, на вход и выход; Сдвоенный провод зелёного цвета подключается к фазе В, на вход; Сдвоенный провод красного цвета подключается к фазе С, на вход и вход; Сдвоенный провод синего цвета (ноль) подключается на вход и выход. Подключать счётчик нужно осторожно, соблюдая ранее согласованную схему. А для повышения безопасности при эксплуатации и, особенно, при большом количестве подключаемых электроприборов, специалисты рекомендуют использовать специально разработанный четырёх полюсный прибор. В непредвиденных случаях, а также при проведении плановых ремонтных мероприятий, это устройство позволит оперативно и без всякого ущерба отключить сеть от питания. Если же на входном автомате предусмотреть отдельные выключатели, то можно будет проводить разрыв питания на отдельных линиях, проводя ремонтные работы в определённом помещении здания, не отключая от электричества другие. Обратите внимание: если вы планируете использовать подобный автоматический прерыватель, следует заранее предусмотреть под него место на DIN-рейке или крепительной планке. Для его подключения следует заготовить перемычки. Не забывайте, что при подготовке и зачистке проводов, их длину лучше отмерять с запасом, т. к. обрезать их можно всегда, а в случае нехватки, придётся заготавливать новые. Помните, что применять усилие при вставке перемычек категорически не допускается. Стоит отметить, что длина зачищенного конца, ведущего к счётчику и конца, ведущего к автомату, скорее всего, будет отличаться. Это будет зависеть от размеров применяемых зажимов. Далее, нужно провести проверку на корректность срабатывания автомата. Для этого подключите к нему питающие провода и тестером проверьте наличие напряжения в положении «выключено» и «включено». Помните, что в соответствии с государственными стандартами и техническими требованиями нулевой провод должен быть исключительно синего цвета. Далее, перемычкой соединяются вход фазы на счётчике и выход фазы на автомате. Изоляция провода не должна попасть под зажимы, так как это может вызвать сбои в работе. Надёжно зафиксируйте зажим и проверьте подключение: провод не должен перемещаться под зажимом и вытаскиваться. После монтажа и пломбирования верхней крышки, доступ к контактам будет невозможен, поэтому заранее проверяйте надёжность соединения. В противном случае впоследствии вам придётся приглашать специалиста из энергокомпании. После этого нужно подключить перемычку к нулевой фазе. Следующим шагом будет подключение каждой выходящей фазы счётчика к автомату. Распределение нагрузки Для эффективной и бесперебойной работы приборов от сети, необходимо правильно распределить нагрузку по фазам питания. Эту проблему можно решить за счёт автоматических предохранителей. При согласовании схемы, предусматривается монтаж двух или трёх отдельных линий, к которым и подключаются предохранители. В заключение стоит упомянуть, что опломбировать крышку трёхфазного счётчика прямого подключения и зарегистрировать его могут только специально назначенные специалисты энергокомпаний. Их нужно будет пригласить в любом случае, даже если схему подключения вы разрабатывали сами или при помощи сторонних специалистов. К установке подлежат лишь те счётчики, которые прошли государственную сертификацию. Будьте внимательны при покупке. Далеко не все производители в нашей стране могут предоставить такой документ, так как пройти подобную официальную сертификацию крайне проблематично и затратно. Поэтому перед тем как покупать электросчётчик, возьмите у представителей электрических компаний перечень сертифицированных производителей.
